大家看到的很多教程都是直線、矩形等等的一些基本繪制，很多CAD圖紙中并不只是需要這些來完成圖形結構，這些都是一些規矩的線段，下面給大家講解的是弧線的繪制，弧線可以給整個圖形增添曲線美。一起來看看怎樣才能繪制出準確的弧線吧！

我們常見的就是‘三點定弧’和‘圓心畫法’，就以這兩種為主來給大家講解。

使用工具：迅捷CAD編輯器專業版
免費下載
1.打開我們的迅捷CAD編輯器，來到主界面，點擊【繪制】—【弧】—【三點定弧】。

2.鼠標在編輯界面上隨意點擊一點，沿著所想要的弧度去定第2個點。

3.當?shù)?個端點選好后，接下來移動【鼠標】找第三個端點。當我們在定第3個端點時就會發現線段已經有了弧度了，確 定好弧線的角度后既可以點擊【鼠標左鍵】確定，并離開。

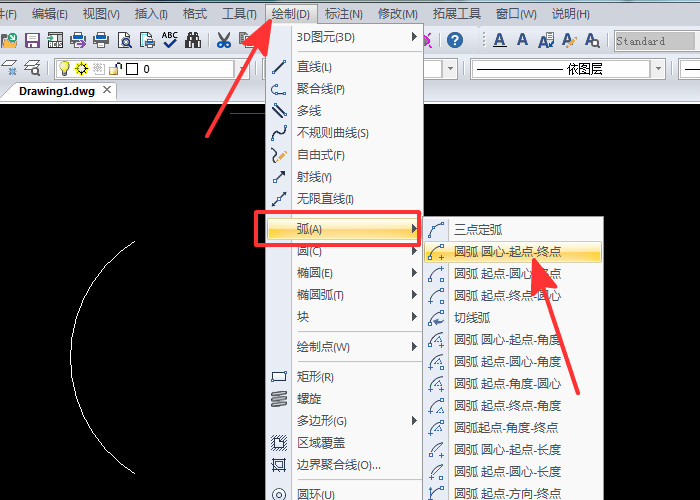

4.當我們以‘圓心’畫弧時，點擊【繪制】—【弧】—【圓弧圓心-起點-終點】。

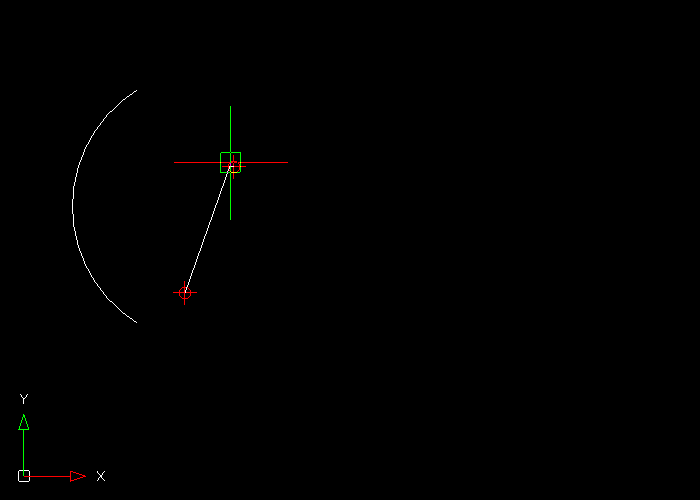

5.鼠標在繪制區域任意確定圓心點，拉伸到另一端，所看到的長度就是圓的半徑長度。

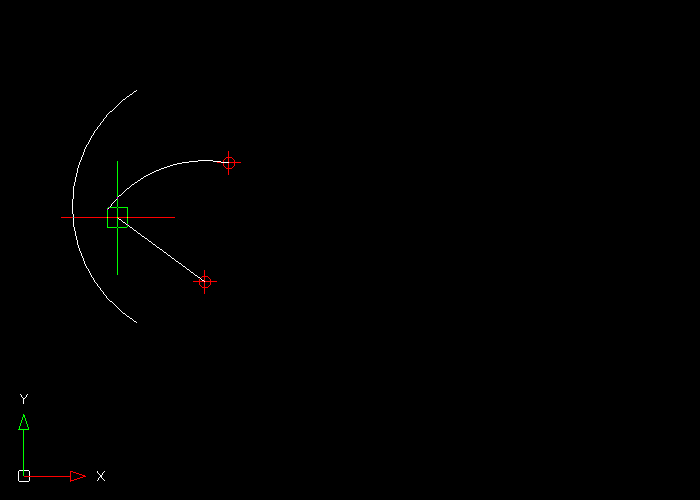

6.在確定好半徑后，就可以往兩邊拉伸，會發現弧線已經出來了。當確定線段后，鼠標點擊并移開就完成了弧線的繪制。

以上就是兩種不同方法繪制弧線的方法，大家可以選擇自己所喜歡的一種去學習。CAD教程操作內容可在軟件幫助中查看。
