在建筑行業中，CAD施工圖扮演著至關重要的角色。它們是建筑項目的藍圖，指導著實際施工的每一個細節。對于初次接觸建筑領域的人來說，理解CAD施工圖可能是一項挑戰。但別擔心，本文將引導你了解CAD施工圖的基本概念、元素以及如何使用迅捷CAD編輯器軟件來更好地理解和修改這些圖紙。讓我們一起進入這個豐富多彩的領域吧！

一、CAD施工圖是什么

CAD全稱計算機輔助設計，是一種利用計算機技術來輔助設計師進行設計的工具。在建筑行業中，CAD施工圖是設計師們用來描述建筑項目從設計到施工整個過程的圖紙。它們包括了建筑物的平面圖、立面圖、剖面圖等各種信息，以便讓施工方能夠準確地按照?qǐng)D紙進行施工。

二、CAD施工圖包含哪些元素

首先，圖紙中會用到各種線條，如直線、曲線、虛線等，來表示不同的建筑結構和組件。同時，各種圖形也是重要的元素，比如圓形、矩形、三角形等，它們通過組合和排列構成整個建筑。此外，圖紙中還會包含文字注釋和標注，用以說明圖紙中的各個細節和數據。

三、迅捷CAD編輯器軟件查看CAD施工圖

立即下載

迅捷CAD編輯器是一款專業的CAD查看和編輯軟件，可用于查看和編輯DWG、DXF和DWF等常見的CAD文件格式。它提供了簡單易用的界面和實用的功能，包括縮放、平移、旋轉、選擇對象、編輯文字、尺寸標注和圖形等。此外，迅捷CAD編輯器還支持打印和轉換CAD文件，可以幫助用戶快速處理和管理CAD文件。

操作步驟

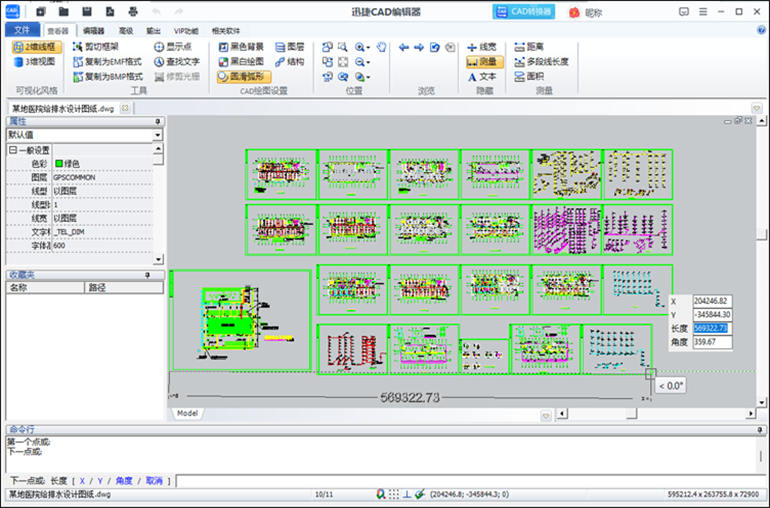

如何使用迅捷CAD編輯器軟件來更好地理解和修改CAD施工圖。首先，打開軟件后，你可以通過“文件”菜單中的“打開”選項來打開你想要查看的CAD施工圖。然后，你可以利用軟件中的各種工具來放大、縮小、移動圖紙，以便更好地查看和理解圖紙內容。

同時，迅捷CAD編輯器還提供了標注工具，讓你能夠快速提高圖紙質量。例如，你可以使用“線性標注”工具來測量?jī)牲c(diǎn)之間的距離，或者使用“角度標注”工具來測量角度。此外，你還可以進行文字注釋和說明，以便更好地指導施工方。

通過本文的介紹，我們已經初步了解了CAD施工圖的基本概念和元素，以及如何使用迅捷CAD編輯器軟件來更好地理解和修改這些圖紙。希望這些知識能夠幫助大家對CAD施工圖有更深入的理解，激發大家對建筑行業的興趣和熱情。同時，也鼓勵大家通過實踐掌握更多關于CAD施工圖的知識，不斷提升自己的專業能力。
