登錄/注冊CAD修剪命令如何使用呢？
發表時間：2023年5月18日 星期四
在CAD制圖工作中， 我們常常會需要對繪制的CAD圖形進行各 種修改操作。若是對一個完整的CAD圖形進行修改使其分開，則可以使用修剪命令操作。那么，CAD修剪命令具體該怎么用呢？小編在這里給大家具體演示一下，CAD中修剪命令的使用方法。演示步驟如下：
使用工具：迅捷CAD編輯器專業版
免費下載

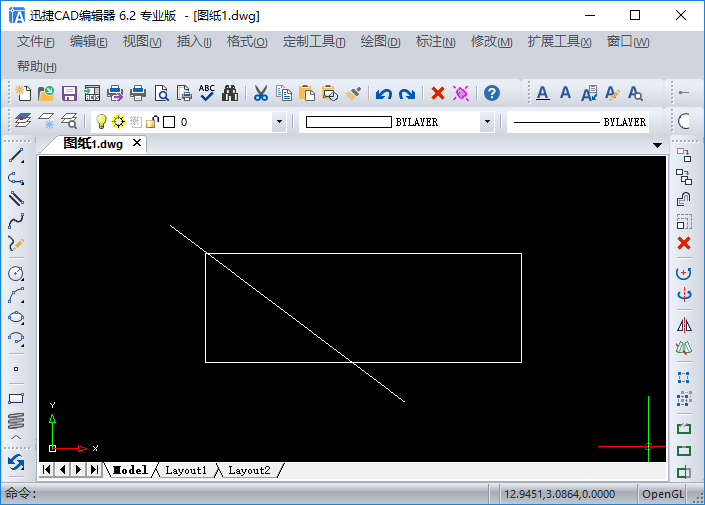

我們先運行CAD制圖軟件，我們先使用繪圖工具任意繪制一個CAD的圖形。例如，我們使用【矩形】和【直線】工具，在繪圖區中繪制如下的CAD圖形。
調用CAD修剪命令
1.命令行：在命令行里輸入“TRIM/TR”命令字符，調用【修剪】命令。

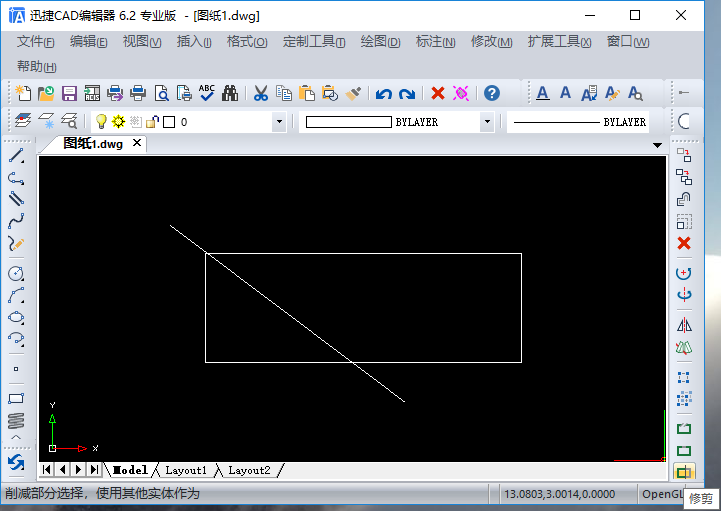

2.菜單欄：在菜單欄中點擊【修改】-【修剪】命令選項，即“削減部分選擇，使用其他實體作為”。
3.工具欄：直接點擊軟件右側工具欄里的【修剪】工具圖標。

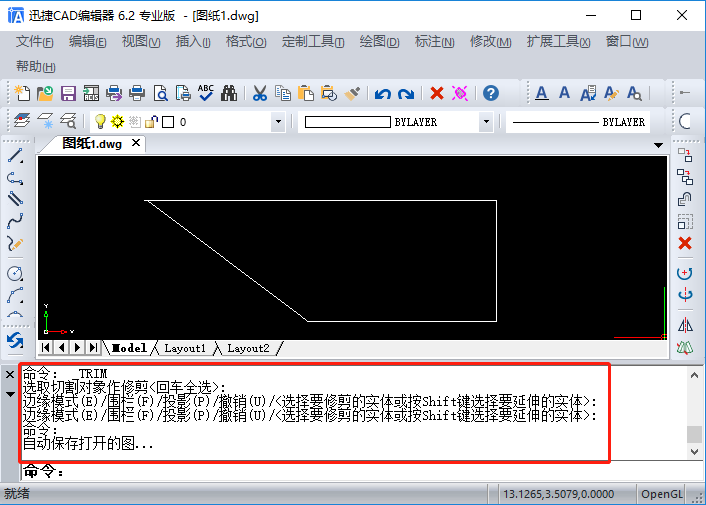

4.這時候會彈出“TRIM”操作彈窗，同時，命令行窗口會顯示“選取切割對象作修剪<回車全選>: ”命令字符，我們直接點擊回車鍵全選繪圖框中的CAD圖形。
5.之后，此時命令行提示窗口中顯示“邊緣模式(E)/圍欄(F)/投影(P)/撤銷(U)/<選擇要修剪的實體或按Shift鍵選擇要延伸的實體>: ”命令字符，我們移動光標在CAD圖形中需要修剪的線段處單擊一下即可修剪。
6.【修剪】命令操作完成后，我們直接點擊“TRIM”操作彈窗中的“完成”選項按鈕即可。

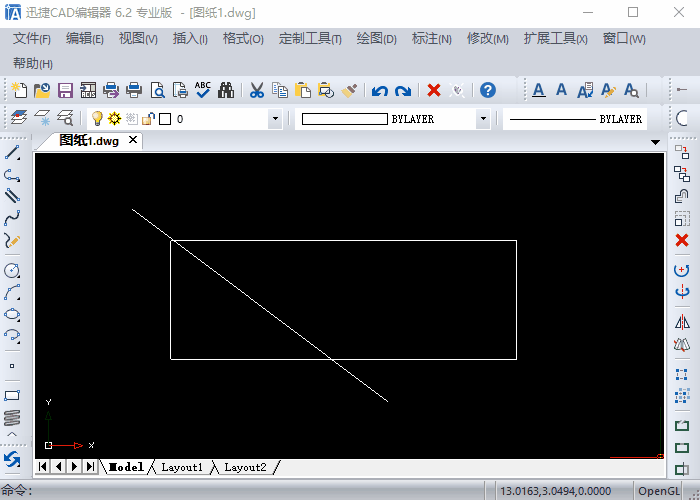

CAD修剪命令GIF演示如下：
以上就是在迅捷CAD編輯器里，調用CAD修剪命令操作使用的具體演示。想要學習CAD制圖的小伙伴們不妨自己試一試。
