之前有和大家講解過有關于CAD制圖的各種各樣的繪制方法。例如，我們想要繪制一個圓角的矩形，通常時候都會先繪制一個矩形，然后再使用圓角命令修改每個角。那么具體的繪制方法是怎樣的呢？今天小編就和大家分享一下，如何繪制圓角矩形。演示操作如下：

使用工具：迅捷CAD編輯器專業版
免費下載

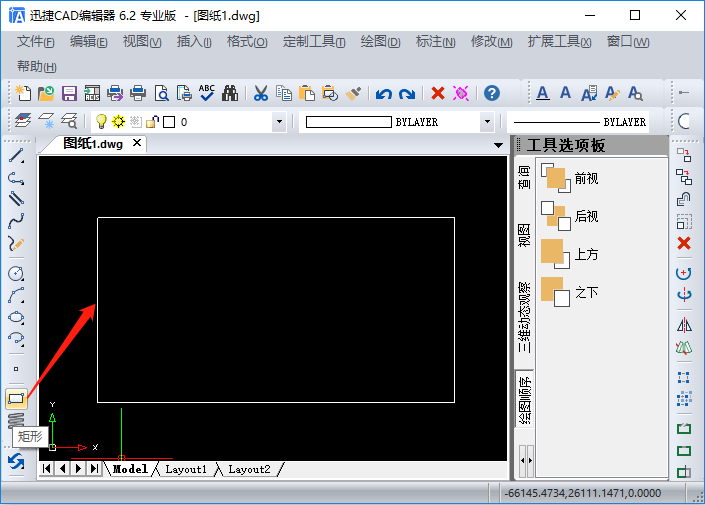

先繪制一個矩形

運行迅捷CAD編輯器專業版，點擊左側工具欄里的“矩形”圖標，在繪圖框里繪制一個矩形。

或是直接在命令行輸入“REC TANGLE”命令字符，調用矩形命令CAD圓角命令，如何繪制圓角矩形。

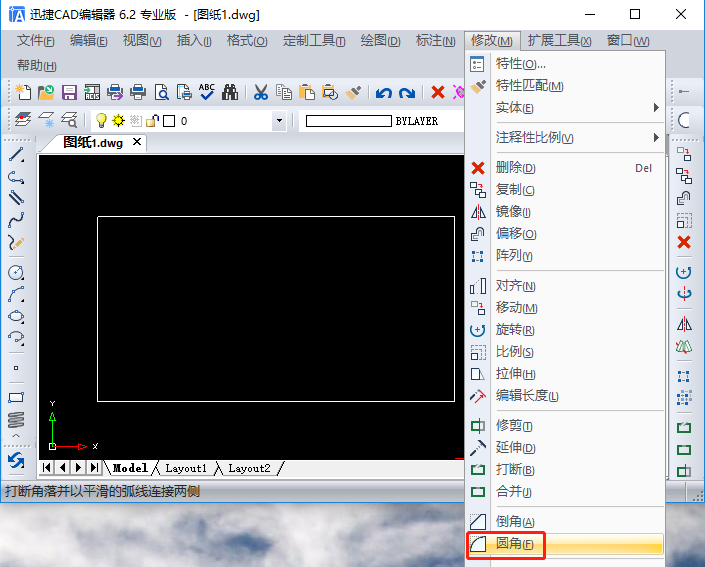

修改-圓角命令

點擊菜單欄里的“修改-圓角”命令圖標或是直接在命令框里輸入命令快捷鍵“F”調用圓角命令，即打斷角落并以平滑的弧線鏈接兩側。

之后命令框中會顯示“圓角: 多段線(P)/半徑(R)/裁剪(T)/設置(S)/多個(M)/<選擇第 一個對象>: ”命令字符。

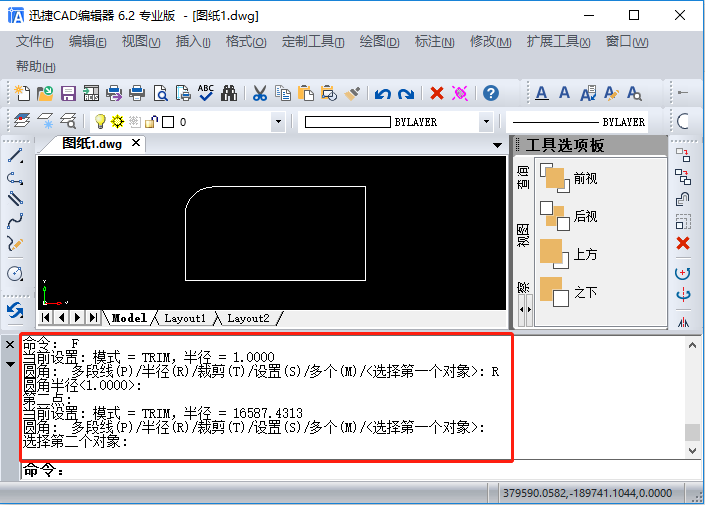

設置圓角半徑

我們輸入半徑快捷鍵“R”，操作設置圓角半徑，我們可以任意輸入一個數字作為半徑；也可以移動光標選擇矩形的一個角點，再選擇合適的距離作為第二點，自定義設置圓角的半徑。

之后命令框會顯示設置好的圓角半徑，我們?cè)僖来伟凑彰羁蚶锏奶崾具x擇矩形的哪兩邊合成的夾角修改成圓角。

然后，依次調用圓角命令，以設置好的圓角半徑值，把矩形的四個夾角全都修改成圓角。

以上就是安裝迅捷CAD編輯器專業版調用CAD圓角命令，繪制圓角矩形的具體演示方法。
