日常執行繪圖工作時，自然少不了使用各種圖形編輯命令。熟練運用繪圖命令及CAD快捷鍵命令大全，可幫助我們提高工作效率。下面就來為大家總結一下在迅捷CAD編輯器中常用繪圖命令！

使用工具：迅捷CAD編輯器標準版
免費下載

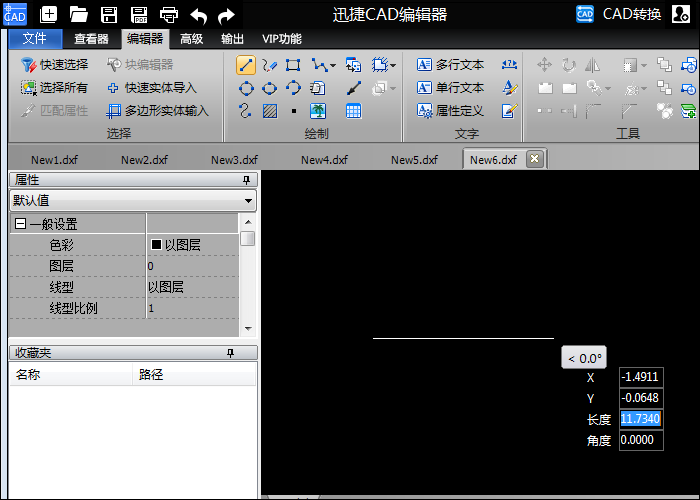

一：直線命令

直線命令快捷鍵為：L

在繪圖鍵面選擇并激活直線命令，即可在圖層中創建一條直線段（其長度及寬度均可自定義設置）

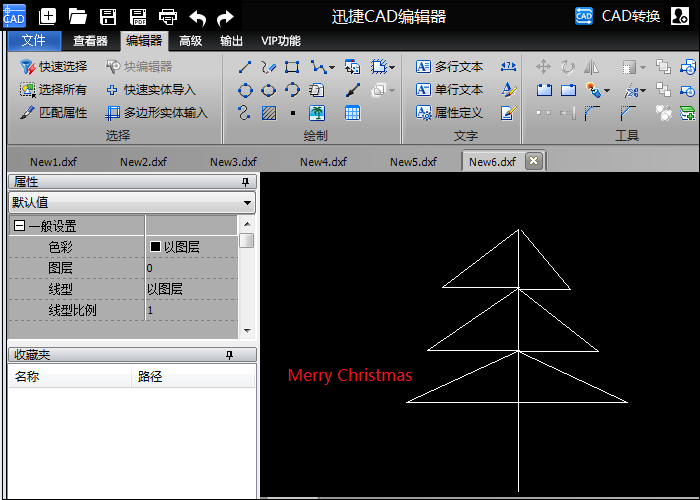

二：鋼筆工具命令

鋼筆工具繪制“自由線”的代表

啟用鋼筆工具，長按鼠標左鍵，即可根據鼠標移動方位繪制可彎曲線，完成后，將鼠標鍵松開即可。

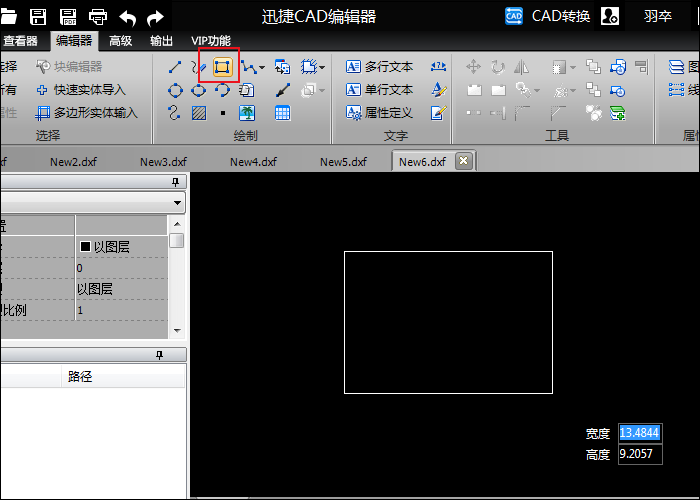

三：矩形命令

正多邊形：POLYGON，快捷鍵：POL按快捷鍵：POL后輸入邊數

矩形：REC TANGLE，快捷鍵：REC

命令選擇后即可開始繪圖，通過拉對角創建一個閉合的矩形。其中所繪制矩形的高度、寬度可輸入相對值定義。

四：多邊形線命令

多邊形線命令：PLINE，快捷鍵是：PL

原理和曲折線差不多，通過指定點創建多線段

選擇并點擊繪制功能欄中多線段命令，可在倒三角區域點 擊2D或3D命令進行繪制。

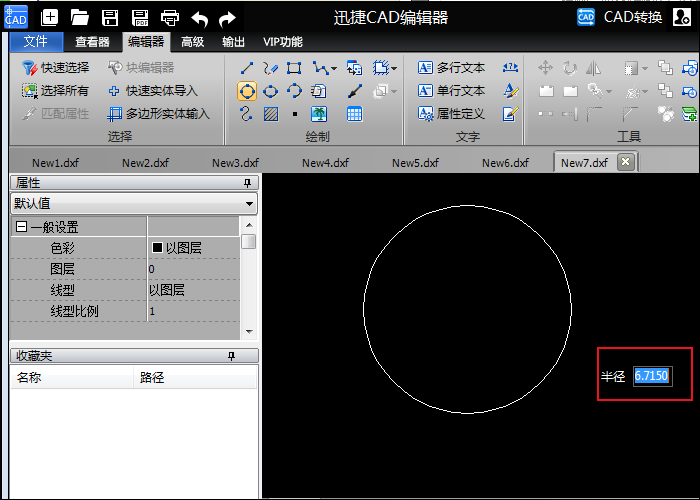

五：圓命令

圓命令快捷鍵為：C

以給定圓心和半徑創建圓，手動輸入半徑值，確定圓形大小。

六：橢圓命令

橢圓命令快捷鍵：EL

通過指定中心及長短軸比率創建橢圓。即繪制時需確定長度及角度。如下圖所示：

七：弧命令

弧命令快捷鍵為：A

以開始點、結束點及玄高創建弧形。同樣確 定長度、角度及玄高。

八：指引線命令

指引線命令快捷鍵為：LE

命令行輸入快捷鍵LE命令，可執行指引線命令，創建一個指引線實體。引線繪制完畢后，單擊引線可點擊編輯器右側屬性欄調整箭頭尺寸線型比例等設置。

課外拓展：Calcularor計算器應用。在迅捷CAD編輯器下方命令行鍵入：Ca命令，即可調換出Calcularor計算器功能。

以上就是在迅捷CAD編輯器中常用的繪圖命令的簡單介紹。有需要的迅捷粉可以收藏一下哦！希望對大家有所幫助！小伙伴們可以點擊以免費下載按鈕下載文中軟件。
