我們?cè)谌粘５?span style="color: #3366ff;">CAD制圖工作中，常常會遇到需要插入單個圖塊的問題。朋友們都知道，我們創建成功的圖塊，可以在實際繪圖時根據需要插入到圖形中使用，在CAD中不僅可插入單個圖塊，還可連續插入多個相同的圖塊。小編今天就給大家具體的演示一下，CAD如何插入單個圖塊呢？

使用工具：迅捷CAD編輯器專業版
免費下載
首先我們運行CAD制圖軟件，然后調用插 入圖塊命令的操作方法，如下：

1.菜單欄：點擊菜單欄“插入”-“塊”命令選項圖標，執行該命令操作后會立 刻彈出“插入塊”的對話框彈窗。

2.命令行：在命令行中輸入命令“INSERT”命令字符，執行該命令操作后會立 刻彈出“插入塊”的對話框彈窗。

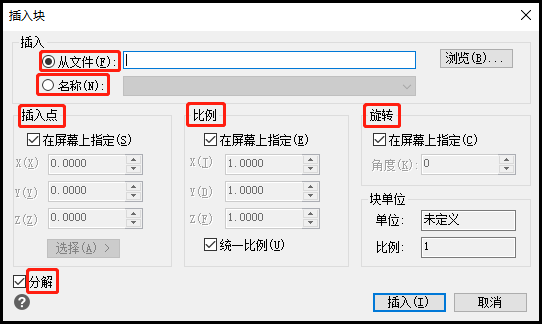

在彈出的“插入塊”對話框彈窗中常用選項介紹如下：

【從文件】選項組：單擊右側的“瀏覽”按鈕，在彈出的對話框中選擇需要的圖塊打開。

【名稱】下拉列表框：選擇需要插入的圖塊的名稱。

【插 入點】選項組：插入基點坐標，可以直接在X、Y、Z三個文本框中輸入插入點的局對坐標；簡單的方式是通過勾選“在屏幕上指定”復選框，用對象捕捉的方法在繪圖區直接捕捉確 定。

【比例】選項組：設置塊實例相對于塊定義的縮放比例。可以直接在X、Y、Z三個文本框中輸入三個方向上的縮放比例。在可以通過勾選“在屏幕上指 定”復選框，在繪圖區內動態確 定縮放比例。勾選“統一比例”復選框，則在X、Y、Z三個方向上的縮放比例相同。

【旋轉】選項組：設置塊實例相對于塊定義的旋轉角度?？梢灾苯釉凇敖嵌取蔽谋究蛑休斎胄D(zhuǎn)角度值；也可以通過勾選“在屏幕上指 定”復選框，在繪圖區內動態確 定旋轉角度。

【分 解】復選框：設置是否在插入塊的同時分 解插 入的塊。

根據上述詳細分析，我們現在嘗試一下插入單個圖快操作，演示如下：

以上就是在迅捷CAD編輯器專業版里操作的CAD如何插入單個圖塊詳細演示步驟，喜歡的小伙伴們快點來嘗試一下吧！
