長期接觸CAD相關工作的朋友們，我們在日常生活中，常常會遇到各種各樣的CAD制圖問題。其中就有CAD圖紙的頁面設置管理問題。若是提前設置好CAD圖紙的頁面設置，這對于我們批量打印不同的CAD圖形圖紙是非 常有幫助的。甚至是不同的打印機同時打印不同的CAD圖形圖紙都是可以輕松完成的。那么今天，小編就給大家具體的演示一下相關設置。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：文件（F）-頁面設置管理器（G）

1.我們運行CAD制圖軟件，打開一張我們需要的CAD圖紙。

2.我們點擊菜單欄里的“文件（F）-頁面設置管理器（G）”選項按鈕，會彈出“頁面設置管理器”彈窗。

3.或是在命令框中直接輸入“PAGESETUP”命令，同樣會彈出“頁面設置管理器”彈窗。

步驟二：添加（A）-添加打印設置

在彈出的“頁面設置管理器”彈窗中，我們點擊“添加（A）”的選項按鈕。

這時會彈出“添加打印設置”的彈窗，我們需要給新頁面設置名稱，該名稱可以根據我們自己的需要自定義設置，例如:Setup1 ，然后點擊確定。



步驟三：添加頁面設置-MoDe

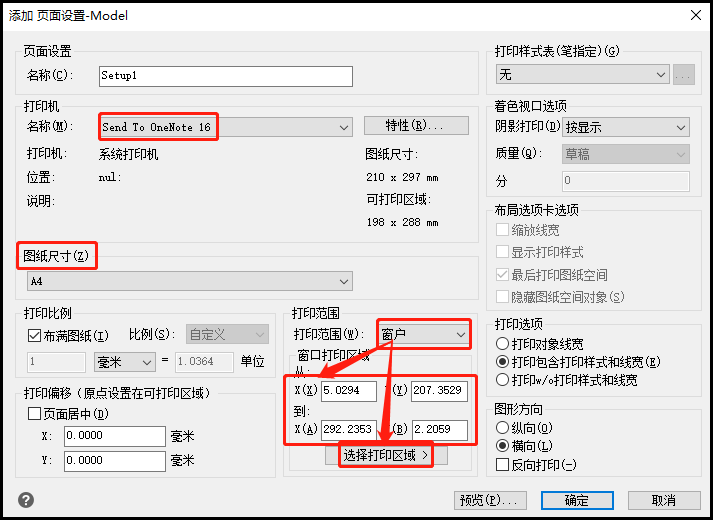

1.此時會彈出“添加頁面設置-MoDel”的彈窗。我們可以根據需要，設置頁面的打印機、圖紙尺寸等。

2.設置完成后，我們根據需要，在“打印范圍（W）：”中選擇“窗戶”選項：

①在窗口打印區域里設置好需要打印的CAD圖紙的范圍坐標；

②或是這屆點擊“選擇打印區域”的選項按鈕，這時候會直接跳轉到CAD繪圖窗口里，我們可以根據需要框選出要打印的范圍。

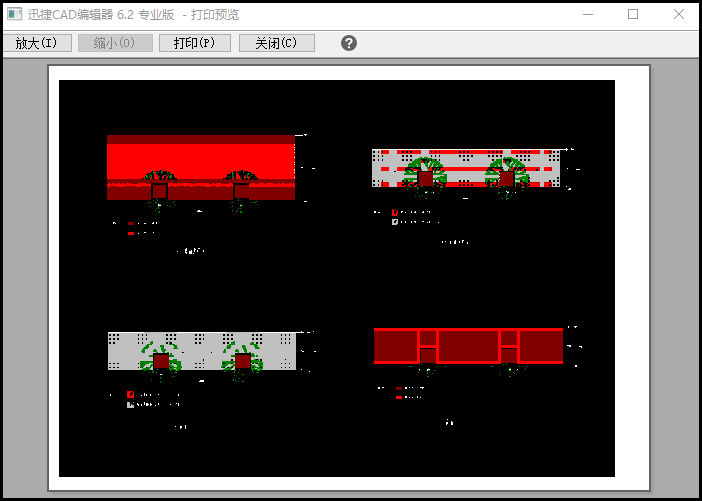

3.我們可以點擊“預覽（P）”，查看我們框選出的打印范圍的預覽效果。

步驟四：選定頁面設置的詳細信息

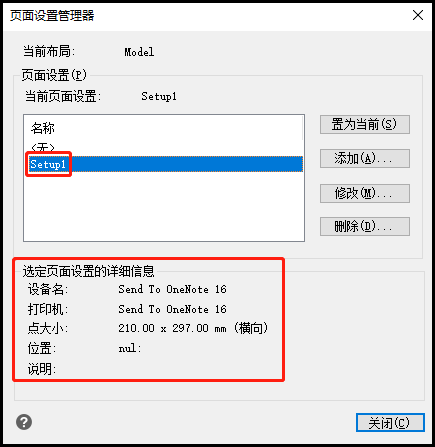

點擊“確定”按鈕，就會返回到“頁面設置管理器”彈窗中，這時候我們可以看到該CAD圖紙的選定頁面設置的詳細信息。

以上就是在迅捷CAD編輯器中，操作CAD圖紙的頁面設置管理問題的詳細步驟。有興趣的小伙伴們不妨來試一下吧！
