在CAD編輯器中編輯完圖紙，圖紙格式通常為DWG格式，但是CAD圖紙不便于我們進行查看，所以有的時候我們需要轉換CAD圖紙的格式，把CAD圖紙格式轉為PDF文件，如果我們在轉換的過程中需要將CAD圖紙中的線寬進行隱藏，那么具體要怎么操作？迅捷CAD編輯器中CAD轉PDF怎么隱藏線寬？下面小編就教大家在迅捷CAD編輯器中CAD轉PDF怎么隱藏線寬。

使用工具：迅捷CAD編輯器標準版
免費下載
第一步：在瀏覽器中搜索迅捷CAD編輯器標準版，進入到迅捷CAD官網，鼠標點擊下載安裝CAD編輯器，然后雙擊編輯器，進入到編輯器的操作窗口。

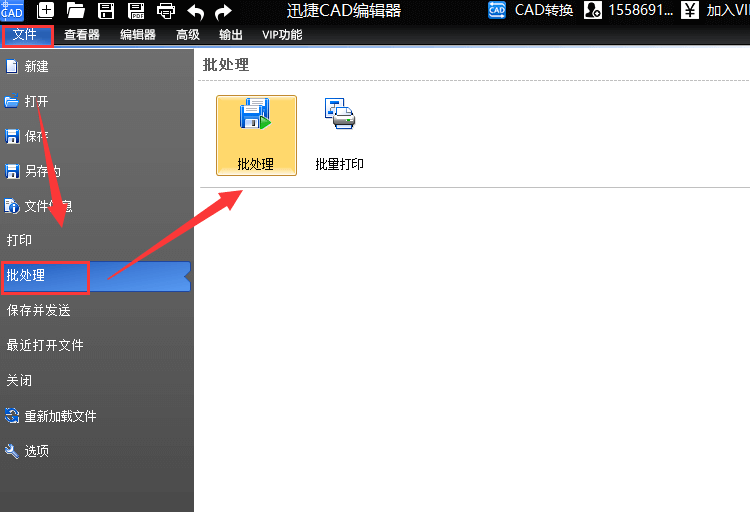

第二步：進入到編輯器的操作界面之后，鼠標點擊軟件左側菜單欄中的“文件”選項卡，然后在點擊文件里的“批處理”按鈕功能選項即可。

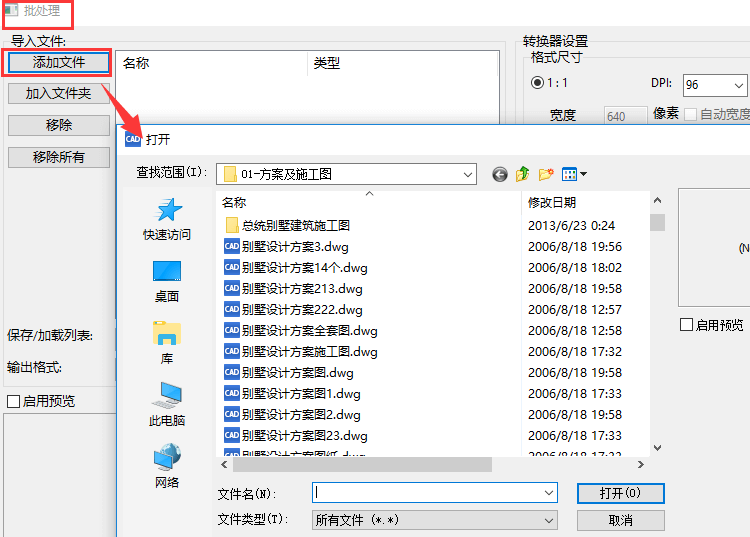

第三步：點擊批處理按鈕之后，軟件界面會彈出一個“批處理”對話框，再批處理對話框中點擊“添加文件”按鈕，將需要進行轉換的CAD圖紙文件進行打開即可。

第四步：接著在批處理界面中點擊“輸出格式”選項，將需要輸出的CAD圖紙文件格式修改為PDF格式的文件。

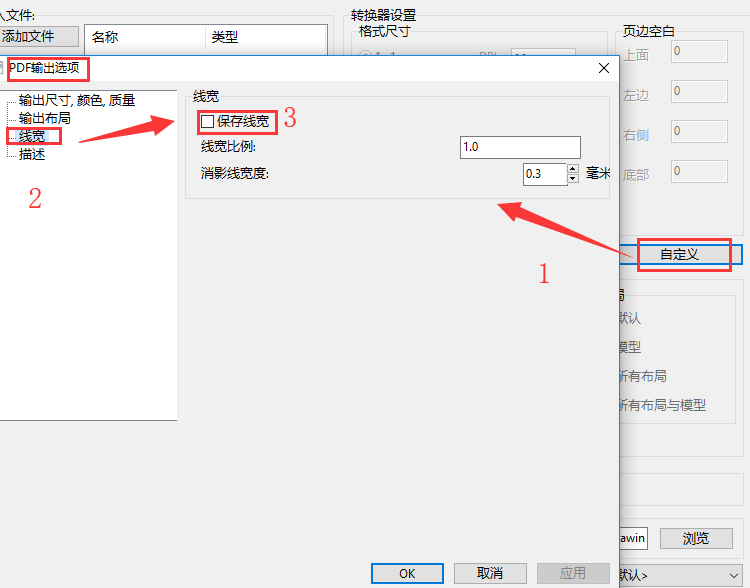

第五步：鼠標點擊“自定義”按鈕，然后在彈出的“PDF輸出選項”對話框中，點擊“線寬”選項，取消原本勾選的“保存線寬”選項，然后點擊“OK”按鈕退出對話框。

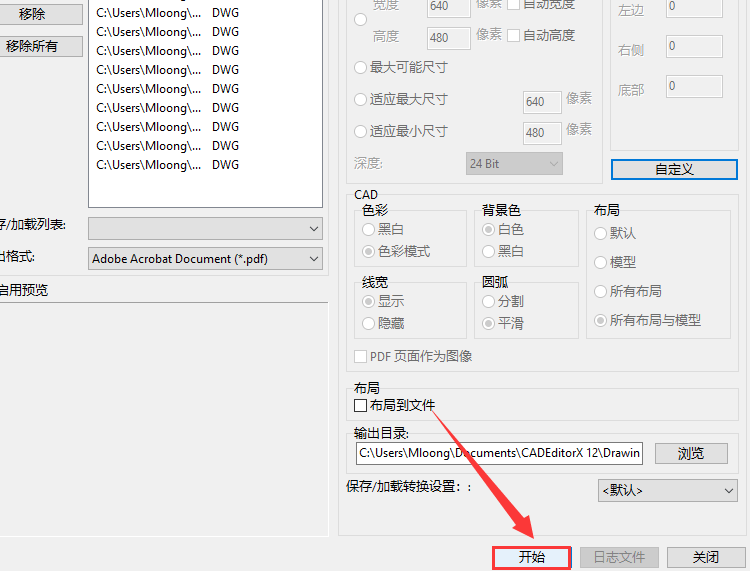

第六步：點擊對話框右下角的“開始”按鈕選項，然后系統自動就會將CAD圖紙文件轉換成PDF文件，并且把CAD圖紙中的線寬進行隱藏。

以上就是在迅捷CAD編輯器標準版中CAD轉換成PDF怎么隱藏線寬的具體操作步驟，想要了解其他有關CAD教程，可以在軟件幫助中進行查找，希望能夠幫助到你們。
