當CAD和office辦公相結合，會有什么事發生呢？ 今天教小伙伴們?nèi)绾螌?span style="color: #3366ff;">迅捷CAD與office辦公軟件相結合完成任務。

技巧一：Excel表格插入到CAD

迅捷CAD編輯器專業版可以幫助用戶對平面圖形的處理工作，當我們利用該軟件進行某個產品裝配圖后，需要一個材料清單應該如何做呢？在CAD中繪制表格，然后在一個個的添加資料是不是有點麻煩呢？

其實我們是可以利用Excel表格解決這個問題的，在Excel表格中輸入文字添加資料就要方便多了，然后將添有材料清單的Excel表格插入到CAD中就好啦。方法如下：

使用工具：迅捷CAD編輯器專業版
免費下載
1、啟動CAD制圖軟件，打開需要插入材料清單的圖紙。

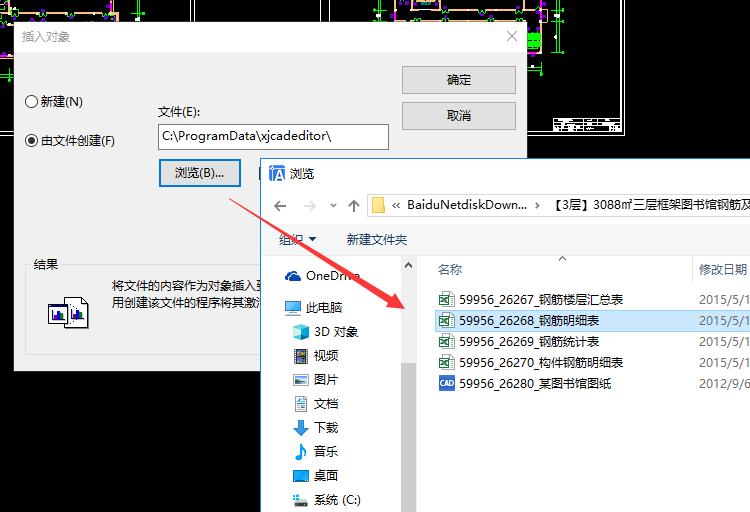

2、然后執行【插入】–【對象】–【由文件創建】–【瀏覽】，選擇需要插入的Excel表格，點擊【確定】按鈕完成Excel轉CAD。

小提示：使用同樣的方法，也可以將Word文檔插入到CAD中。

技巧二：WorD、Excel內容轉換成CAD編輯

為了方便編輯，用戶也可以利用其它方式將WorD或Excel中的內容插入到CAD界面。

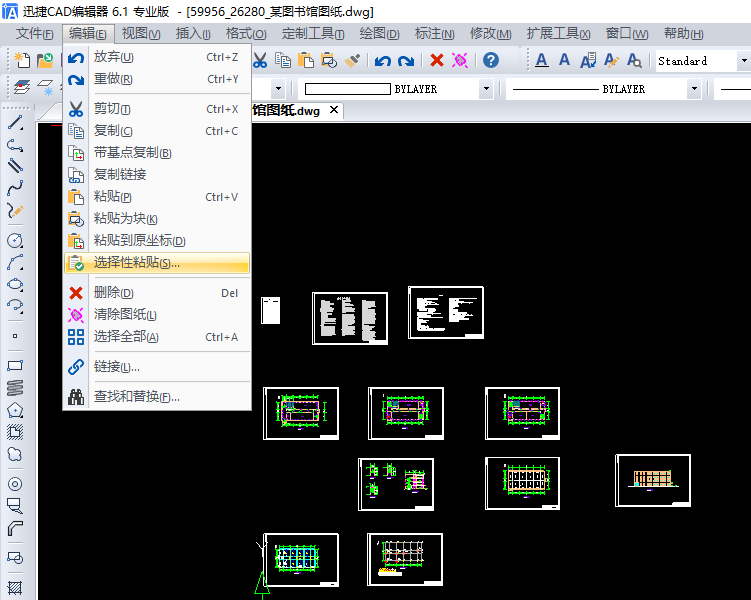

1、在Excel中制完表格后，復 制到剪貼板，然后再在迅捷CAD編輯器界面中執行【編輯】–【選擇性粘貼】命令。

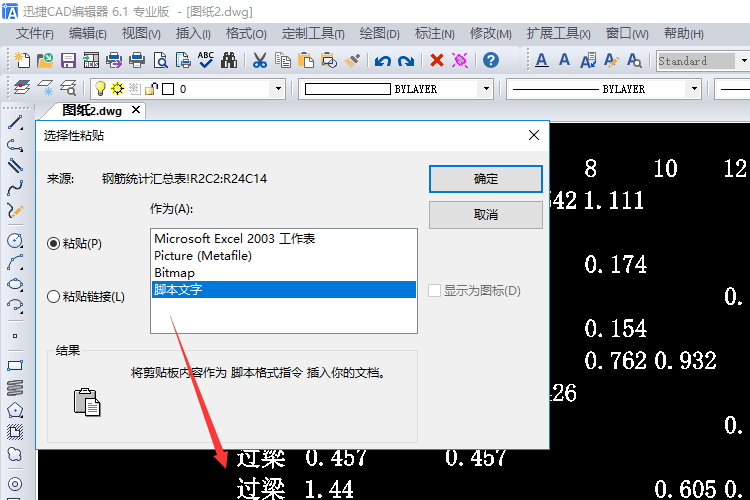

2、在彈出的對話框中選擇【腳本文字】–【確 定】，接著，我們即可將Excel表格內容轉換成CAD文字，可在CAD中作為文字進行編輯操作。

技巧三：Word文檔中插入CAD圖形

由于WorD的繪圖功能有限，因此當我們需要在WorD文檔中插入各種圖形時，通常會利用AutoCAD繪制好圖形，然后將其插入到WorD文檔。

1、用戶可以在命令行輸入EXPORT命令，將CAD圖形輸出為PDF、BMP（位圖文件）、WMF（圖元文件）等格式，然后將其插入到WorD文檔即可。

2、除此之外，用戶也可以利用截圖工具，截取迅捷CAD編輯器專業版中打開的圖形文件，將其保存為JPG、PNG、GIF等常見格式，然后插 入到Word文檔中。也可以將AutoCAD圖形復制到剪貼板，再在Word文檔中粘貼。

小提示：由于一般的CAD軟件默認的背景顏色都是黑色，而WorD背景顏色為白色，建議用戶將AutoCAD圖形背景顏色改成白色后再進行插入操作。

將CAD背景設置為白色的方法：

1、啟動迅捷CAD編輯器，執行【定制工具】–【選項】–【顯示】中命令。

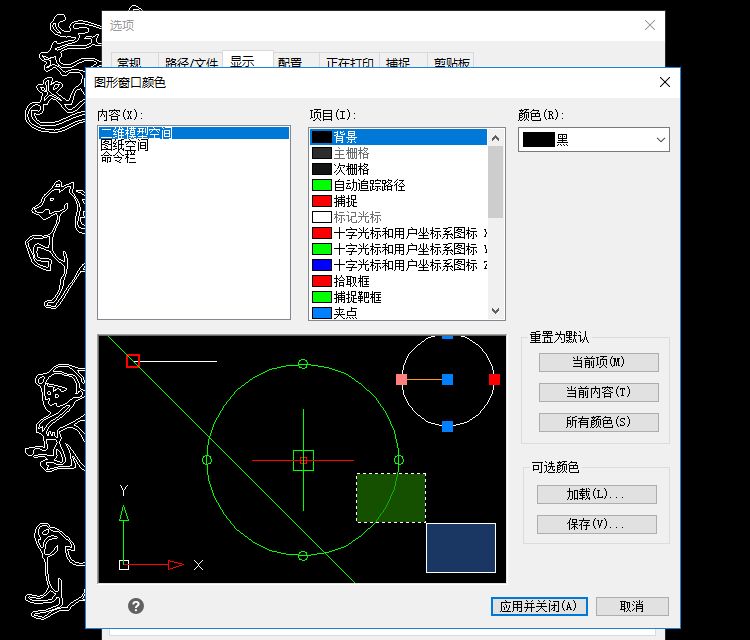

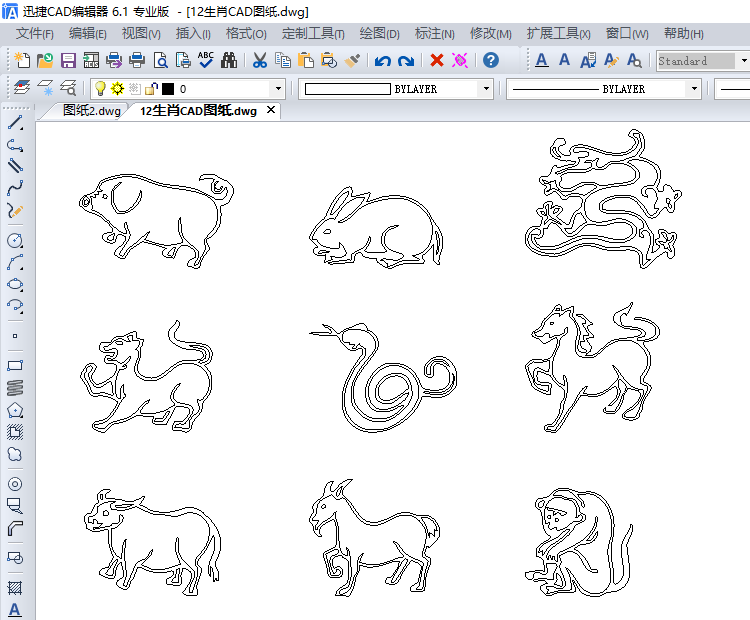

2、然后，選擇【背景】，在【顏色】區域?qū)AD背景設置為白色即可。

好啦，以上就是今天給大家講解的內容，希望可以幫助你完成工作。
