在CAD日常的工作中，我們經常見到的就是Dwg格式的文件，但是Dwg格式的文件不方便我們進行查看CAD圖紙，所以有時候需要將Dwg格式的文件轉換成jpg格式的，如果我們想要將Dwg文件轉換成黑白jpg圖片應該怎么進行轉換？下面小編就教教大家在迅捷CAD編輯器標準版中如何將CAD文件轉換成黑白JPG圖片。

使用工具：迅捷CAD編輯器標準版
免費下載
第一步：在瀏覽器中搜索迅捷CAD編輯器，進入迅捷官網，點擊下載安裝，然后雙擊打開CAD編輯器，進入到軟件的操作界面。

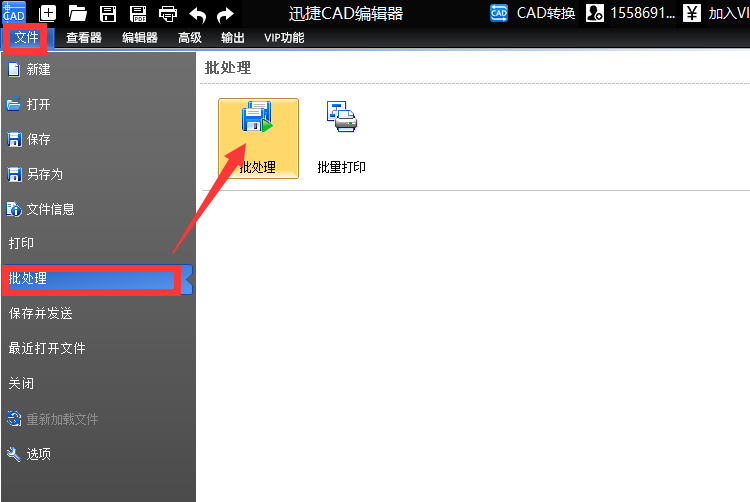

第二步：軟件打開之后，點 擊編輯器界面上方的“文件”按鈕，然后再點擊“批處理”選項功能。

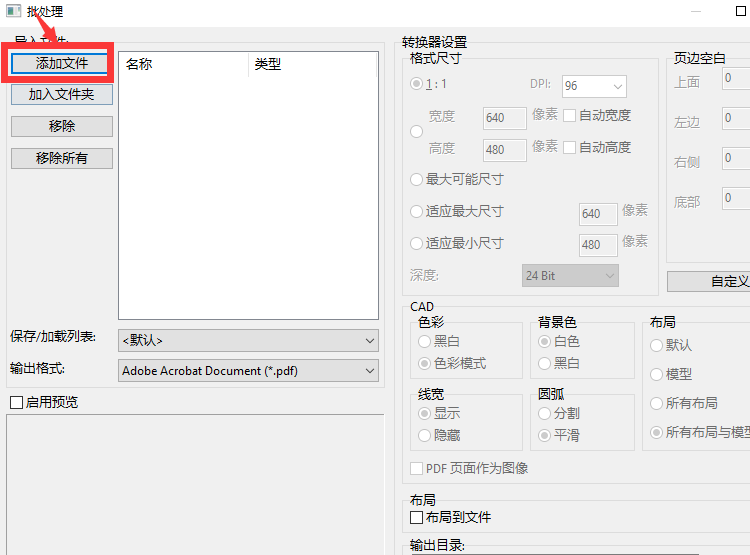

第三步：點擊批處理選項之后，在彈出的“批處理”對話框中，鼠標點擊“添加文件”按鈕，然后點擊添加需要進行轉換的CAD格式文件。

第四步：然后鼠標再點擊“輸出文件”選項卡，在輸出文件選項中找到并選擇JPG格式，將輸出的文件修改為JPG圖片即可。

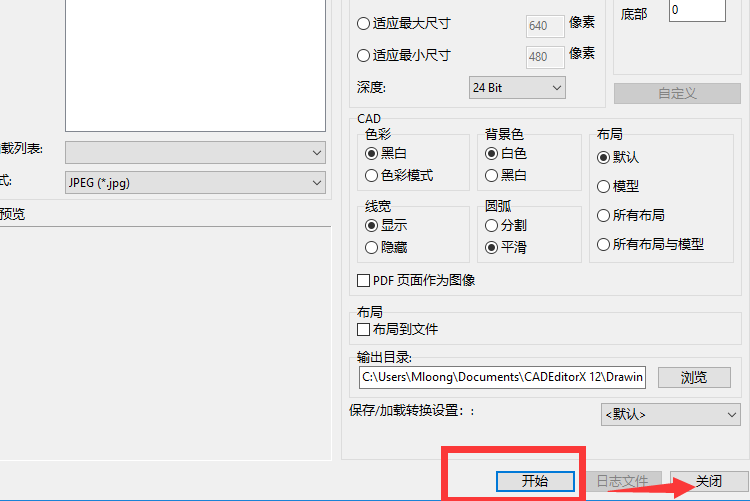

第五步：之后鼠標再點擊CAD中的“色彩”選項，將色彩修改為“黑白”，還可以對轉換的格式尺寸進行設置以及線寬是否顯示或隱藏。

第六步：點擊下方的“開始”按鈕，系統就會將添加的Dwg文件轉換成黑白的jpg圖片，轉換完成后點擊“關閉”按鈕，退出對話框即可完成操作。

以上就是使用迅捷CAD編輯器標準版將CAD文件轉換成黑白jpg圖片的操作步驟，根據以上步驟即可完成轉換，想要了解更多有關迅捷CAD教程，可以在軟件幫助中進行查找，希望能夠幫助到你們。
