學習CAD相關知識，我們也要知道CAD的轉換方法，一般情況下CAD圖紙大都是Dwg、Dxf格式，但是如果版本不對也是打不開的。那么這時候我們應該怎么做呢？Dwg文件打不開怎么辦？其實說來說去，不過一種方法，格式轉換，今天教大家使用迅捷CAD編輯器標準版完成所有的CAD轉換。

使用工具：迅捷CAD編輯器標準版
免費下載

一、準備工作

安裝迅捷CAD編輯器標準版，這款軟件不大，卻包含了大部分的CAD附加功能，比如CAD制圖、圖紙編輯、CAD轉換、CAD看圖等。

二、CAD批量轉換操作

啟動軟件進入操作界面后，用戶可以使用多種方法進行CAD轉換，具體操作如下：

1、請點擊【文件】–【批處理】，激 活批處理功能。

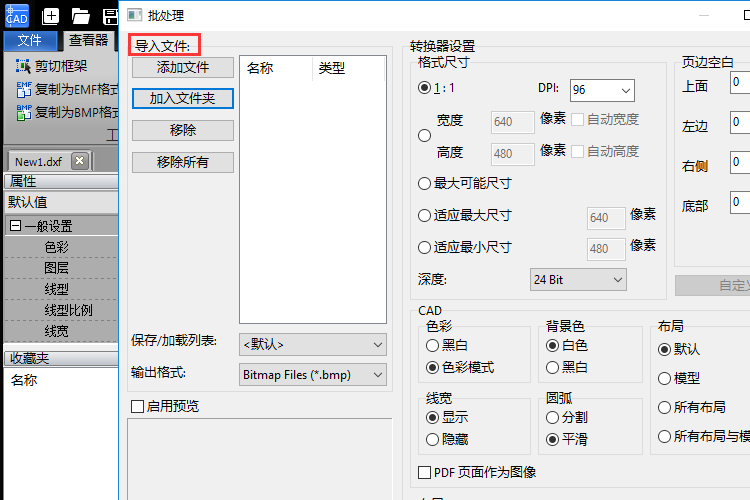

2、激活批處理功能后，系統將會彈出一個批處理對話框，這時候用戶可以在【導 入文件】區域選擇相應功能導 入需要轉換的CAD文件：

①添加文件：添加單個文件；

②加入文件夾：添加需要轉換的文件夾，用戶需要提前將需要轉換的Dwg文件放在一個文件夾內，然后啟動該功能，在【瀏覽】對話框中，選中文件夾，點擊【確定】添加，即可將文件夾內的所 有文件添加到文件列表；

③移除：選中已經添加的文件，使用該功能可直接移除；

④移除所 有：點擊該功能，可移除添加的全部文件內容。

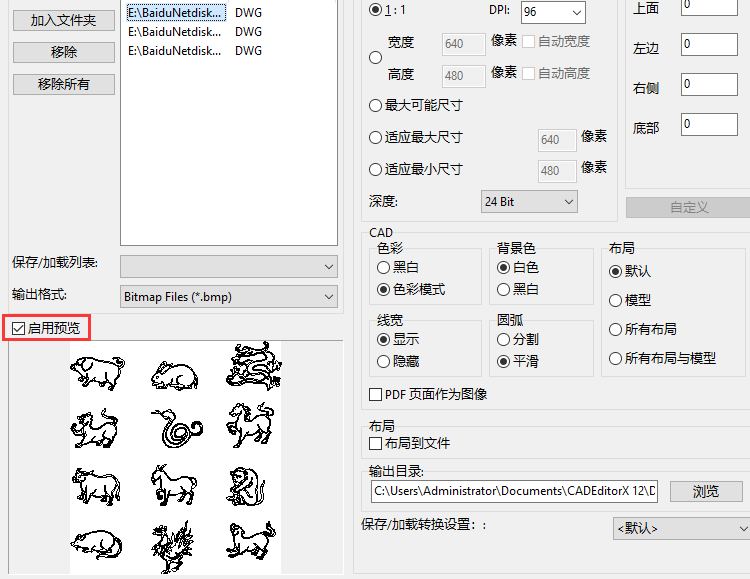

3、成功添加文件后，可以勾選【啟動預覽】查看Dwg圖紙，確認內容。

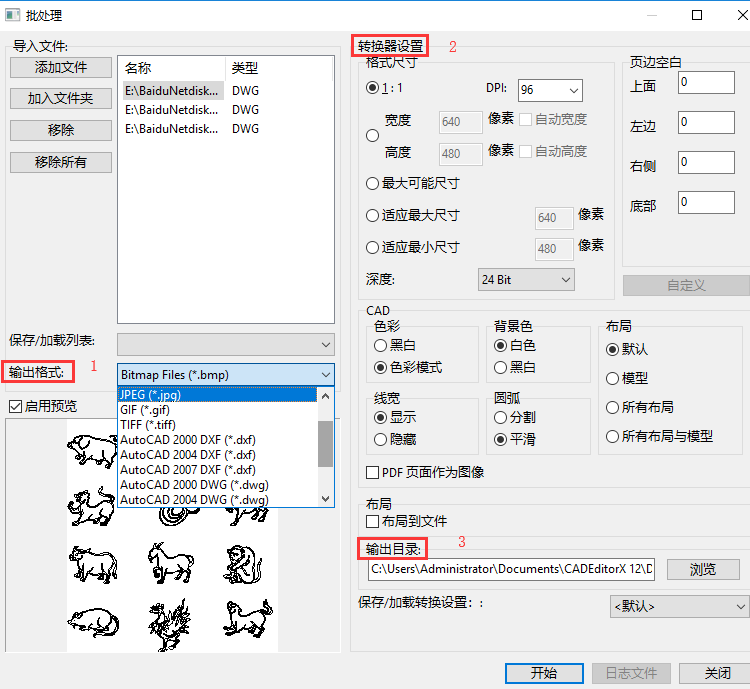

4、接下來，就可以進行轉換設置了。

①在【輸出格式】中設置需要轉換的格式，這里支持圖片、PDF和CAD各版本格式；

②在【轉換設置】中，可以設置轉換的文件格式尺寸、顏色、布局等；

③在【輸出目錄】中，可設置轉換后文件的儲存位置。

5、全部設置完成后，點擊【開始】按鈕即 可進入轉換狀態，完成轉換后，我們能夠得 到一份轉換目錄。

三、單個文件轉換

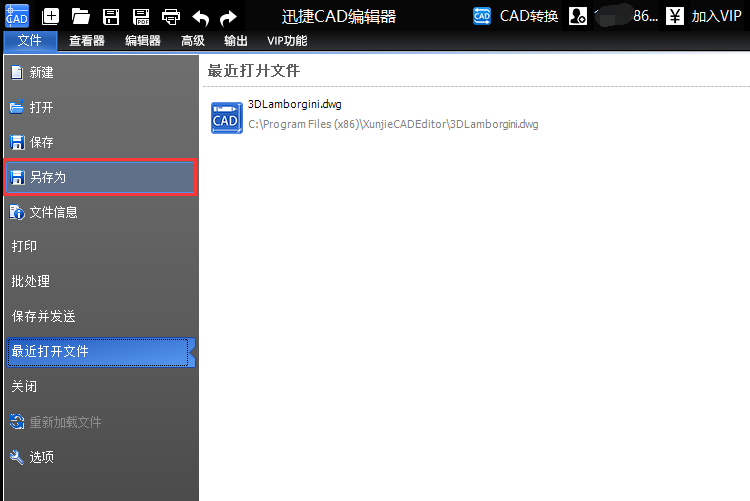

1、啟動迅捷CAD編輯器標準版后，執行【文件】–【另存為】命令。

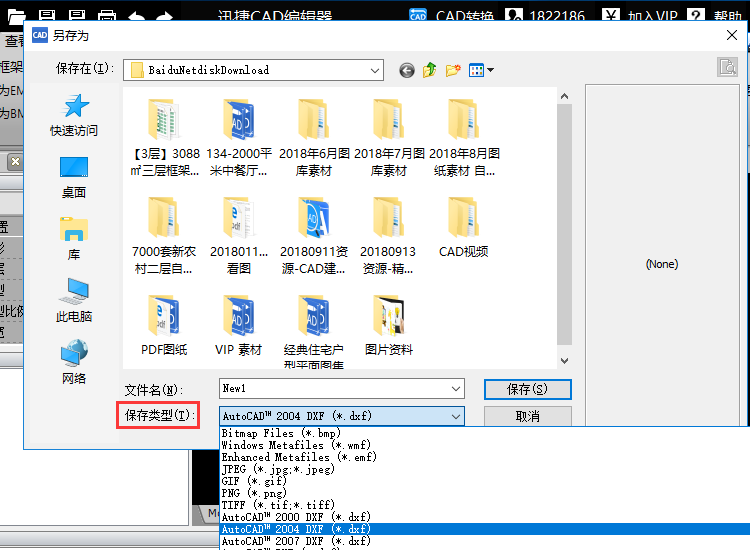

2、在另存為對話框中，設置轉換后的文件保存位置，以及保存類型，設置完成后，點擊【保存】即可。

四、其他CAD轉換

1、在迅捷CAD編輯器標準版界面中，切換到【VIP功能】，用戶可以看到多種功能：頁面到CAD、PDF到DWG、批量轉圖片、批量轉格式、批量轉PDF、批量打印、批量轉DWG等。

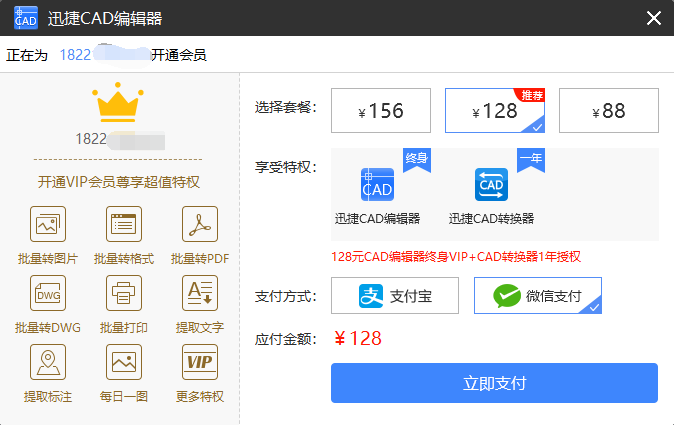

2、如果想要使用這些功能，用戶需要先注冊購買軟件，軟件提供三種購買方式，用戶可以選擇適合自己的，用微信或是支付寶支付。完成支付后，啟動相應功能，進入轉換即可。

以上就是迅捷CAD編輯器標準版的轉換了，希望可以幫助到你。其他CAD教程知識資訊，用戶可以在“軟件幫助”中找到。
