CAD圖紙內容不多，但是文件很大該怎么解決？如何減小CAD文件大小，CAD文件過大怎么辦？這是一個讓人比較煩惱的你問題，在CAD制圖中，該如何解決它呢？這里教大家方法。

方法1：使用清 除（PURGE）命令

一般遇到CAD文件過大的情況，我們可以使用清除（PURGE）命令，清理掉多余的數據，比如沒有實體的圖層，無用的塊、線型以及尺寸樣式等，大家可以使用2~3次的清理命令，這樣可以用小減小CAD文件了。

注：清除完成后，可以用在命令行輸入AUDIT，按回車鍵修復一下錯誤數據，檢查圖層過濾器列表、注釋性比例列表這些CAD自身可修復的數據。

方法2：使用WBLOCK命令

借助WBLOCK命令，將需要傳送的圖形以塊的方式產生新的圖形文件，把新生成的圖形文件作為傳送或存檔用。

在命令行輸入WBLOCK命令，按回車鍵，打開【保存塊到硬盤】窗口，在目標處輸入文件名和路徑（文件存放位置），在CAD中任選一個基準點，然后選擇物體，按回車鍵，即可在你指定的文件夾中生成了一個新的圖形文件。

方法3：CAD制圖中相關工具的使用

在CAD制圖過程中，將普通的tff字體改用shx單線體。減少細小的線段的使用，一個圓弧也是N條過短的線段組成，造成圖過大。

方法4：圖紙導 入過多DGN數據

如果我們的圖紙導入過MICROSTATION的DGN圖形數據，那么就會遺留下來大量的這樣數據，導致CAD文件過大。我們可以這樣解決：

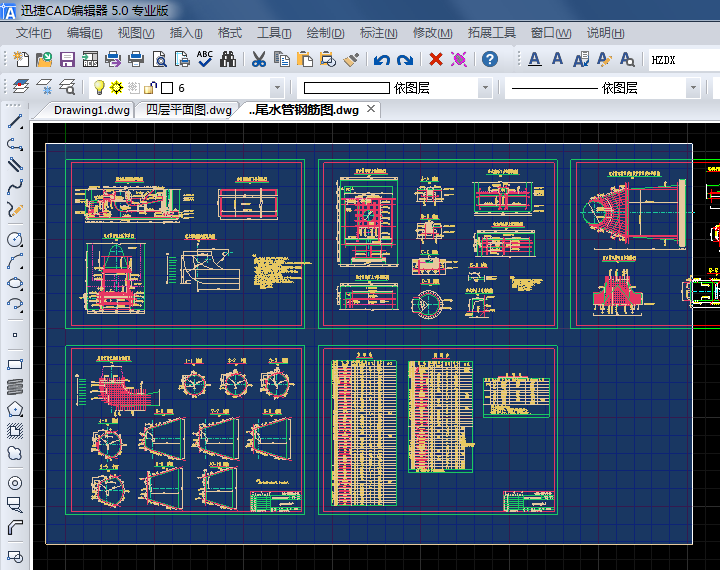

選擇圖形，然后點擊復制，使用迅捷CAD編輯器新建一個CAD文件，粘貼到新圖中即可。

方法5：復 制粘貼到新圖中

將多大的CAD文件復制粘貼到新的文件中，請注意，如果C TRL+A全選后復制粘貼不行，可以嘗試從左往右框選圖形后復制粘貼。

方法6：CAD文件格式轉換

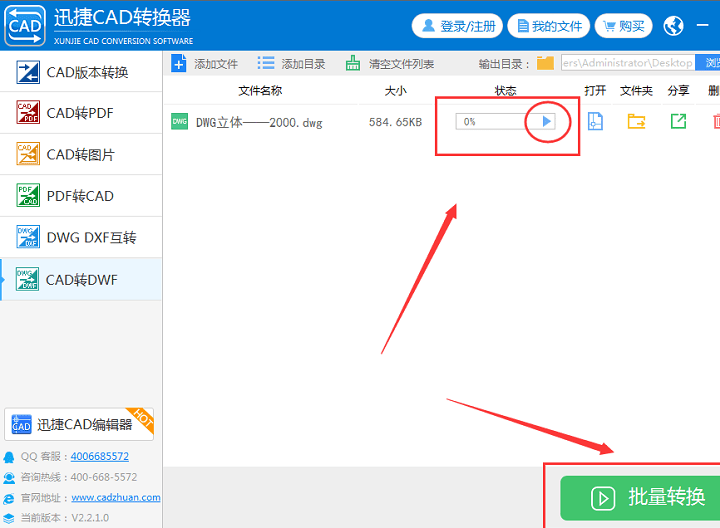

相比于CAD文件默認的DWG格式，DWF文件格式有著較好的壓縮性，在進行傳輸?shù)臅r(shí)候可以選擇使用CAD轉換器將DWG轉換為DWF進行傳輸。

以上就是CAD文件過大的幾種解決方法，希望可以幫助到您。
