在CAD制圖中，我們繪制的線寬都是有區別的，那么在打印圖紙的時候，如何突這些區別呢？在CAD中如何控制圖形的打印線寬？

方法一：迅捷CAD編輯器標準版

通過圖層給圖形設置線寬，圖形線寬直接使用默認線寬bylayer即可。方法如下：

1、打開迅捷CAD編輯器，在軟件頂部點擊【格式】-【管理圖層】，然后選擇對應圖層對線寬進行設置即可。

2、如果需要在某一圖層上設置不同的線寬，可以選中圖形后，在左側屬性工具欄找到線寬進行設置。

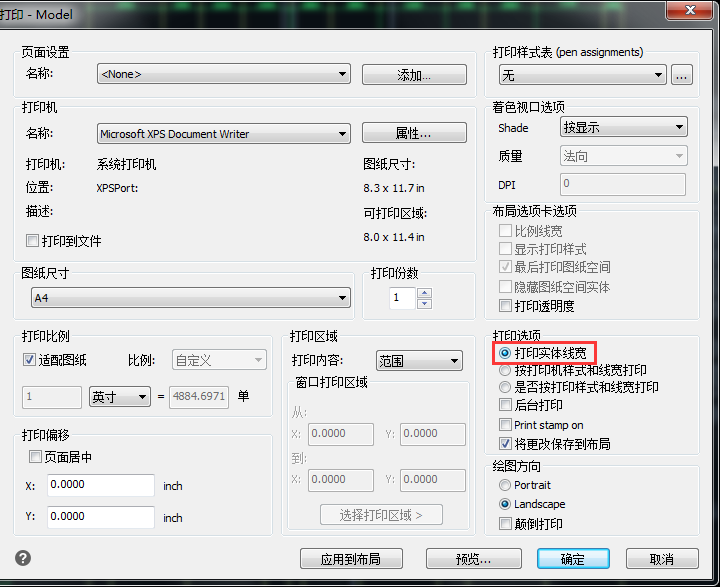

3、完成線寬設置后，需要按照設置好的線寬進行打印，請選擇合適的打印樣式。點擊【文件】–【打印】打開打印設置窗口，在打印選擇中，選擇【打印實體線寬】，否則設置的線寬也會被忽略。

方法二：迅捷CAD編輯器專業版

1、打開CAD制圖軟件，在查看器的CAD繪圖設置中，點擊【圖層】，打開圖層窗口后，即可選擇相應圖層的線寬進行設置啦。

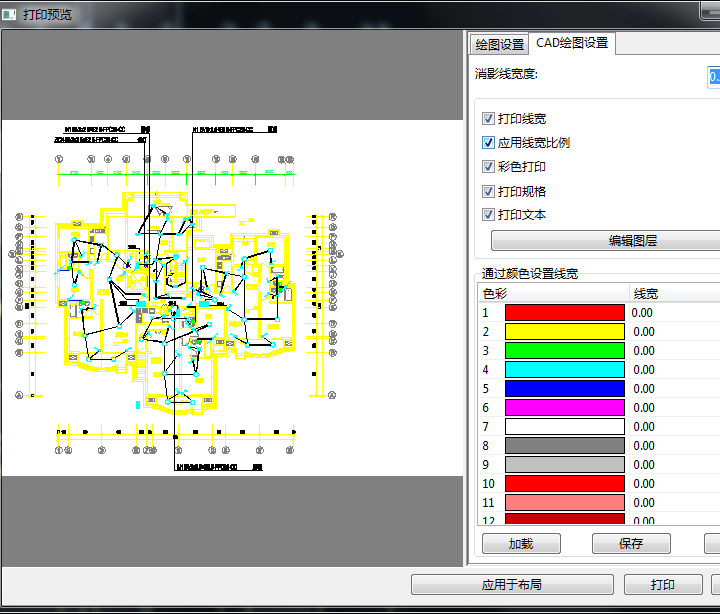

2、設置完成后，切換到【輸出】窗口，點擊【打印預覽】-【CAD繪圖設置】，然后勾選【打印線寬】、【應用線寬比例】，然后打印即可。

小貼士：使用這種方法在圖中設置好線寬后，使用CAD自帶的彩色或單色的CTB文件，默認設置都是【打印實體線寬】，不需要再做調整，直接輸出就好啦。線寬設置好之后，還要注意打印輸出顏色的設置，選擇合適的CTB文件。
