今天給大家講解如何使用迅捷CAD編輯器專業版繪制矩形倒角的方法。一般情況下，我們想要得到一個倒角的矩形，都會想繪制一個矩形，然后在使用倒角工具一步步倒角，其實不用，這里我們直接完成矩形倒角繪制。

使用工具：迅捷CAD編輯器專業版
免費下載

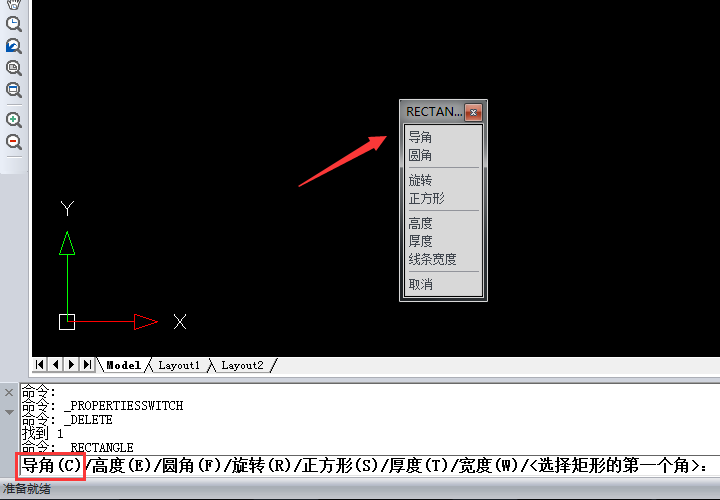

1、運行迅捷CAD編輯器，左側工具欄點擊【矩形】工具，打開RECTANGLE窗口。

2、進入矩形繪制界面后，點擊【倒角】命令，或是根據命令行提示直接輸入C回車。

3、接著，就可以繪制倒角了，如果沒有距離等具體數值的設置，可以直接點擊【使用預設設置】進行繪制。如果需要繪制標準矩形倒角，可以根據命令行提示，我們可以輸入“所有矩形的第一個導角距離”，這里輸入1，按回車鍵，接著要我們輸入第二個倒角的距離，同樣輸入1，按回車鍵。

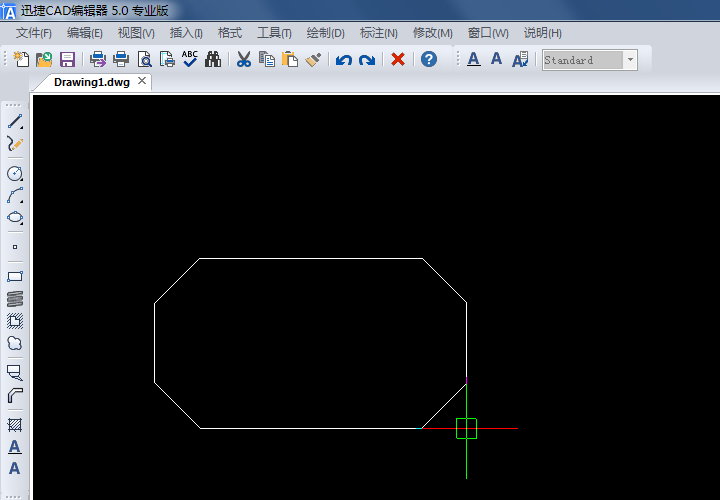

4、完成指定倒角距離后，就可以開始畫矩形了。點擊任意一處作為起點，然后拖動鼠標，這時我們可以看到有著整齊倒角的矩形出來了。

以上就是使用迅捷CAD編輯器專業版繪制矩形倒角的方法，用戶也可以使用同樣的方法繪制圓角。

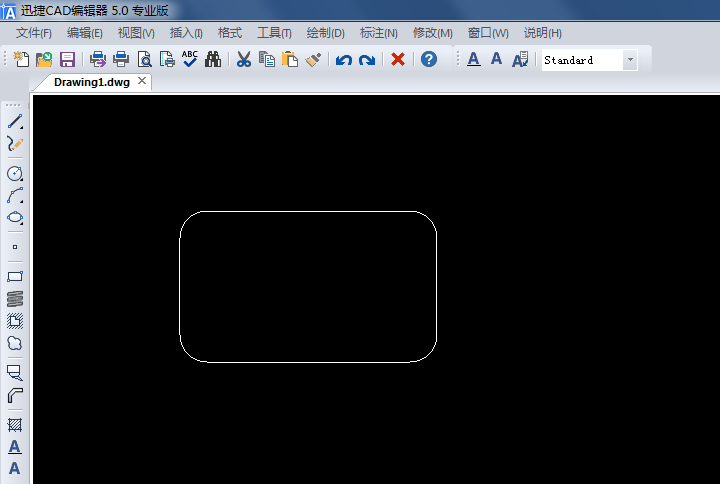

點擊【繪制】-【矩形】-【圓角】，在命令行輸入矩形圓角的距離，然后即可在CAD中畫一個圓角的矩形啦。

以上就是給大家分享的CAD中如何直接繪制矩形倒角圓角的具體操作方法，其它CAD教程，可在迅捷CAD軟件幫助中查找。
