當我們打印CAD圖紙時，打印預覽中有些圖層沒有顯示，打印出來的圖紙中也沒有應該怎么辦？這里教大家解決方法。

使用工具：迅捷CAD編輯器標準版
免費下載
1．用迅捷CAD編輯器打開想要打印的CAD圖紙，打開后軟件默認在查看器界面，這里請點擊切換到【輸出】菜單面板。

2．切換到輸出后，請在輸出菜單中點擊【打印預覽】，進入打印預覽設置界面。左側就是圖紙打印的預覽效果。

3．在打印預覽窗口中，如果打印圖層不顯示，我們可以有兩種方法解決：

方法一：CAD繪圖設置—編輯圖層

①選擇【CAD繪圖設置】選項卡，并在該項目下點擊【編輯圖層】。

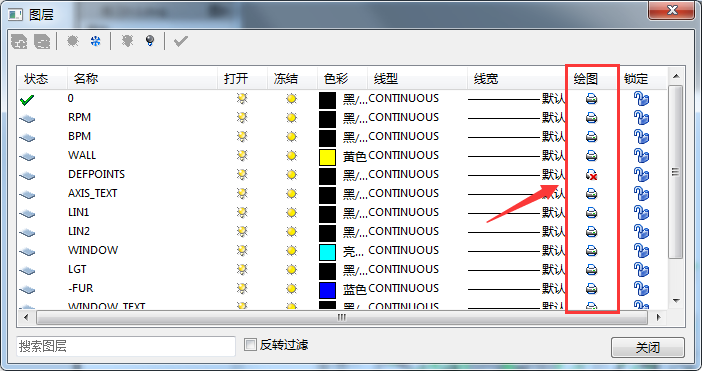

②在彈出的【圖層】對話框中，我們可以看到各圖層列表，以及各圖層的狀態、名稱、打開、凍結、色彩、線型、線寬、繪圖、鎖定等選項。若CAD打印預覽時，圖層不顯示，可以在【繪圖】選項下點擊取消禁止打印按鈕，使其變?yōu)榭纱蛴　?/p>

③設置完成后關閉圖層窗口，再次點擊打印預覽圖，這時就會顯示可打印的圖層。

方法二：繪圖設置

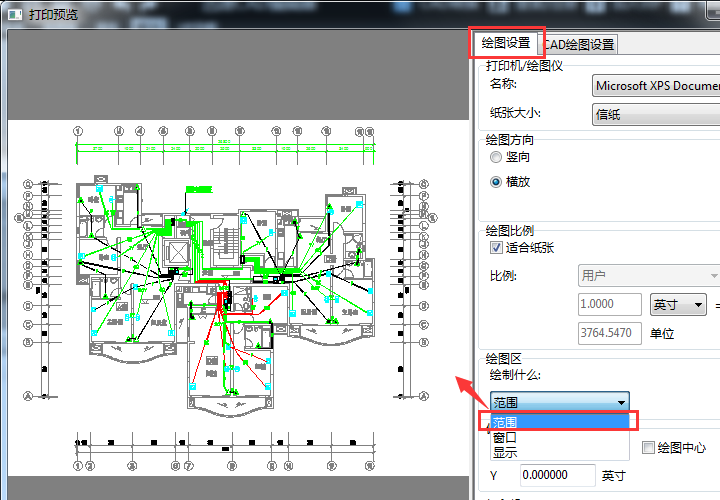

①切換到【繪圖設置】選項卡，在繪圖區中，下拉菜單，選擇【范圍】，打印預覽界面如下圖：

②設置完成后，點擊【應用于布局】-【打印】完成打印即可。

通過以上方法，就可以解決CAD圖層打印不出來的問題。許多CAD圖紙打印方法，可以在軟件幫助中查看。
