在CAD制圖的過程中，如果對圖形對象進行均勻分布對于很多初學者是一個難題，其實在CAD編輯器中有一個命令叫做成列，可以幫助我們解決圖形對象的排列問題，這里教大家方法。

使用工具：迅捷CAD編輯器專業版
免費下載
步驟1，執行【修改】-【排列】命令，彈出【數組】對話框。（陳列快捷鍵：ARRAY，在命令行輸入AR，按回車，也可以彈出數組窗口）

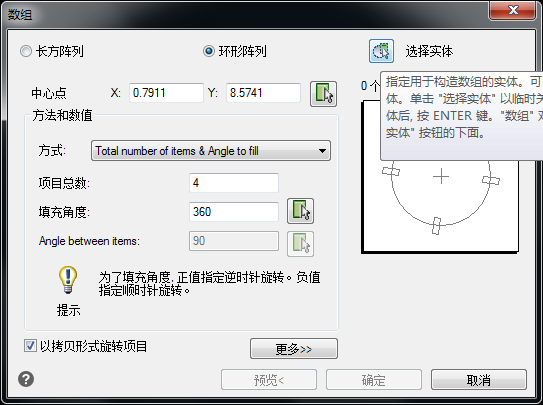

步驟2，在數組對話框中，點擊選擇實體。

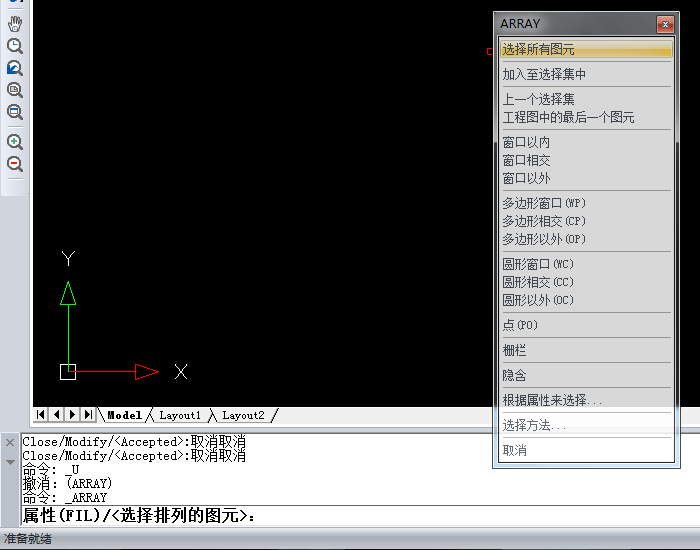

步驟3，選擇排列的圖元，我們可以在對話框中點擊所有圖元，選擇圖元后，按回車鍵。

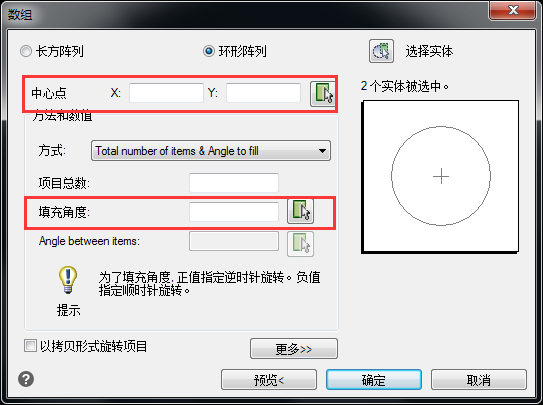

步驟4，在數組對話框中設置陳列方式：

①長方陳列：通過在行和列中復制選定的實體來創建數組；

②環形陳列：通過在指定中心點周圍復制選定圖元來創建數組。

這里我們以環形陳列為例，選擇環形陳列后，點擊選擇中心點、填充角度，可以直接輸入數值。

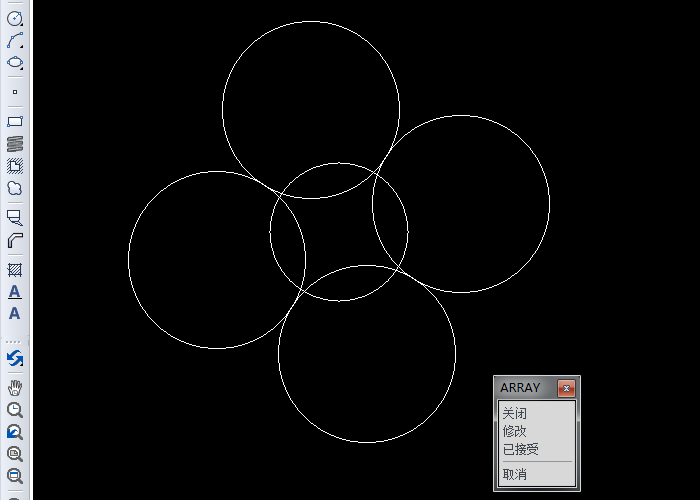

步驟5，選擇完成后，點擊預覽按鈕，預覽沒有問題后，點擊已接收即可；如果不符合自己心意，點擊修改按鈕，返回修改。

小貼士：選擇中心點和填充角度的時候，可以將鼠標放在選擇按鈕上查看選擇方法，角度的默認值是360。了解其它CAD教程的伙伴們，可以在迅捷CAD軟件幫助中查找。
