繪圖過程中計算面積是一種常見的操作，那么我們該如何計算CAD中圖形對象的面積呢？

之前我們有教大家使用迅捷CAD編輯器計算面積的簡單方法（CAD面積測量方法 CAD測量面積快捷鍵是什么？）。在操作上，迅捷CAD編輯器專業版操作和AutoCAD基本相同，但與標準版還是有些微區別的，本期給大家講述使用建筑版計算面積的方法以及命令總匯。

使用工具：迅捷CAD編輯器專業版
免費下載
1、使用查詢面積命令（AREA）

①先使用迅捷CAD編輯器專業版打開你需要計算面積的CAD圖紙，也可以臨時畫一個圖形進行練習。

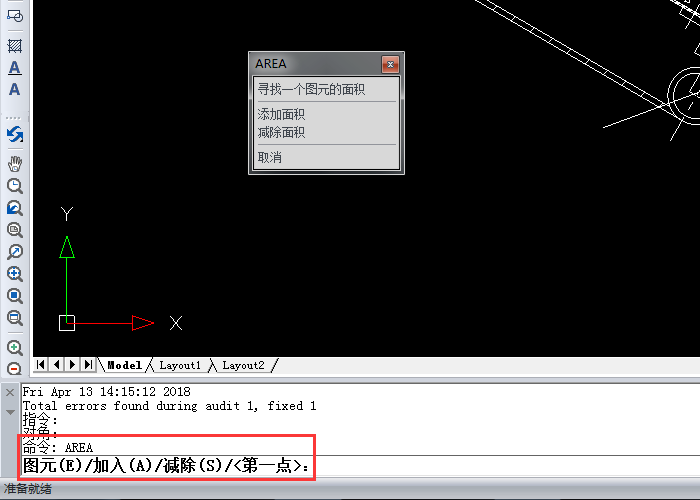

②在命令行輸入查詢面積的命令：AREA（快捷鍵是AA）。輸入后，按回車鍵，命令行提示：圖元（E）/加入（A）/減除（S）/<第 一點>：

根據提示，我們可以直接在圖中指定邊界線測量面積；也可以選擇一個封閉的對象，同時面積可以添加或減除。我們可以根據軟圖形對象選擇相應的方式計算面積，如果是圓、封閉多段線、面域，就可以直接選擇對象來查詢面積。

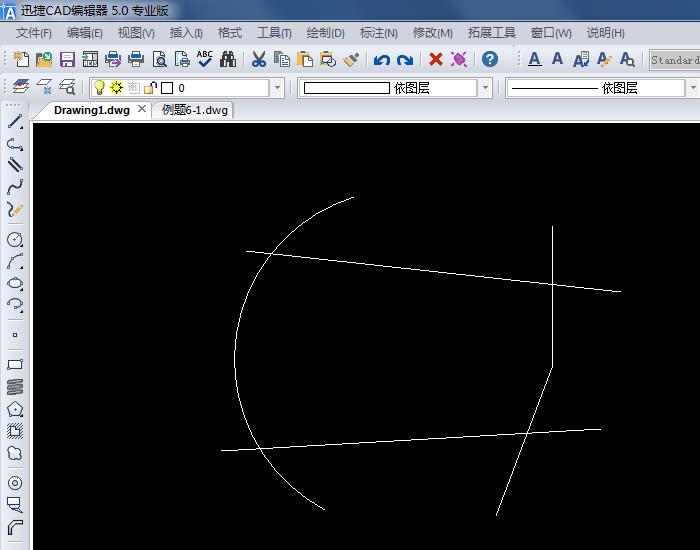

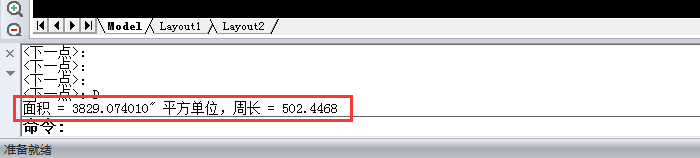

③如果需要計算面積的對象不是封閉圖形，而是交叉線或分開的直線、圓弧，那么可以依次選擇拾取區域的幾個角點，選擇完成后，點擊完成指定區域。即可在底部命令行看到該指定區域的面積了。如圖所示：

2、在工具欄執行查詢面積命令

①執行【工具】-【查詢】-【面積】命令。

②根據彈出提示，尋找一個圖元面積，選擇需要測量圖形對象的第一個點，第二個點……，操作與第一種方法相同。

3、使用邊界命令 (Boundary）命令生成多段線或面域

①如果我們需要測量面積的對象帶有弧線等不規則的圖形，想要計算這樣圖形的面積使用邊線命令比較簡單。

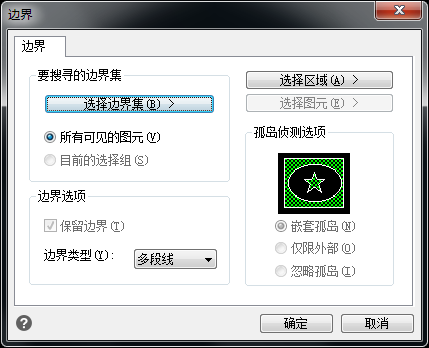

②在命令行輸入BO，按回車鍵，然后在【邊界】對話框中設置選項，單擊【選擇區域】，然后根據命令行提示指定內部幾個點，按回車鍵生成生成邊界。

③生成邊界后，按 Ctrl+1彈出屬性窗口，選定對象即可查看圖形的面積。
