在CAD制圖過程中，CAD圖形對象通常會出現不規則的圖形，當我們面對不規則圖形對象的時候，該如何計算不規則圖形周長呢？本篇教大家使用迅捷CAD編輯器計算不規則圖形周長的方法。

使用工具：迅捷CAD編輯器標準版
免費下載
步驟1，請使用迅捷CAD編輯器打開需要計算周長的不規則的圖形。

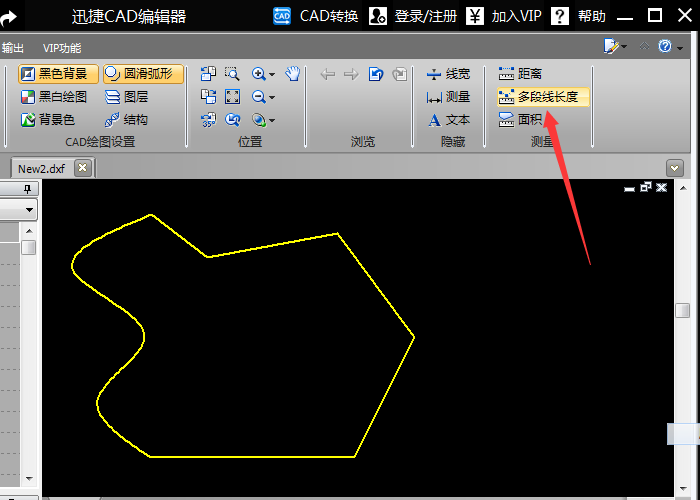

步驟2，在【查看器】選項卡的測量功能區，選擇【多段線長度】。

步驟3，按照不規則圖形的邊線移動光標，進行測量。

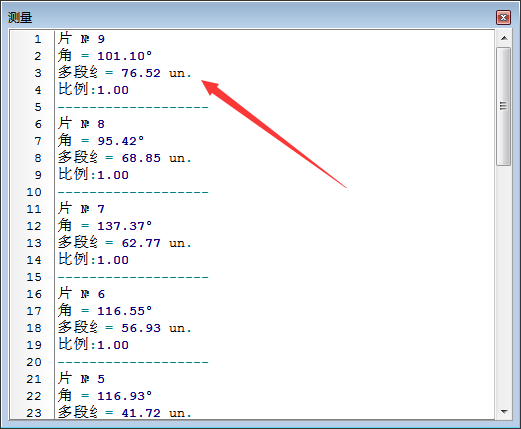

步驟4，測量完成后，就可以在測量窗口查看到這個不規則圖形的長度啦。

除此之外，我們也可以將不規則圖形對象轉換成多段線，然后查看多段線的長度即可。方法如下：

1.使用迅捷CAD編輯器專業版打開一個不規則的圖形。

2.在命令行輸入PE命令。

3.接著按照命令提示再輸入M。

4.然后移動光標選中不規則圖形，按回車鍵確認。

5.這時候命令行將會顯示：是否將直線、圓弧和樣條曲 線轉化為多段線，[是（Y）/否（N）]？直接確認。

6.輸入合并命令J，按確認。

7.接著即可在屬性窗口看到該不規則圖形的周長。
