當我們使用CAD繪圖時，經常需要畫不同角度的直線，這時候該怎么畫呢？

使用工具：迅捷CAD編輯器專業(yè)版
免費下載
1、先打開迅捷CAD編輯器專業(yè)版，點擊左側工具欄中的直線命令，畫一條水平直線做參照。

2、使用直線命令（LINE）點擊水平直線的起點，在彈出的對話框中選擇【角度】。

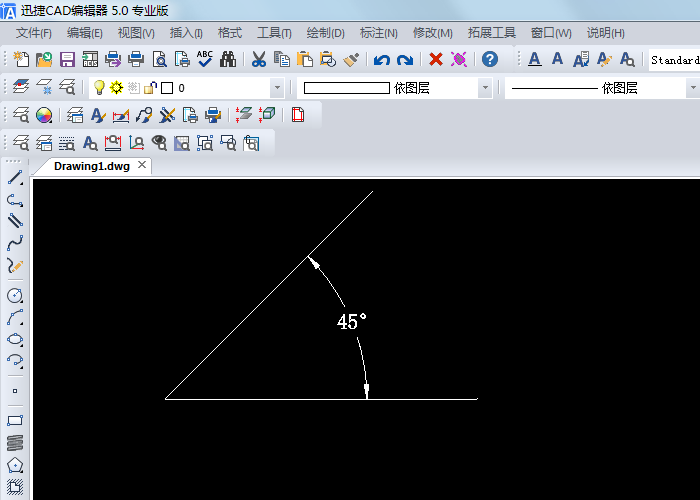

3、在命令行輸入“<45”，按回車鍵，就可以將兩條直線的角度限定為45度。

4、接著，按照合適的長度單擊左鍵，然后退出直線工具即可完成角度繪制。

小提示：

①在動態(tài)輸入模式下，繪制線條的時候可以在光標附近看見自動懸浮框，可以選擇自動測量當前角度，當鼠標移動的時候角度便會隨著移動。

②點擊【標注】-【角度】，可以對我們繪制的角度進行標注。

5、如果你想要在繪制角度的同時，限定直線的長度，可以在命令行輸入“@長度<角度”的命令，角度以X軸為0度，順時針是負，逆時針是正。比如，想要一條長120，角度為60的線，可以按照命令寫成：@120<60。

以上是CAD繪制角度的方法，希望可以幫助到您，其他CAD教程技巧，可以進入軟件幫助查看。
