在CAD制圖過程中，你會死記硬背那些的常規的CAD快捷鍵，或是各種繪圖命令嗎？如果是一開始可能會，但是時間長了，越用越熟練的時候，你會發掘常用的命令對你來說似乎并不是合適的。本篇給大家提供讓你相見恨晚的CAD技巧。

使用工具：迅捷CAD編輯器專業版
免費下載
一、繪圖技巧

1.室內做圖：如標燈位，一般操作是從頭開始，一盞燈一盞燈的標注，其實標一頭一尾，中間標整體，然后修改特性，找到尺寸文字替代，直接輸入”間距*數量=<>”,<>系統會直接將測量數據填入就可以了。這樣畫面清楚明了，統計數量也容易。

2.圖塊block：這個是基礎又好用的技巧，為了作圖方便，可以建立一個自己的圖庫，相關圖塊素材可以在迅捷CAD圖庫中查找并免費下載。

3.設計CAD的用法：CAD比較適合室內設計施工圖的繪制，如果圖塊和圖太多，不能都記住，打開設計界面，就能夠看到所有的圖塊文件，選擇需要的塊，直接拖進圖里即可。

4.鼠標使用：可以試試雙擊中鍵；按中鍵拖動，相當于抓手工具；執行工具-選項-系統配置命令，取消右鍵快捷命令，可實現右鍵單擊確認和重復。

5.中心線繪圖：中 心 線操作可以在繪圖里面的拉長工具，加DE；執行線型-加載-文件-記事本打開-找到相應線型，輸入數字修改，可以修改中心線的線型來符合國標。

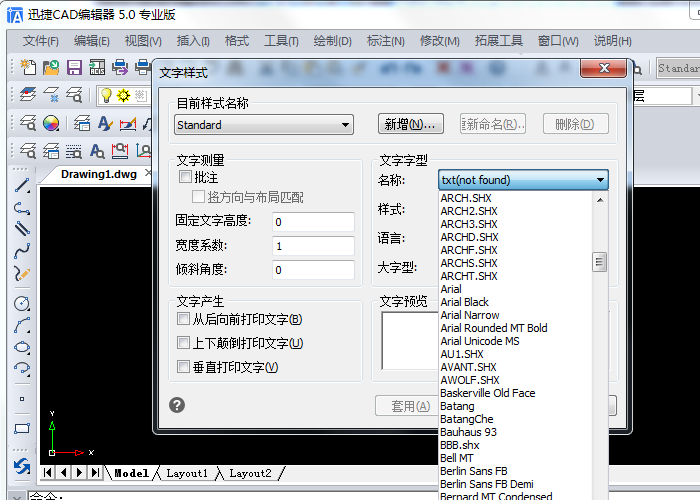

6.快速找到國標字體：調出字體樣式-下拉—輸入Gb，可在出現的gbeitc/gben or隨便選擇。

二、操作習慣

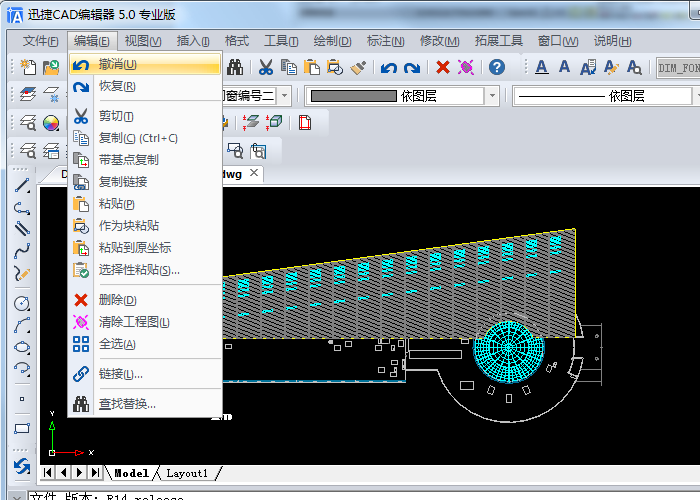

1.撤銷方法：

• 工具欄單擊“撤銷”按鈕，撤銷一步操作
• 按C TRL+Z ，撤銷一步操作
• 輸入U(xiǎn)命令，回車，撤銷一步操作
• 點“撤銷”按鈕后的下拉箭頭，在下拉列表中可一 次性撤銷多步操作
• 輸入U(xiǎn)NDO命令，回車，可以通過輸入數目撤銷多步操作，可以設置開始、結束、標記等選項來定制撤銷操作。
• 輸入OOPS命令，回車，可以恢復剛被刪除的對象，不撤銷其它操作
• 輸入LAYERP命令，回車，可以恢復上一 次的圖層狀態，不撤銷其它操作，前提是LAYERPMODE是打開狀態。
• 在繪制直線、多段線、樣條線，執行copy、偏移等需要多步操作的繪圖和編輯命令時，輸入U(xiǎn)，回車，可撤銷剛剛定位點或生成的圖形。

2.布局多怎么辦？

在制圖的時候，會出現一個布局很多視口的情況，這時要把體系分清楚，比如平立面一個布局就放一張圖紙、節點分成天 地墻三個圖紙。

三、快捷鍵設置

如果按照原始CAD命令畫圖，對你來說有些命令在鍵盤上面可能并不是很方便。我們可以修復快捷鍵命令。比如可以將XL射線改為XX；將標注設置為DD；云線設置為RR等。

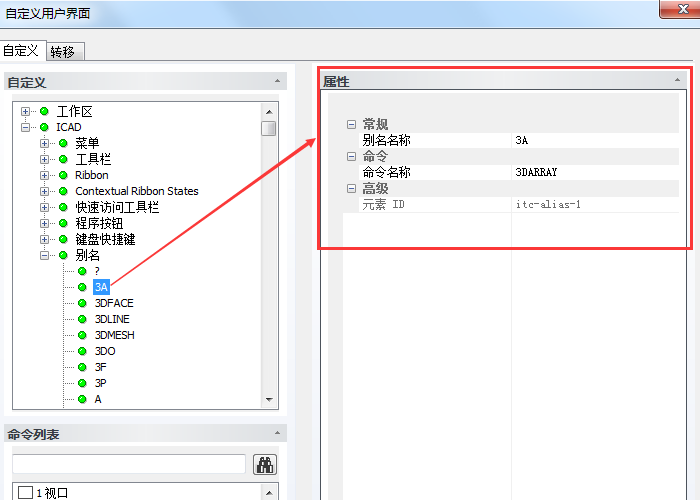

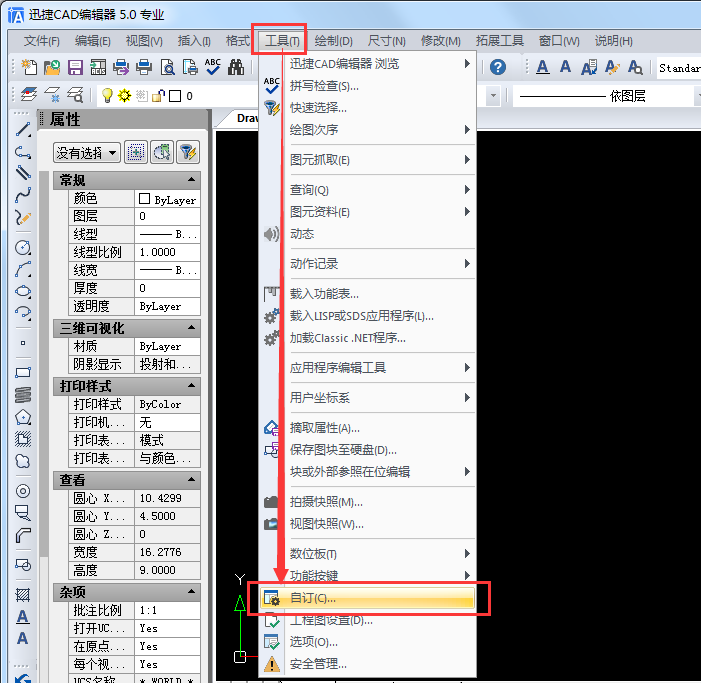

步驟：在迅捷CAD編輯器中選擇【工具】-【自訂】，打開自定義用戶界面后，在自定義面板中點擊?ICAD?前面的+，展開后接著點擊展開別名，“別名”中就是CAD各繪圖命令的快捷鍵。點擊對應別名就可以在右側看到對應的命令。

根據個人習慣，只要用起來操作快，命令又不沖突就可以。

四、如果不小心取消了上次選擇的物體怎么辦？

這時你M移動，再選擇P，上次選擇的物體又一 次出現了，你就不用一個個再去選擇了。

如果您需要CAD圖紙圖塊，那么可以百度搜索迅捷CAD圖庫，希望可以幫助到您們喲。
