繪制圖形對象是CAD中基本技能，除了常規的CAD圓對象繪圖、CAD矩形繪圖外，還有多邊形繪圖，本篇教大家在CAD軟件中如何實現多邊形的繪制。

運行迅捷CAD編輯器，執行多邊形繪圖命令主要有幾種方式：

使用工具：迅捷CAD編輯器專業版
免費下載
1、執行【繪制】-【多邊形】命令

選擇【繪制】-【多邊形】-【多邊形中心-頂點】；

彈出POLYGON對話框，其中有【線條寬度】、【多個多邊形】?jī)蓚€(gè)選項，請選擇【線條寬度】；

在繪圖界面拖動鼠標設置線條寬度，然后點擊右鍵，選擇【指定邊線】；

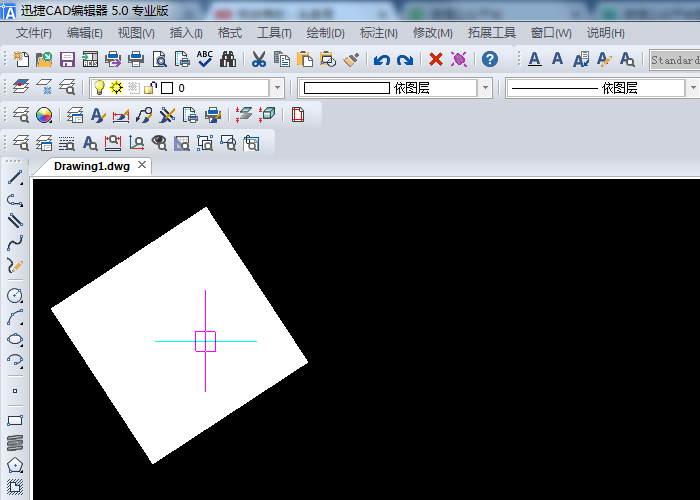

然后拖動鼠標繪制多邊形即可。

2、單擊繪圖工作區中的正多邊形按鈕，繪制多邊形。

3、在命令行輸入POLYGON或者POL并按回車鍵確認。

注：在繪制多邊形時，默認情況下將會在指定多邊形的邊數和中心點后，直接輸入多邊形外接圓的半徑，即可準確繪制多邊形。

【多邊形中心-邊】

通過輸入多邊形的一條邊的邊長來準確繪制多邊形。當定位邊長時，需要分別定位出邊的兩個端點。如在指定邊的兩個端點A、B時，系統按從A至B的順序以逆時針方向繪制出正多邊形。

【多邊形邊線】

通過多邊形一條邊線來準確繪制多邊形。
