測量是CAD繪制中常見的操作，眾所周知，測量圖形或是某一區(qū)域的面積是AA，但是這種測量方法并不適合所有情況，下面教大家CAD測量面積方法。

使用工具：迅捷CAD編輯器專業(yè)版
免費下載
迅捷CAD編輯器的的操作和AutoCAD基本相同，可測量的圖元對象一 定要為一個整體，可以是封閉或開合圖形，對與普通的封閉圖形，例如圓、橢圓、矩形、正多邊形，另外包括圓弧以及由聚合線PLINE（多段線）繪制的圖形，都可以通過選擇該圖元對象后，在屬性中查看面積。

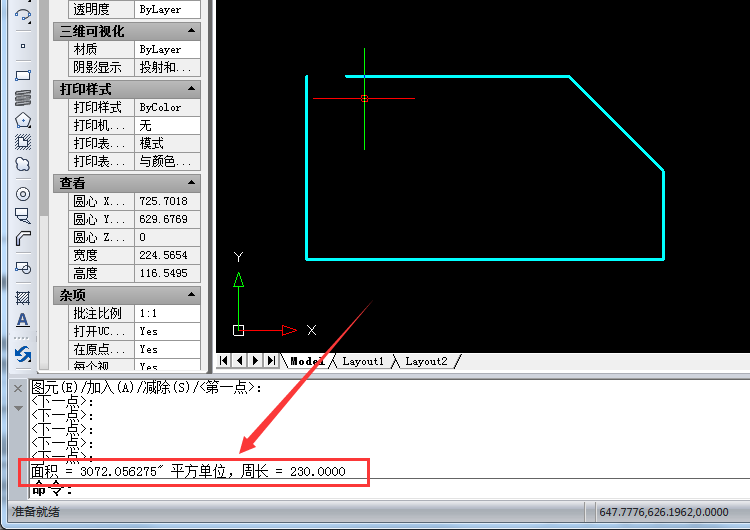

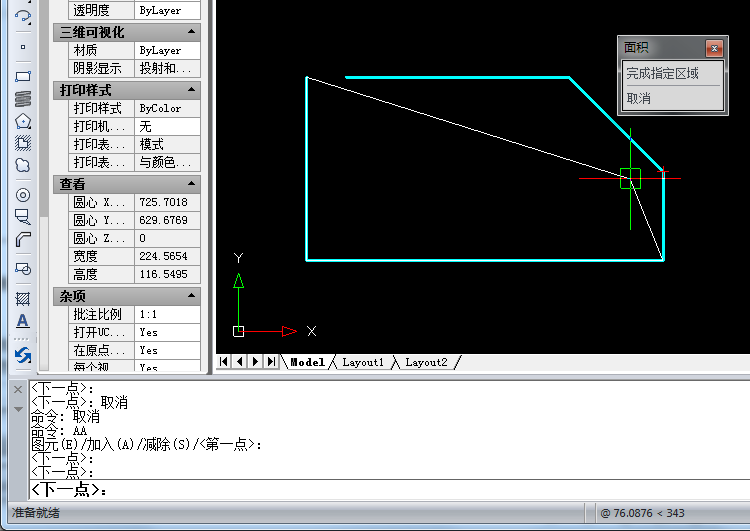

輸入測量面積命令后，可直接通過點擊畫出需測量的面積區(qū)域。繪制完成按空格確認后，下方就會顯示剛剛所測量的面積與周長。

面積測量命令不支持對圖塊的測量，對于其它由多個對象組成的面，無法直接測量面積的，可以使用PLINE聚合線工具繪制出需要測量的面，繪制完成后直接查看屬性中的面積就可以了。
