在CAD中，比例尺通常是用來表示圖紙上的尺寸與實際尺寸之間的比例關系的。比如，1:100的比例尺意味著圖紙上1cm代表實際尺寸的100cm。了解比例尺的概念和原理是繪制圖紙進行設置和調整的基礎。

立即下載

對于新手來說，可能會對這個過程感到有些迷茫。下面，我們將提供一個適合新手的CAD畫圖比例尺調整教程，幫助大家輕松掌握比例尺的設置和調整方法。

一、設置CAD繪圖比例尺

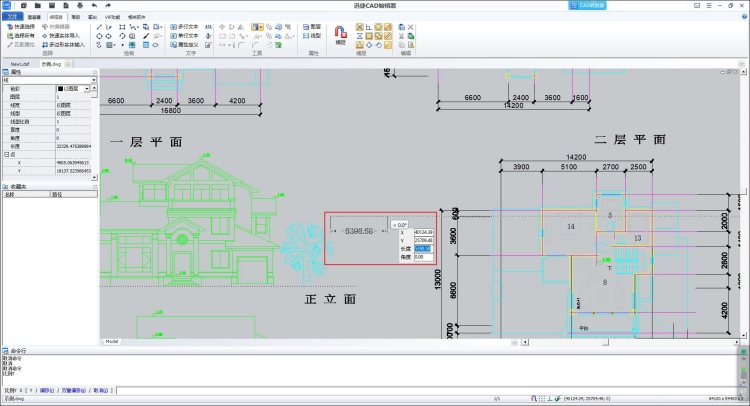

這里，給大家簡單演示一下操作步驟。在迅捷CAD編輯器中打開需要調整的cad畫圖比例尺的圖紙，如下圖。

隨后，在編輯器區，選中圖像右擊，選擇彈出【比例】功能，對其cad畫圖比例尺進行設置。我們需要選擇繪圖單位，如毫米、厘米或米等。這取決于你的設計需求和行業標準。

這里，你可以直接輸入你想要的比例尺數值，如1:100。并保存你的設置并應用到當前繪圖或默認設置中。

以上兩步操作，我們就可以簡單的將cad畫圖比例尺進行設置完畢了，放大圖紙之后，我們也能輕松的看到這些圖紙的比例尺。

二、cad畫圖比例尺設置注意事項

①保持一致性：在調整比例尺時，要確保整個圖紙的比例尺保持一致，避免出現混亂和錯誤。

②備份文件：在進行比例尺調整之前，建議先備份原始文件，以防萬一出現錯誤或不滿意的結果。

學習與實踐：CAD的比例尺設置和調整需要一定的學習和實踐才能掌握。建議多參考相關教程和案例，并結合自己的實際情況進行練習。

通過以上步驟和注意事項的介紹，相信你已經對CAD畫圖比例尺的設置和調整有了更深入的了解。作為新手，建議多加練習和實踐，逐漸掌握這一重要技能。同時，也要關注行業動態和新技術的發展，不斷提高自己的CAD繪圖水平。
