在CAD畫圖工具中，箭頭是必不可少的一項圖形元素，它在設計圖中起著標注、指示和說明等方面作用。無論是工程師、設計師還是其他CAD使用者，掌握如何快速、準確地繪制箭頭都是一項必備技能。本文將介紹三個簡單步驟，幫助你輕松在CAD中繪制箭頭。

立即下載

一、 cad畫箭頭準備工作

在開始繪制箭頭之前，你需要確保CAD軟件已經打開，并且你已經創建了一個適合繪制的工作環境。這包括選擇合適的圖層、設置合適的線型和顏色等。此外，還需要確認你的CAD軟件版本支持繪制箭頭的功能。

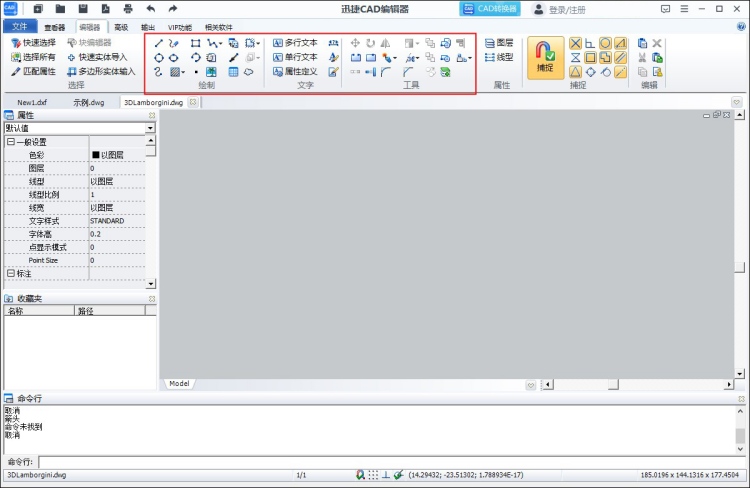

二、繪制箭頭工具——迅捷CAD編輯器

（1）在軟件頂部菜單欄中選擇“繪制”選項，然后選擇“箭頭”命令。

（2）在彈出的“箭頭”對話框中，可以選擇箭頭的類型、大小和顏色等參數。根據需要選擇合適的參數，然后點擊“確定”按鈕。

（3）在CAD畫布中點擊鼠標左鍵，確定箭頭的起始點。然后根據提示，移動鼠標到箭頭的終點，再次點擊鼠標左鍵，完成箭頭的繪制。

除了上述基本方法外，許多CAD軟件還提供了更高級的箭頭繪制工具和功能，如自定義箭頭樣式、批量繪制箭頭等。你可以根據具體需求和軟件版本，進一步探索和學習這些高級功能，以提高繪制箭頭的效率和精度。

繪制箭頭在CAD設計中是一個簡單但重要的操作。通過掌握本文介紹的三個步驟，你可以輕松地在CAD中繪制出清晰、準確的箭頭，為你的設計工作增添更多的便利和效率。隨著你對CAD軟件的不斷熟悉和實踐，你將能夠繪制出更多復雜、精美的圖形和模型，展現出你的設計才華和創造力。
