在CAD中，線條的樣式多種多樣，其中虛線作為一種特殊的線條樣式，在圖紙表達中起到了重要的作用。虛線不僅可以用于表示隱藏或不可見的線條，還可以用于區分不同的圖層或表示特定的繪圖意圖。掌握如何在CAD中繪制虛線，對于提升繪圖效率和表達清晰度具有重要意義。

立即下載

接下來，我將以一款廣泛使用的CAD工具——迅捷CAD編輯器為例，為大家介紹如何繪制虛線。

迅捷CAD編輯器是一款簡潔易用的CAD繪制工具，它不僅支持繪制，還提供了格式轉換、文字標注、快速看圖等功能，軟件內置的簡易編輯功能，適合新手操作。它可以用于繪制CAD設計施工圖紙、電圖圖、機械圖、裝修設計圖紙等等，其操作不僅簡單，在官網還有著豐富的繪制教程，適合0基礎的小伙伴日常學習。

迅捷CAD編輯器——虛線繪制操作

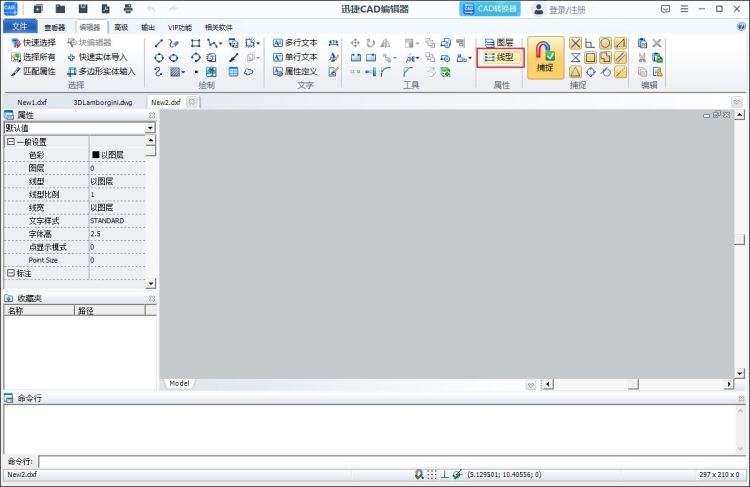

首先，打開迅捷CAD編輯器軟件并新建一個繪圖文件。在繪圖界面中，選擇“線型”工具。

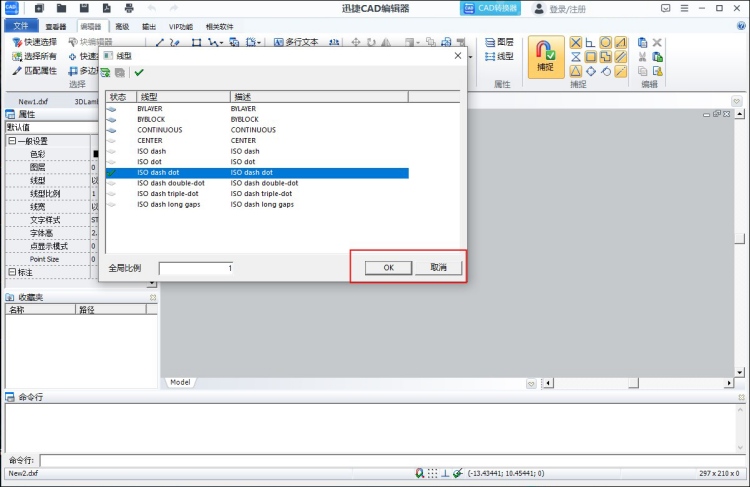

在“線型”選項中，可以看到多種預設的線型，包括實線、虛線、點劃線等。選擇需要的虛線樣式，即可在繪圖界面中繪制出虛線。

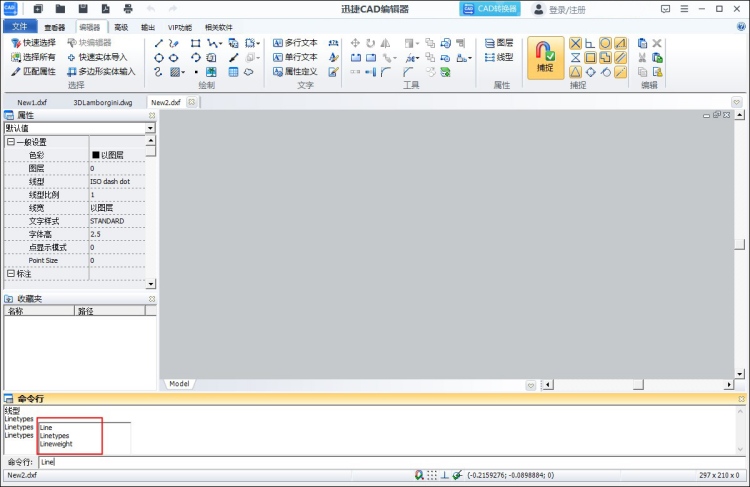

除了直接在屬性窗口中選擇虛線樣式外，迅捷CAD編輯器還提供了更加靈活的虛線設置方式。在“命令行”窗口直接輸入【line】選擇【Linetypes】選項，也可以進行設置虛線操作，通過調整就可以繪制出虛線。

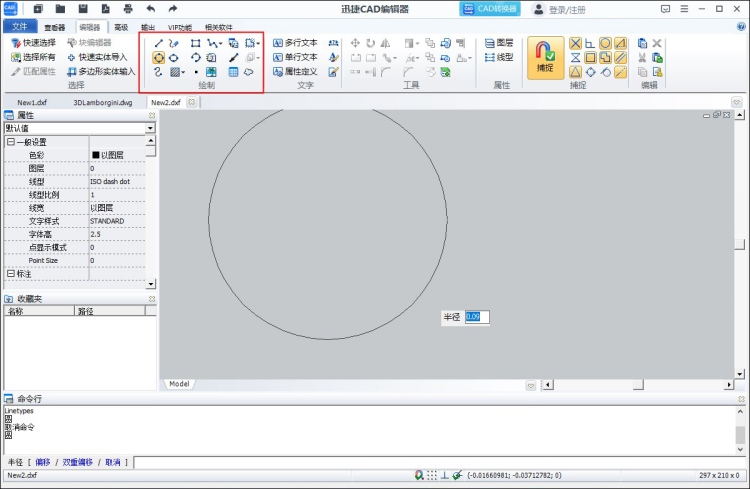

隨后，在繪制工具里選擇你所要繪制的圖形，即可繪制出虛線圖形。對于新手來說，掌握CAD中的虛線繪制技巧需要一定的練習和實踐。建議初學者多參考官方教程和在線資源，結合實際繪圖需求進行練習，逐漸熟悉并掌握虛線的使用方法。

虛線是CAD繪圖中的重要元素之一，掌握其繪制方法對于提升繪圖效率和表達清晰度具有重要意義。通過迅捷CAD編輯器這款強大的CAD工具，我們可以輕松地繪制出各種樣式的虛線，滿足不同的繪圖需求。
