在CAD（計算機輔助設計）繪圖過程中，塊（Block）是一種非常實用的功能，它可以將一組圖形對象組合成一個整體，方便我們進行復制、移動和修改等操作。熟練掌握CAD創建塊的操作，不僅可以提高繪圖效率，還能讓設計更加規范和標準。本文將為大家詳細介紹如何在CAD中創建塊，并推薦一款功能優秀的CAD編輯軟件——迅捷CAD編輯器，幫助大家更加輕松地完成CAD繪圖工作。

立即下載

一、為什么需要?jiǎng)?chuàng)建CAD塊？

在CAD繪圖過程中，我們經常需要重復使用某些圖形對象，如門、窗、標注等。如果這些對象都是單獨繪制的，那么每次需要使用時都需要重新繪制，不僅效率低下，而且容易出錯。通過將這些對象創建成塊，我們可以將它們保存為一個獨立的整體，方便在需要時進行插入和編輯，大大提高了繪圖效率。

二、如何使用迅捷CAD編輯器創建CAD塊？

1.啟動迅捷CAD編輯器：首先，打開您電腦上的迅捷CAD編輯器軟件。這款軟件界面簡潔明了，功能齊全，非常適合初學者和專業用戶。

2.繪制或選擇圖形對象：在迅捷CAD編輯器中，您可以使用各種繪圖工具繪制所需的圖形對象，或者選擇已有的圖形對象。確保這些對象都是您想要?jiǎng)?chuàng)建成塊的部分。

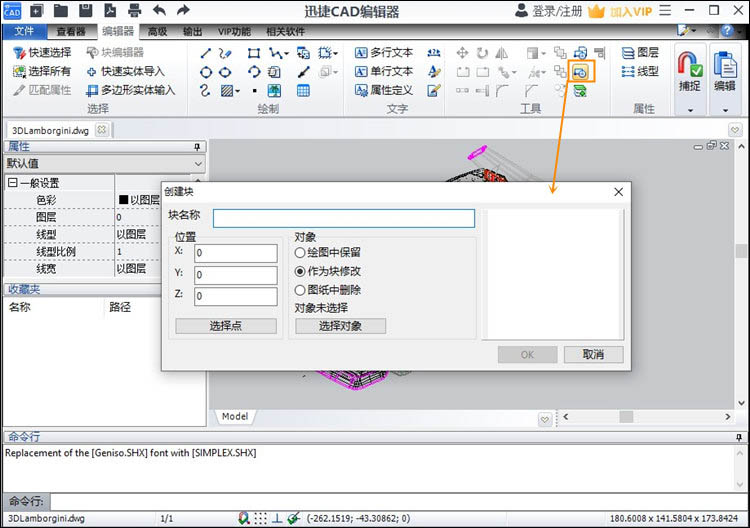

3.創建塊定義：在軟件菜單欄中，選擇“塊”或“創建塊”選項。在彈出的對話框中，您需要為塊定義一個名稱，并設置插入點（即塊在插入時的參考點）。

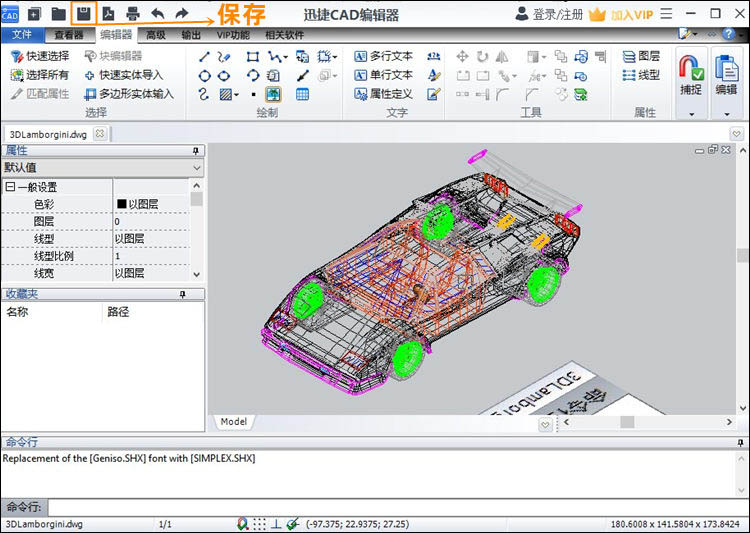

4.保存塊定義：完成塊定義后，點擊“確定”或“保存”按鈕，將塊定義保存到您的CAD文件中或指定的塊庫中。

5.插入塊：在繪圖過程中，當您需要使用該塊時，只需在菜單欄中選擇“插入塊”選項，然后從塊庫中選擇之前創建的塊，即可將其插入到當前繪圖區域中。

三、創建CAD塊的注意事項

在創建和使用CAD塊時，有幾點需要注意：

①確保塊內的圖形對象都是您想要?jiǎng)?chuàng)建的部分，避免包含不必要的元素。

②合理設置插入點，以便在插入塊時能夠準確定位。

③定期整理和管理塊庫，避免塊定義混亂或重復。

通過本文的介紹，相信大家已經掌握了在CAD中創建塊的基本操作。迅捷CAD編輯器作為一款功能優秀的CAD編輯軟件，不僅提供了創建塊的便捷功能，還支持多種CAD格式的導入和導出，滿足了不同用戶的需求。無論是初學者還是專業用戶，都可以通過學習和掌握迅捷CAD編輯器的各項功能，提高CAD繪圖效率和質量。希望本文能夠幫助大家更好地利用CAD創建塊的功能，為您的CAD繪圖工作帶來便利和效益。
