CAD對我們來說并不陌生，無論是建筑施工還是房屋設計等方面，都會涉及到通過CAD來繪制圖紙的操作。CAD 圖紙是計算機輔助設計的重要成果，用于表示設計師在設計過程中所看到的形狀和結構。對于CAD制圖初學者來說，看懂CAD圖紙是非常重要的一步。本文接下來就來介紹怎么看CAD圖紙，以及其制圖初學入門必備要點。

查看CAD圖紙借助工具

在看懂 CAD 圖紙之前，初學者需要先掌握 CAD 繪圖的基本命令，如繪圖、修改、鏡像、旋轉、比例尺和圖層等。這些命令可以在 CAD 軟件中使用，用于創建、修改和編輯 CAD 圖形。其次還要了解各種 CAD 圖紙格式，每種格式都有不同的尺寸和分辨率，看會了以便正確地打印和查看圖紙。

查看CAD避免不了需要軟件工具的幫忙，迅捷CAD看圖就是其中可以幫助我們高效查看圖紙的有利工具。迅捷CAD看圖是一款簡潔小巧的CAD圖紙瀏覽工具，可脫離AutoCAD環境對DWG、DXF文件進行快速瀏覽，并且其運行速度快，完整顯示圖紙布局，圖塊識別，支持平移、縮放、測量、標注、轉換等眾多功能

立即下載

CAD圖紙具體查看步驟

首先打開軟件，打開界面的【打開圖紙】按鈕，出現對話框后，可以在其中找到您想要查看的圖紙。此外，也可以通過點擊【快速搜索】按鈕，直接搜索文件名稱，快速定位并打開所需的圖紙。

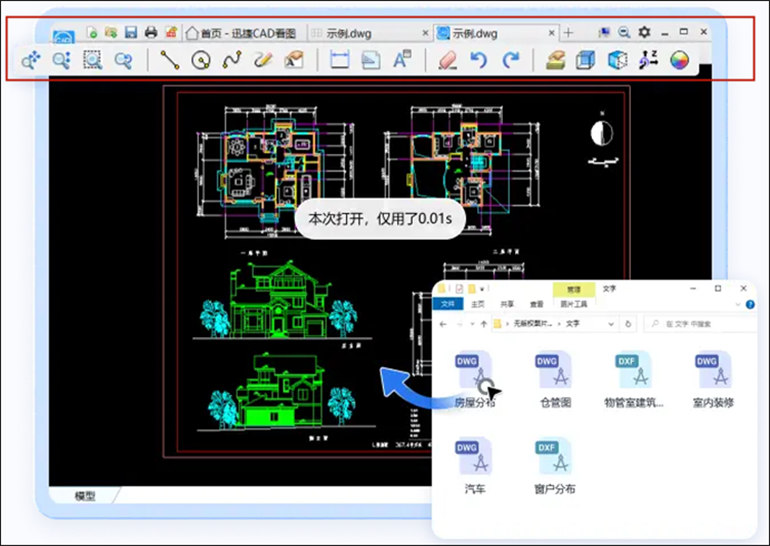

CAD圖紙導入后，在操作界面的頂部工具欄里，有許多實用的工具，比如畫線、文本標注、測量面積、刪除和圖層的顯示等。不僅能夠查看圖紙，還可以對其進行編輯操作。同時，可通過滾動鼠標滾輪的方式，來放大以便更仔細地查看細節。

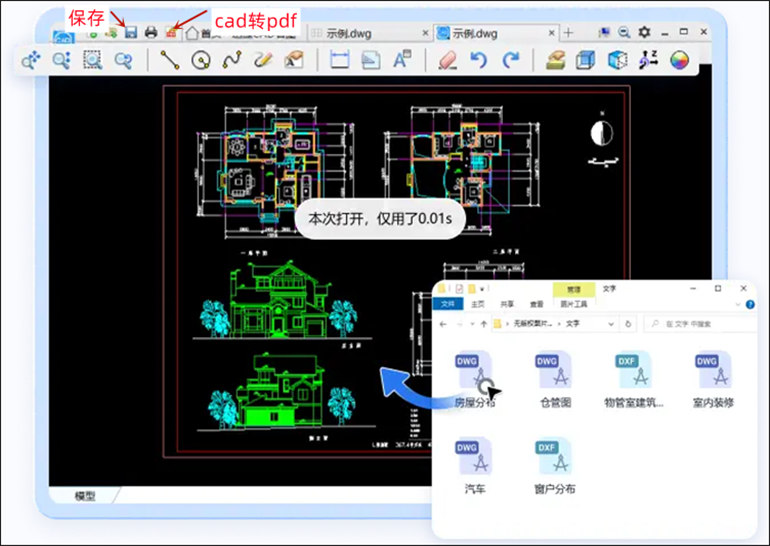

編輯修改處理好后，點擊上方菜單欄中的【保存】按鈕將文件保存到本地。若想要將CAD文件轉換為pdf文件的話，可以點擊“保存”按鈕旁的“文件輸出”按鈕即可。

總之，借助工具可以熟練查看CAD圖紙，大大提高效率。但不管怎么說，學習CAD制圖還是需要不斷地練習和實踐，只有這樣才能真正掌握制圖技能。

好啦，今天關于“CAD圖紙怎么看”的相關內容就介紹到這里了，對此感興趣的小伙伴可以打開工具自己嘗試一下，希望今天的內容能對大家有所幫助。
