說起CAD圖紙很多的朋友都很熟悉，因?yàn)镃AD圖紙?jiān)诤芏囝I(lǐng)域都有應用。那CAD圖紙是使用CAD編輯器制圖軟件來進行繪制的，圖紙的格式通常為dxf格式或者是dwg格式的。對于才接觸CAD的伙伴們來說都會有一個問題，那就是CAD編輯器哪個好用？如何使用CAD編輯器呢？那下面想要了解的就和小編一起來看看。

使用工具：迅捷CAD編輯器

免費下載

分享理由：操作簡單，能為編輯DWG、DXF格式圖紙

特色功能使用：

1.批量打印

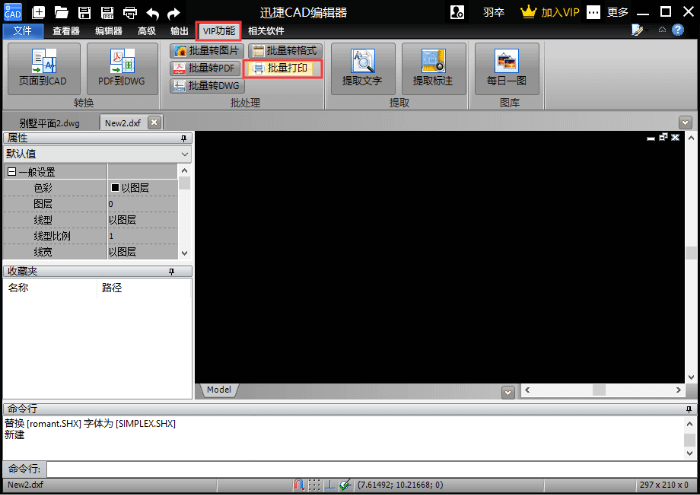

打開迅捷CAD編輯器，進入到CAD編輯器的主界面后點擊菜單欄中的“VIP”功能選項，在“批處理”工具欄中在點擊“批量打印”選項。

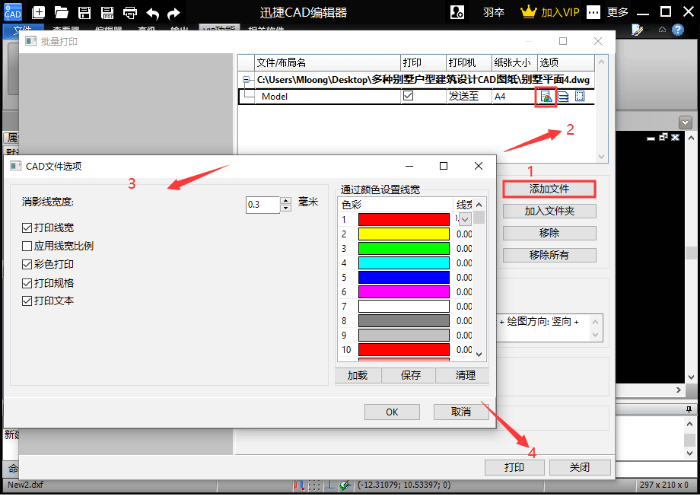

接下來就會進入到“批量打印”的界面中，在點擊“添加文件”將需要批量打印的圖紙進行添加，之后在“打印”欄中對需要打印的圖紙文件進行勾選。點擊選項中的“CAD文件選項”進入到CAD文件選項界面中，根據圖紙打印的需求進行相應的線寬設置。然后在點擊“打印”按鈕進行CAD圖紙的批量打印。

2.批量轉格式

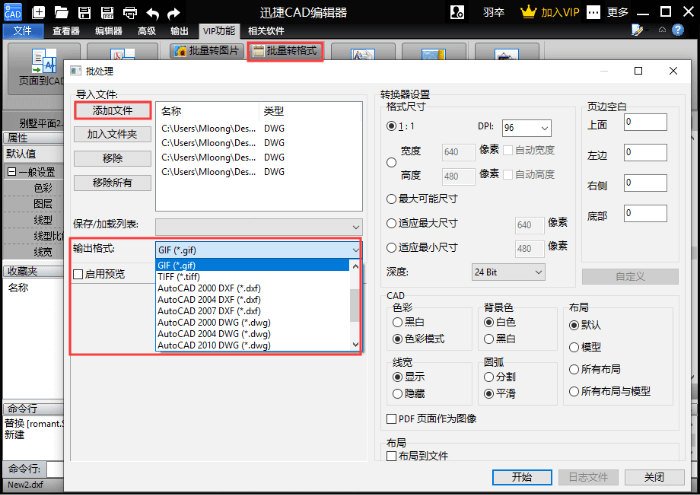

將CAD編輯器中的菜單欄選項切換到“VIP”功能欄中，點擊“批量轉格式”選項，進入到“批處理”界面中后在點擊“添加文件”，添加好CAD圖紙。然后在“輸出格式”中根據圖紙格式轉換需要進行設置，之后在點擊“開始”按鈕就可以進行批量轉格式了。

3.提取標注

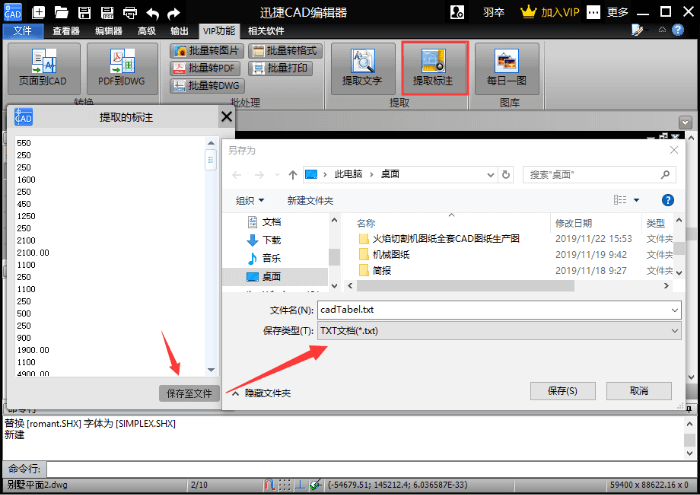

在CAD中打開一張需要使用的CAD圖紙文件，上方菜單欄切換到“VIP”功能欄中，找到其中的“提取”選項，選項“提取標注”。之后就可以將圖紙中標注的數據提取出來了。大家還可以點擊“保存至文件”選項，將圖紙中提取的標注以TXT文檔的格式另存為電腦桌面上。

4.圖紙合并

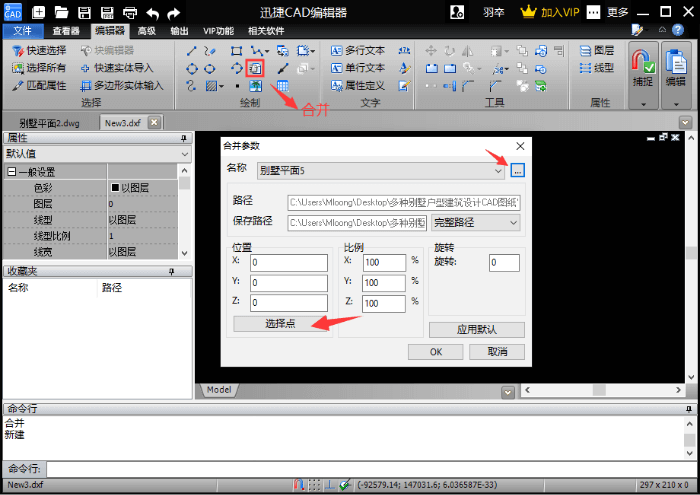

在編輯器功能界面中找到“繪制”功能區，點擊其中的“合并”選項，在界面彈出的“合并參數”中點擊“…”按鈕，添加需要合并的CAD圖紙。緊接著圖紙?zhí)砑雍弥笤邳c(diǎn)擊“選擇點”。之后在點擊“OK”按鈕，就可以將CAD圖紙合并。

5.圖案填充

在編輯器工具界面中，點擊繪制功能欄中的“圖案”，在跳轉出的“邊界圖案填充與過渡色”中選擇好填充圖案的樣式以及色彩。在設置“角度”和“比例”大小，然后在點擊“選擇點”。之后點擊“OK”按鈕就可以將圖案填充。

6.調整圖紙線寬

打開需要使用的CAD圖紙，鼠標點擊圖紙中任意線段，在CAD編輯器左側中有一個“屬性”面板，在屬性面板中就可以對圖紙中的線寬進行調整，還可以對線型、色彩、圖層、線型比例進行相應的修改。

以上就是迅捷CAD編輯的使用方法，希望小編分享的內容能夠幫助到大家。那學會了CAD編輯器的使用方法。大家也會想知道查看圖紙是使用的CAD看圖軟件的使用方法吧？想要知道的伙伴們可以關注后續分享的CAD技巧哈。
