在日常CAD工作中，我們經常需要對不同類型的文件進行格式轉換，CAD轉換成JPG圖片就是其中之一。但是我們在將CAD圖紙文件導出成JPG圖片格式的時候，可能會出現轉換質量不佳，JPG圖片模糊不清等問題。這一問題該如何解決呢？今天我就 在這里和大家討論一下，CAD導出JPG如何控制轉換質量？具體要怎么操作呢？下面我們就以迅捷CAD編輯器標準版為例來演示一下。演示操作如下：

使用工具：迅捷CAD編輯器標準版
免費下載

先在瀏覽器中搜索【迅捷CAD】字樣進入官網，然后點擊菜單欄中的【軟件下載】-【迅捷CAD編輯器標準版】選項，切換到迅捷CAD編輯器標準版版頁面，點擊【立即下載】，把迅捷CAD編輯器標準版下載安裝到電腦桌面。

啟動CAD軟件進入到使用界面，點擊【打開】按鈕，在彈出的【打開】彈窗中找到需要的CAD圖紙打開。

單張CAD導出JPG格式

點擊菜單欄【保存】選項按鈕，這時候會彈出【另存為】彈窗。在【另存為】彈窗中，我們選擇好保存位置，然后在的【保存類型】欄中，選擇保存類型格式為【JPG】格式。

點擊【另存為】彈窗中的保存按鈕之后，會彈出【輸出文件尺寸】次彈窗。我們可以根據需要在其中對將要導出的JPG格式圖片做想要的設置來控制轉換質量。然后點擊【OK】按鈕，該張CAD圖紙會導出成JPG格式圖片。

批量添加CAD導出JPG格式

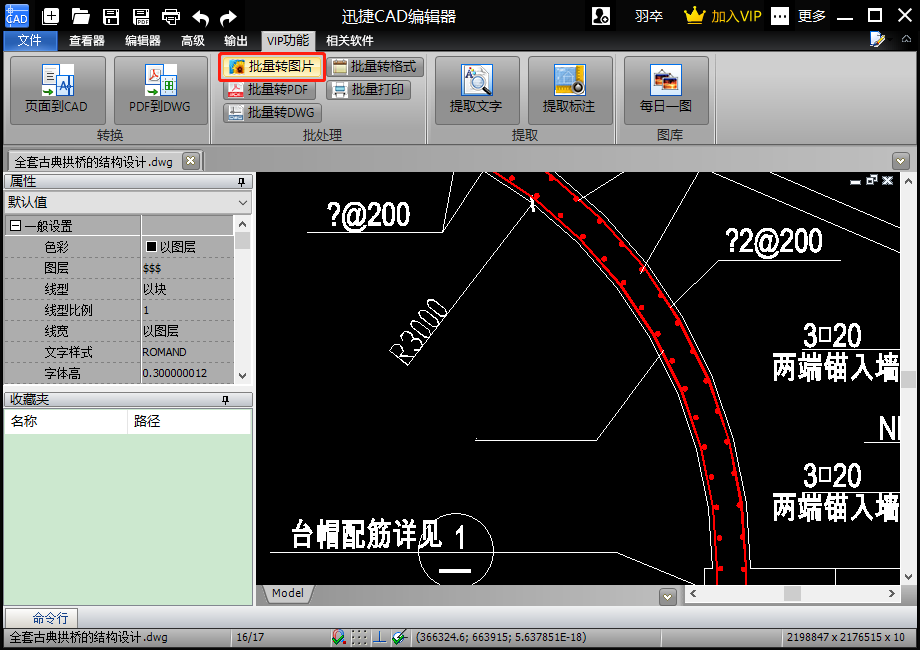

切換菜單欄到【VIP功能】頁面，點擊批處理工具欄中的【批量轉圖片】選項按鈕，這時候會彈出【批處理】彈窗頁面。

在【批處理】彈窗中，我們先選擇需要的CAD圖紙文件進行添加：

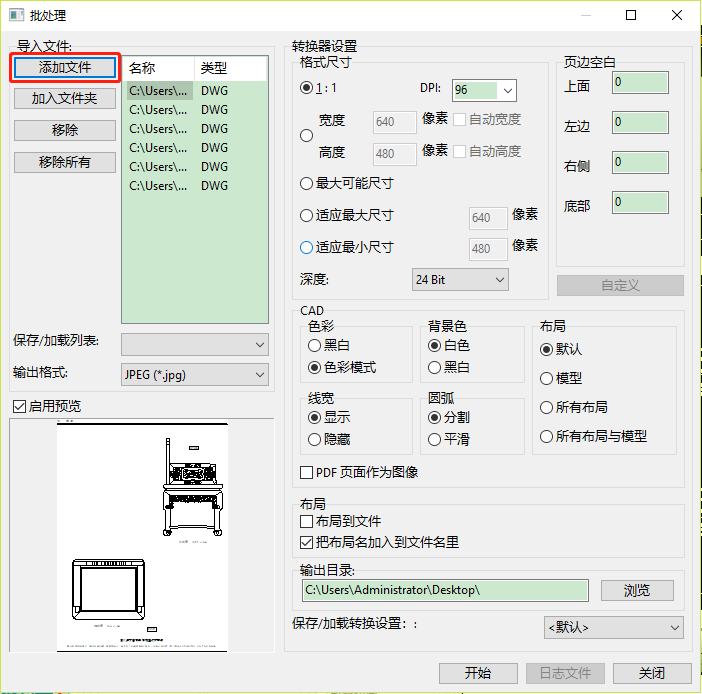

①可以選擇點擊【添加文件】，在彈出的【打開】次彈窗里找到需要的CAD圖紙?zhí)砑拥健九幚怼宽撁妗?/p>

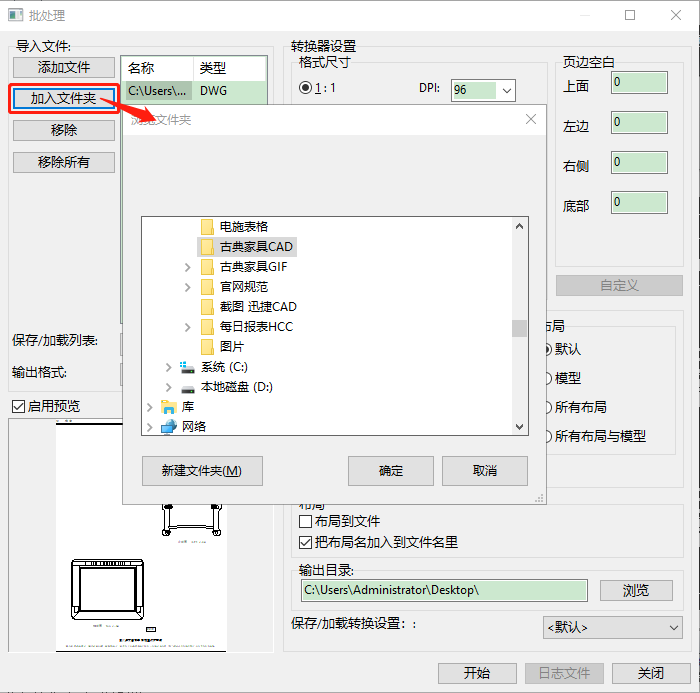

②可以選擇點擊【加入文件夾】，在彈出的【瀏覽文件夾】彈窗中找到需要的CAD圖紙文件夾添加【批處理】頁面。

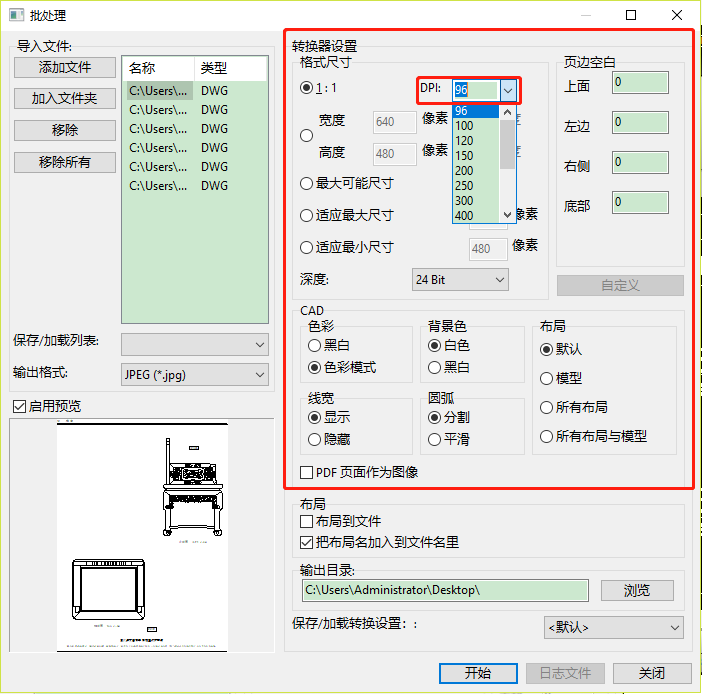

添加好需要轉換的CAD圖紙文件后，我們可以在【批處理】彈窗頁面中的【轉換器設置】選項設置里對將要導出的JPG格式圖片做想要的設置來控制轉換質量。例如在“格式尺寸”選項設置下對【DPI-圖像每英寸長度內的像素點數】進行設置，DPI越高，圖片掃描的清晰度越高。

在【輸出格式】欄中選擇【JPG格式】選項，然后點擊【輸出目錄】右側的【瀏覽】按鈕，選擇合適的保存位置存儲將要導出的JPG格式圖片。而后點擊【開始】按鈕，批量添加的圖紙會將CAD轉換成JPG。

使用迅捷CAD編輯器標準版將CAD圖紙導出成高質量的JPG格式圖片，顯示如下圖：

以上就是CAD導出JPG如何控制轉換質量的操作方法，實 用簡單又方便，想要了解其他有關迅捷CAD的相關教程，可以在軟件幫助中進行查找，希望能夠幫助到大家。
