如何測量三角形的斜邊長度？

發表時間：2023年5月26日 星期五

在初學CAD制圖的時候，我們繪進行各種繪制練習來加強繪圖技巧。有時候就需要對繪制的CAD圖形進行修改、測量等操作。今天我想和大家分享一下，在繪制三角形的時候，如何測量三角形的斜邊長度？演示操作步驟如下：

如何測量三角形的斜邊長度？

使用工具：迅捷CAD編輯器專業版
免費下載

我們先運行迅捷CAD編輯器專業版，使用CAD制圖軟件繪圖工具里的【直線】工具在繪圖窗口里任意繪制一個三角形。同時給三角形的三條邊標記為a、b、c三條邊。

繪制一個三角形

我們知道三角形的兩條直角邊a、b邊的長度可以使用命令【DLI】測量并且標注出來。

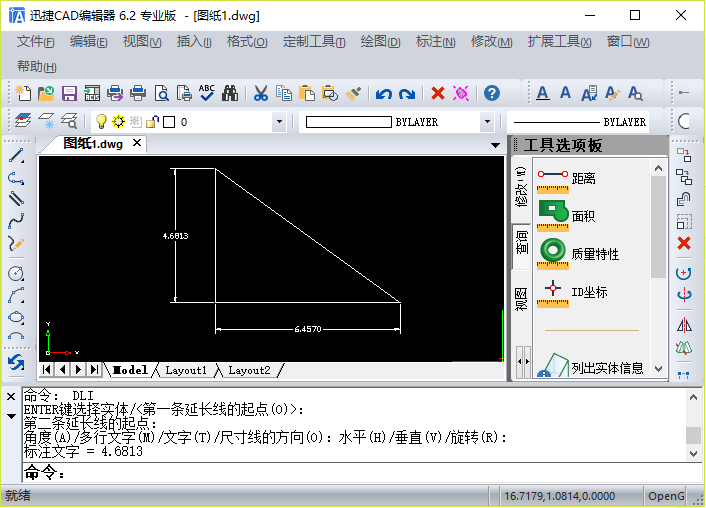

使用命令【DLI】快 速測量并且標注a、b邊的長度

但是斜邊c卻無法使用命令【DLI】測量標注出來，若是使用【DLI】命令測量斜邊c，這時候會直接顯示出直角邊a或是b的長度標注。

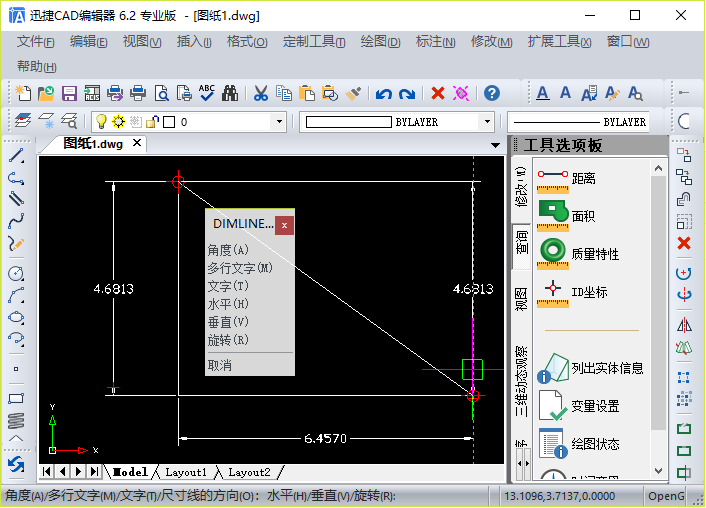

斜邊c卻無法使用命令【DLI】測量標注出來

這時候就需要測量標注斜線的命令【DAL】來測量了。在命令框輸入【DAL】命令字符，然后按照命令提示操作，會直接測量并標注出斜邊c的長度。命令操作顯示如下：

命令：DAL
ENTER鍵選擇實體/<第一條延長線的起點(O)>：
第二條延長線的起點：
角度(A)/多行文字(M)/文字(T)/<尺寸線的位置(L)>:
標注文字=7.9754

在命令框輸入【DAL】命令字符

或是我們直接點擊菜單欄中的【標注】-【對齊】命令選項，然后移動光標選中斜邊c的兩個端點，會直接測量并標注出斜邊c的長度。命令操作顯示如下：

命令：_DIMALIGNED
ENTER鍵選擇實體/<第一條延長線的起點(O)>：
第二條延長線的起點：
角度(A)/多行文字(M)/文字(T)/<尺寸線的位置(L)>:
標注文字=7.9754

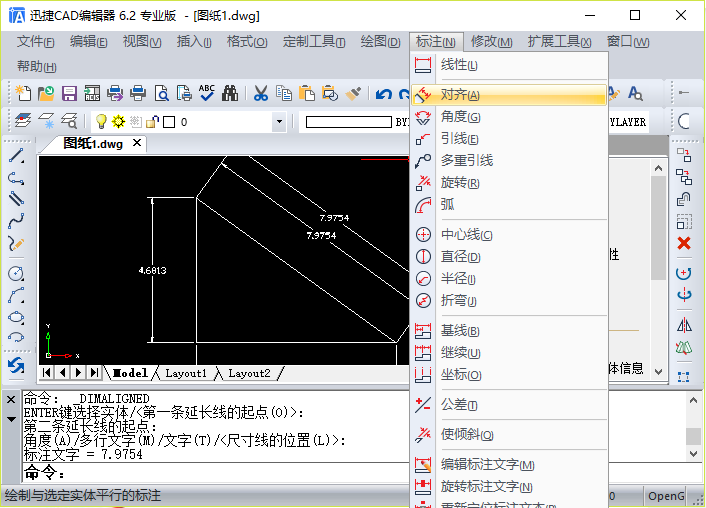

【標注】-【對齊】命令選項

若是只要測量斜邊c的長度但不需要標注出來，我們也可以直接在命令框中輸入【DIST】命令字符，或是點擊工具選項版里的【查詢】-【距離】選項工具，按照命令提示操作，會直接測量出斜邊c的長度。命令操作顯示如下：

命令：_DIST
距離起始點:
終點:
距離等于= 7.9754, XY面上角 = 324, 與XY面夾角 = 0
X 增量= 6.4570, Y 增量 = -4.6813, Z 增量 = 0.0000

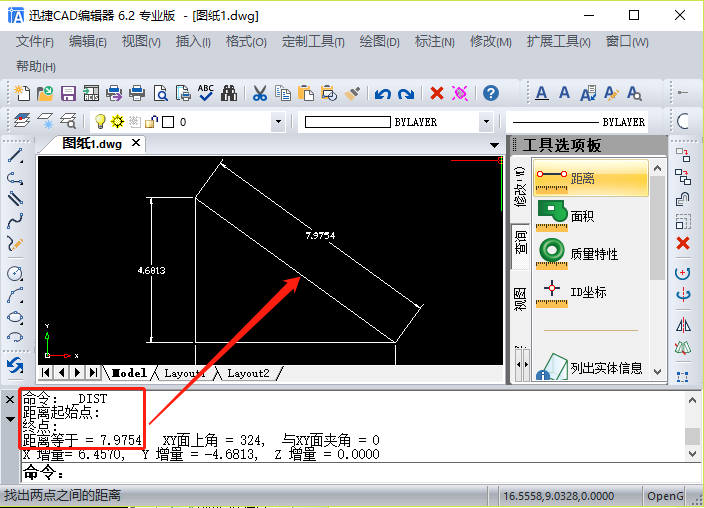

【查詢】-【距離】選項工具

以上就是在迅捷CAD編輯器專業版里，測量三角形的斜邊長度操作的具體演示方法步驟。想要學習CAD制圖的小伙伴們不妨自己試一試。
