直線，在CAD制圖是一種常見的繪圖方式，在CAD制圖中少不了各種CAD直線命令，長的、短的、有角度的，CAD快捷鍵，今天給大家?guī)鞢AD直線命令圖文詳解，教你完成CAD直線繪圖。

使用工具：迅捷CAD編輯器專業版
免費下載

一、CAD直線命令在哪？如何啟動？

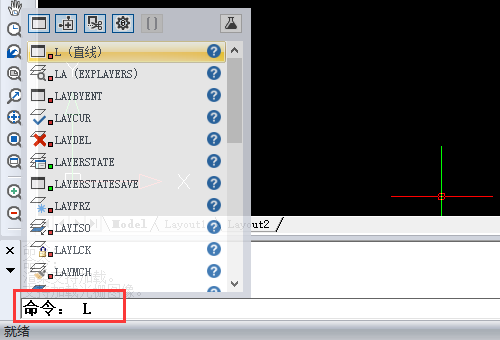

打開迅捷CAD制圖軟件，用戶可以點擊工具欄的直線命令按鈕，也可以點擊頂部菜單欄【繪圖】-【直線】激活只想命令，或者直接在命令行輸入CAD直線快捷鍵L，按回車。

二、CAD直線繪制

激活直線命令就可以畫直線了，當然根據自身需要，你可以使用多種方法在CAD中繪制直線：

方法1，隨意的直線

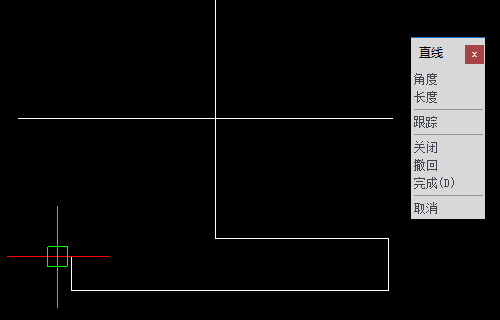

①點擊激活直線命令后釋放鼠標，在繪圖區選擇直線的起點，也就是一個點，選擇后放開鼠標，移動選擇第二個點，這樣就可以完成一條直線的繪制啦，這時候還可以繼續畫直線，如果這條直線就是你想要的，那么直接按回車結束繪制就好。

②當然，我們可以在繪制直線時對其進行設置，選擇直線起點后，你可以命令行輸入直線的長度和角度，如果你想要一條水平線或是豎直線，角度可分別選擇180和90。

③如果你已經花了一條水平直線，想要切換，按一下F8就可以搞定啦，F(xiàn)8是正交模式的開關鍵。

方法2，有要求的直線

如果遇到需要某種要求的直線繪制怎么辦呢？比如我需要直線和水平線成30°角，這時候咋整？

其實很簡單，方法一中也有提到過CAD直線角度，我們可以在繪制直線時，輸入角度。方法如下：

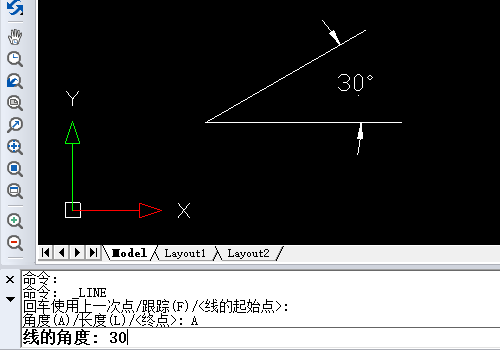

①激活直線命令，在繪圖區點擊一點后移動鼠標，這時，選擇【角度】，并在命令行輸入30按回車鍵，這時候就可以得到一個直線和水平線成30°角度了。

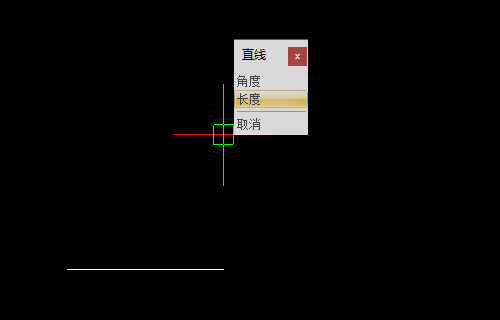

②如果直線要求具體長度，比如5、10、20，那么激活直線命令后，選擇【長度】，命令行輸入要求的直線長度，就可以得到相應長度的直線了。

③當然，你也可以更有追求點，比如要求角度30°，長度5；點擊直線命令，在繪圖區點擊一點，然后選擇【長度】輸入5，選擇【角度】，輸入30，就可以得到相應直線了。

根據以上步驟，相信你可以用CAD制圖軟件繪制出你想要的直線，如何玩轉CAD直線命令的講解就到這里了，希望可以幫助到你。也可以去迅捷CAD教程中學習了解更多相關知識。
