CAD編輯器中怎么繪制圓弧命令？在一般的CAD編輯器中，圓弧命令是【ARC】,那么在CAD編輯器中CAD繪制圓弧的方法也有很多種的，怎么運用圓弧命令來提高我們的繪圖效率？下面就給大家講解一下具體的操作演示。

使用工具：迅捷CAD編輯器專業版
免費下載

第一種：CAD三點定弧

1：在你的電腦桌面上打開CAD制圖軟件。

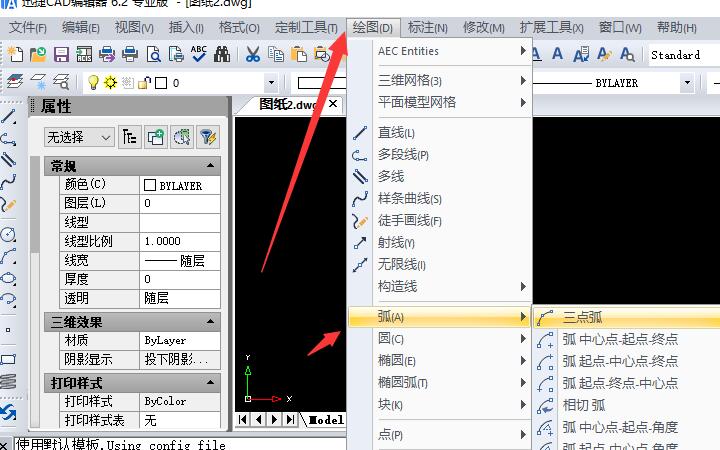

①如圖所示，選擇”默認→“繪圖功能區”→弧。根據后面的屬性指示，點擊”圓弧”圖標繪制圓弧。

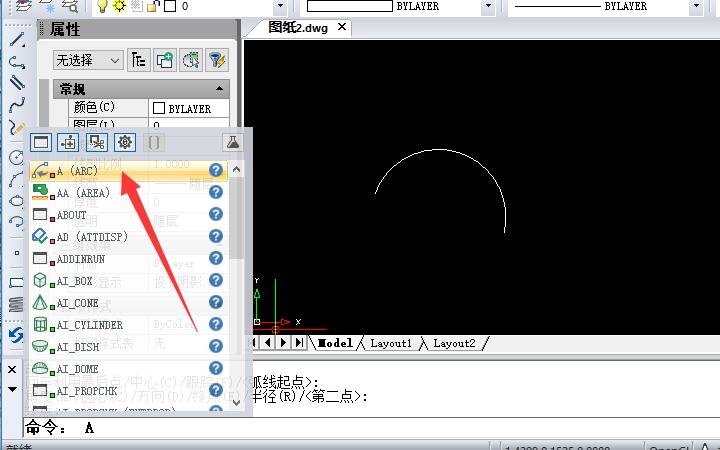

②在下面的命令欄中點擊輸入圓弧命令【ARC】，然后回車?yán)命c/中心(C)/跟蹤(F)/即可繪制一個三點弧。

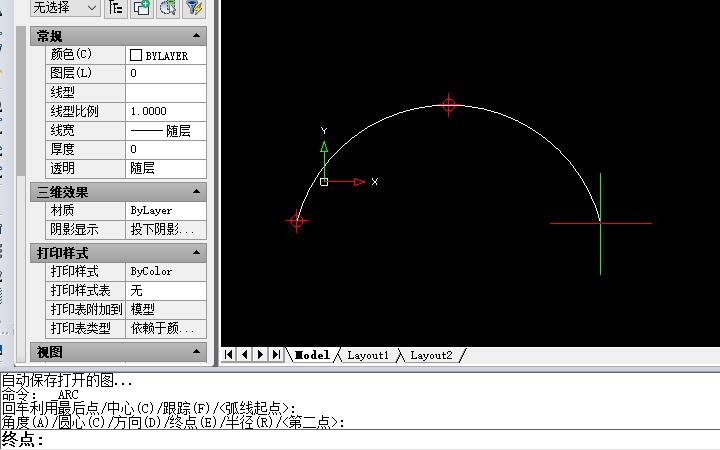

③點擊繪圖面板左邊的三點弧命令，然后在圖紙上確定<弧線起點>: 角度(A)/圓心(C)/方向(D)/終點(E)/半徑(R)/<第二點>即可。

第二種：CAD角度弧

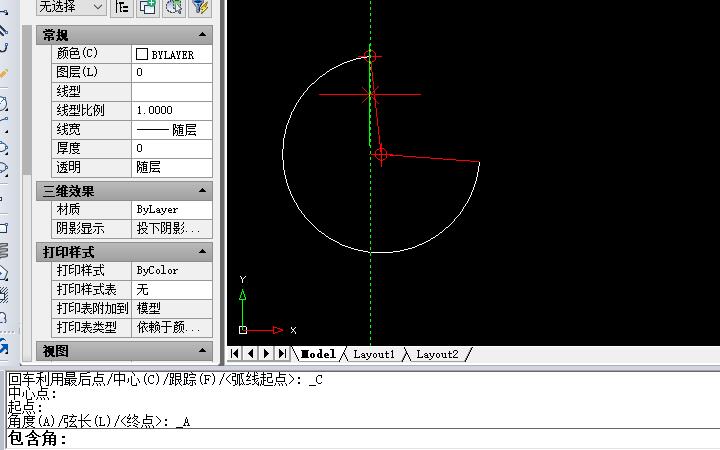

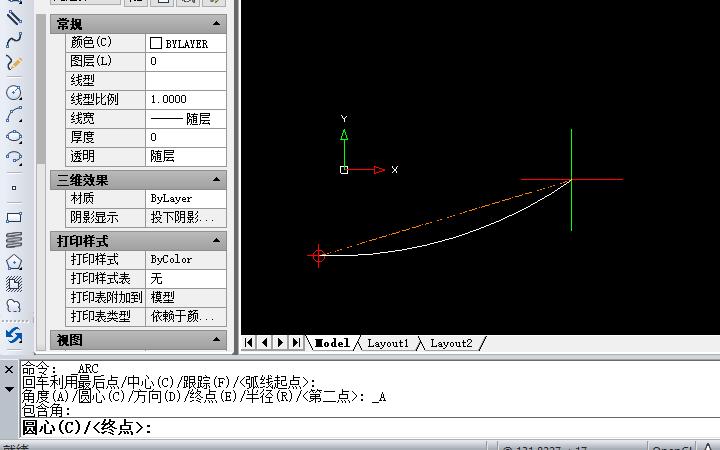

1.點擊繪圖下面的弧——弧中心——起點——角度即可在圖紙上點擊任意點作為起點，然后拉動十字光柵，在下面的-命令欄中點擊輸入角度即可繪制一個CAD角度弧。

第三種：角度—弦長定弧

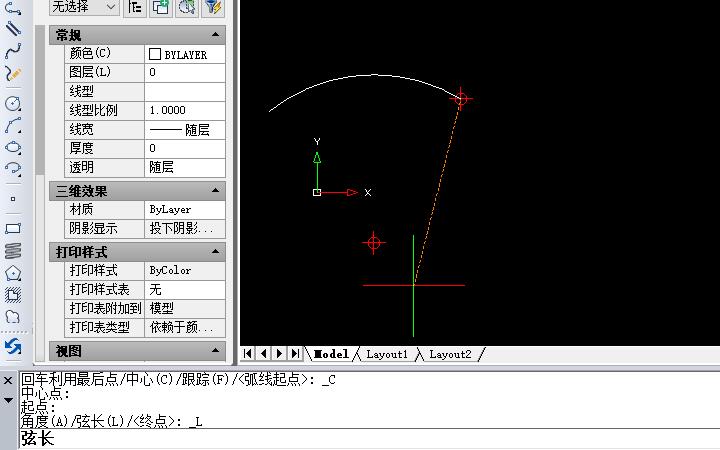

1.根據CAD弦的長度和角度來繪制CAD圓弧，我們點擊任意起點，作為中心點，接著在下面的命令行中點擊輸入弦的長度即可點擊繪制一指定的圓弧了。

第四種：弧線半徑定弧

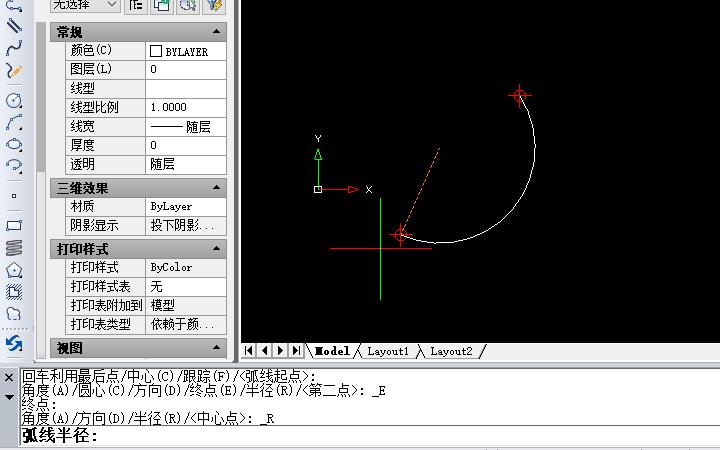

1.選擇CAD半徑定弧命令之后，在圖紙上指定一點開始拉伸光標，然后在下面的命令行中點擊輸入指定圓弧 _R弧線半徑即可。

第五種：兩點定弧

1.選擇對應的CAD繪制弧命令之后，在圖紙上確定一點圓心，還有終點即可完成繪制一條圓弧。

第六種：轉弧為圓

在CAD中有的時候也需要將一些指定的圓弧轉換為圓，在迅捷CAD編輯器里面利用一些命令也是可以實現的。

1.首先在你的CAD編輯器中執行圓弧命令【ARC】，然后三點定弧。

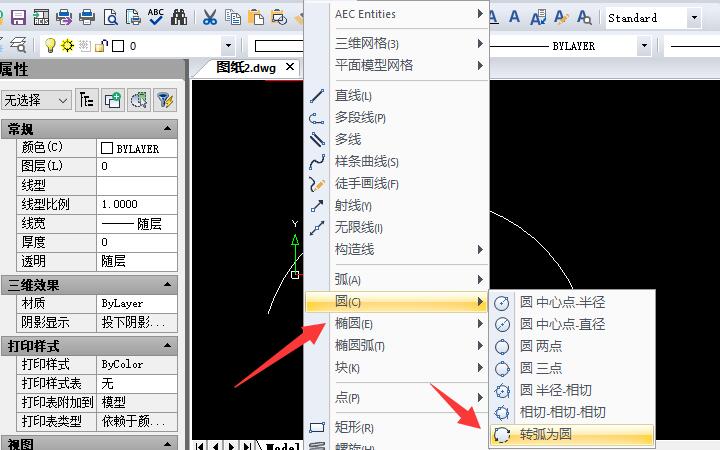

2.找到CAD繪圖命令，執行繪圖——圓——轉弧為圓命令即可。

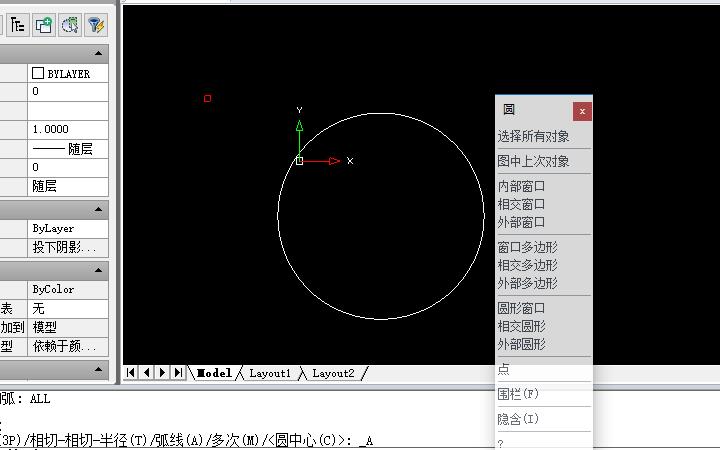

3.然后在彈出的對話窗口中點擊選擇轉換圓弧對象，即可將選擇的圓弧轉換為圓。

以上就是幾種簡單繪制CAD圓弧的方法，其實很簡單，更多的教程自己可以點擊查看【迅捷官網】喲。
