零基礎的新手小白如何學好CAD？來聽聽過來人的建議吧！沒有誰天生都會，在繪圖的過程中。CAD圖層新建還有管理都是基礎的，圖層的創建可以幫助我們更加方便的修改和繪制，那么怎么快速的學會新建管理圖層？小編這給大家整理了一些小技巧，希望你們可以用得到哦。

使用工具：迅捷CAD編輯器專業版
免費下載

想要學好CAD，首先你要明白CAD是什么？

CAD是一張計算機復制軟件，說白了，CAD就是繪圖軟件，它可以繪制復雜的工程圖，而不是簡單的線條或圖標，它的繪圖功能很強大，所以，你如果繪制機械圖、建筑圖、電器圖等，用CAD是較好的選擇。其次就是使用一款專業性比較強的相關CAD輔助性設計軟件了，這個也是很重要的，一個好用的CAD制圖軟件可以決定你的繪圖效率還有繪圖體驗，所以，這里推薦迅捷CAD編輯器軟件，這是一款應用于圖紙DWG格式文件的編輯軟件，主要為DWG、DXF等文件格式圖紙?zhí)峁g覽、編輯功能。

第一步；打開圖層管理器

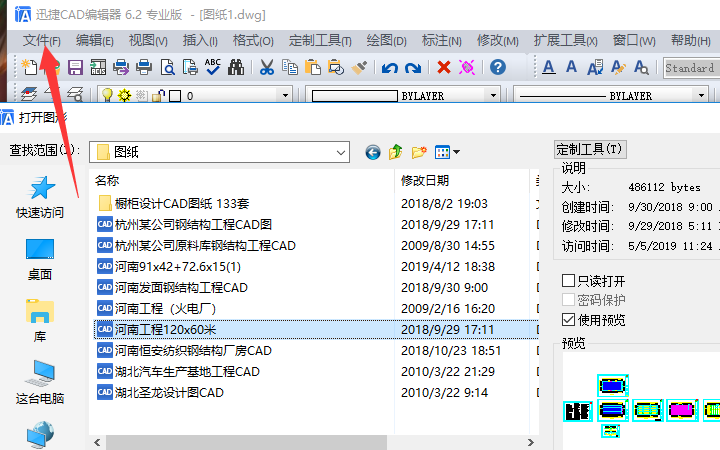

我們在電腦桌面上開始運行迅捷CAD編輯器，快捷鍵【Ctrl+n】或者直接點擊CAD左上角的【文件】——【打開】，打開需要進行查看的CAD圖紙文件即可。

第二步：建立圖層

零層是默認層，不可以在圖層上來畫圖的。只在繪制圖塊時應使用圖層，那么插入到那個層塊的屬性就是那個層，顏色是隨層的。

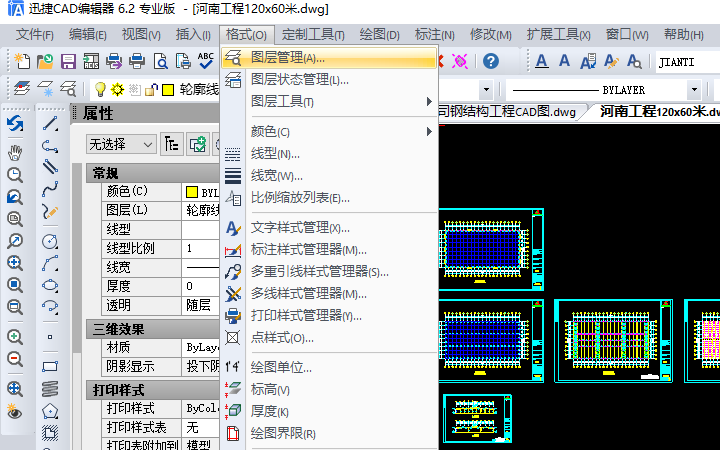

（1）在軟件界面的上方找到【格式】在下拉菜單中找到【圖層狀態管理】點擊該功能屬性即可。

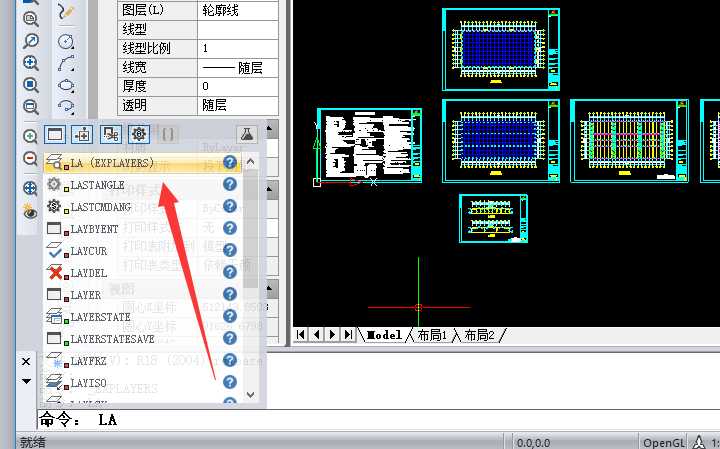

再或者是使用圖層打開快捷鍵命令“LA”，也可以直接打開CAD圖層管理設置界面。

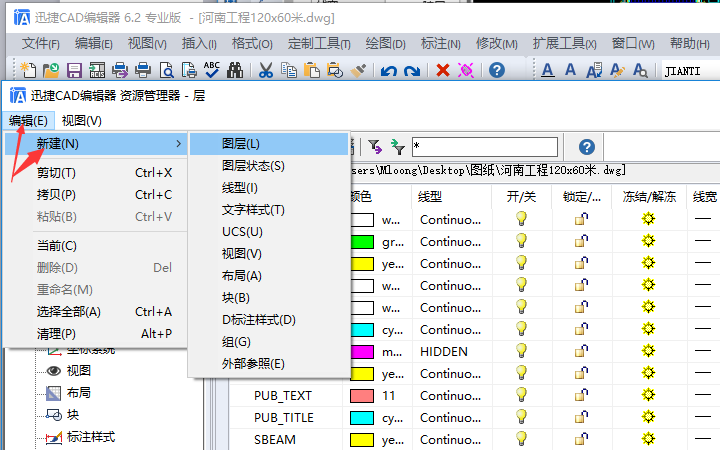

（2）在彈出的窗口中，我們點擊編輯后面的【新建】，直接命名新建圖層的名稱還有說明就可以了。而后點擊【確認】，接著給新建CAD圖層命好名稱即可。

第三步：圖層的管理狀態與顏色更改

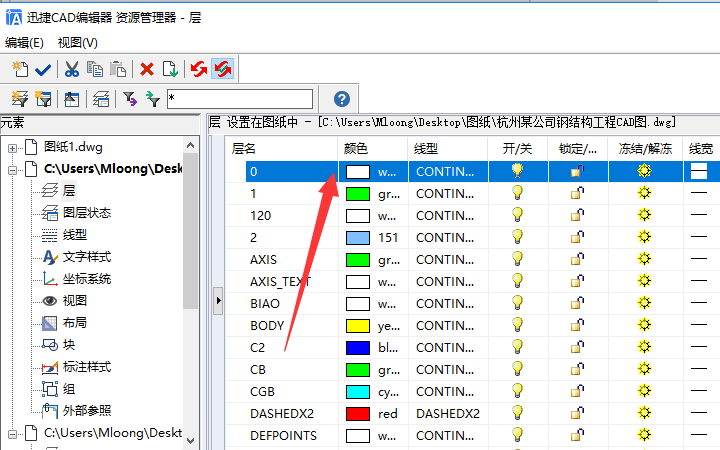

（1）在上方的【格式】中選擇【圖層管理】即可，會彈出一個相應的窗口，我們在想要管理的圖層顏色后面點擊相應的功能屬性即可。

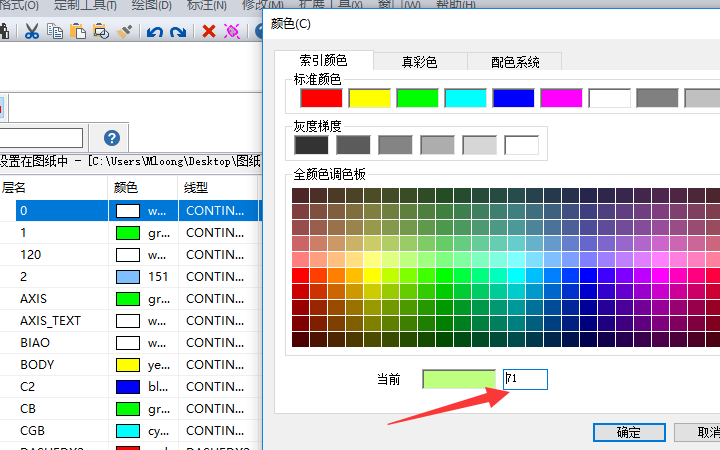

（2）想要更改圖層的顏色的話，鼠標左鍵單擊該圖層顏色，會彈出一個顏色管理界面，我們點擊想要更改的顏色，再點擊【確定】就可以了。

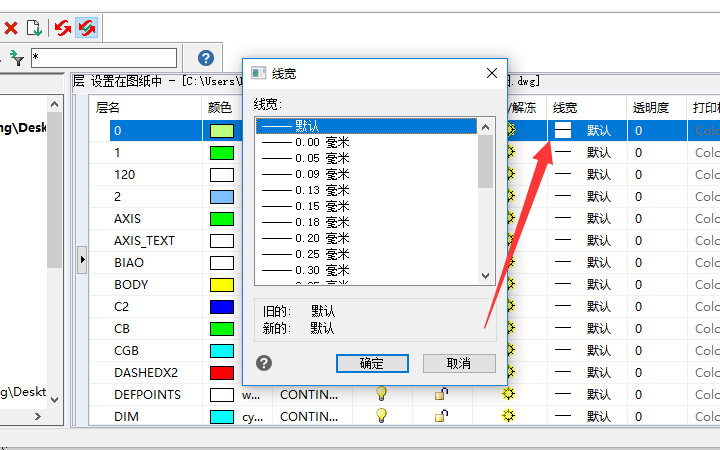

（3）圖層的線性還有文字的樣式也是可以進行改變的，點擊激活該功能屬性，進入頁面，直接進行更改就可以了。

第四步：圖層的標準設定：

圖層基本結構：

1、原有結構(7號色) 不可動的墻、柱、管井、排污管孔、排水地孔等(另:經改動的墻體、管井內須用斜線填充)原有建筑砌墻、涉及給排水及鋪地的衛浴設施；

2、建筑梁(2號色) 原有建筑梁；

3、新增結構(5號色) 新增的砌體裝修結構；

4、家具(5號色) 活動的家具；

5、植物(3號色) 植物；

6、地面(6號色) 地面材料鋪設、鋪設起止符號及輔助線等；

7、天花(2號色) 天花造型及設備、電氣照明設備等；

8、設備(6號色) 空調設備、電氣設備(如煙感、喇叭、指示燈等)、噴淋等；插座、開關等；

9、軸(6號色) 軸號

10、字(1號色) 區域所屬名稱及具體事物說明等中文標注；

11、標注(1號色) 尺寸及其標注等；

12、填充(8號色) 填充；

13、0層(7號色)

14、Defpoints(8號色)

15、空間框(204號色) 圖紙空間設置打印的框等。

16、圖框(4號色) 圖框

17、燈(6號色) 燈

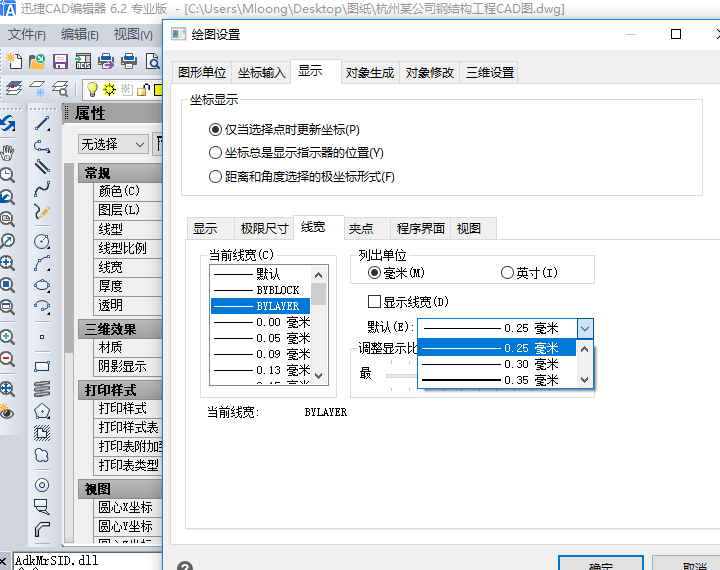

CAD線寬標準：

A3? ? ? A1

1號(紅色)0.120.15中細線，尺寸標注、文字等

2號(黃色)0.180.22中線，分部結構輪廓線、天花大分級輪廓線、窗、門、樓梯等

3號(綠色)0.030.06細線，植物等

4號(淺藍色)0.080.12細線，細分結構輪廓線、鋪地、紋樣等

5號(深藍色)0.220.28中粗線，家具外輪廓線、單獨結構外輪廓線等

6號(洋紅色)0.150.18中細線，設備、天花燈具、小結構輪廓線等

7號(白色)0.300.40粗線，建筑砌體、梁、柱外形輪廓線、單獨構件放樣外輪廓線

8號(灰色)0.020.04細線，填充線等

11號0.400.50破折號、備用其他0.010.01備用

分類指引

(1)產品圖形類：家私，潔具，電器，窗簾，廚具，掛畫，五金，地面拼花，健身器材，植物，擺設，車， 圖形標志，體育場地等；

(2)制圖規范類：圖框，制圖規范圖例；

(3)設備圖形類：插座開關面板，天花圖例，空調圖例，水電圖例等；

(4)品牌產品圖形類：名家國際MAJOR，科勒KOHLER，法恩莎FAENZA，箭牌ARROW等；

(5)裝飾造型類：訂做的獨立家私，特別的裝飾造型，造型大樣等。

那么以上的就是使用迅捷CAD編輯器進行CAD圖層新建以及管理的小技巧，希望可以幫助到你們哦！
