在CAD設計，為了效果的顯著性，經常會用到關于CAD立體圖形的繪制，立體圖形要知道，是運用三維看圖才能顯示出來的，現在的CAD制圖軟件也都有了關于CAD立體三維圖形繪制的功能，那具體是怎么運用的呢？接下來，就給大家演示一下，如何應用迅捷CAD編輯器，來繪制一份立體圖形。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：?jiǎn)?dòng)參考工具：

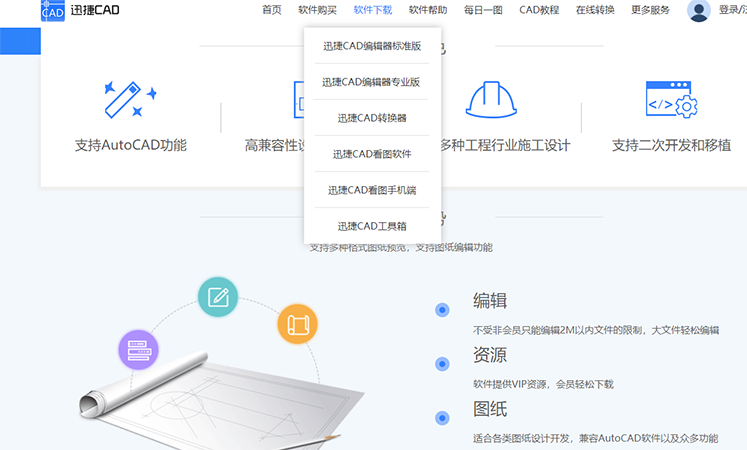

在你的電腦桌面上點擊瀏覽器查詢“迅捷CAD編輯器軟件”，進入官網界面下載安裝即可。安裝好之后，在桌面上開始運行CAD編輯器。找到【打開】——【新建】一張CAD圖紙。

步驟二：新建CAD空白圖紙：

點擊文件下的新建命令，然后按照步驟新建一張空白CAD繪圖界面。

步驟三：執行繪圖命令：

①在軟件上方的菜單欄中找到【繪圖】功能下的【三維網格】功能，點擊球體，即可直接在圖中進行繪制。

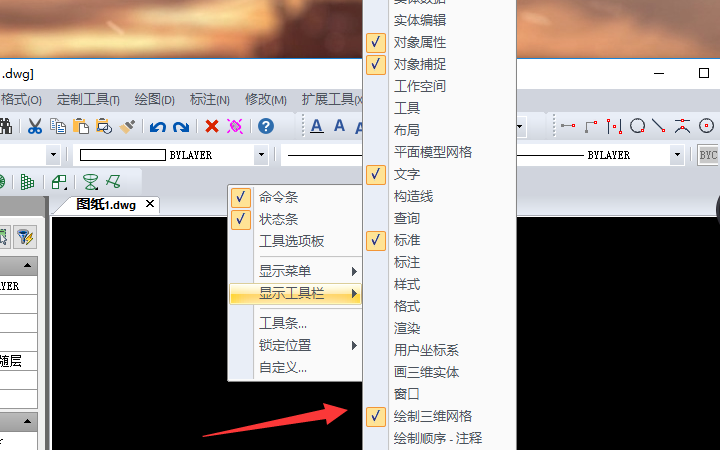

②在繪圖界面單擊鼠標右鍵，調出工具欄選項，然后選擇工具條–繪制三維網格即可，在彈出的工具欄中點擊球體。

③在圖紙上確定一點中心作為球體的中心，還有球體的直徑(D)/<球體半徑(R)>即可高繪制一個二維球體圖案。

步驟四：三維效果預覽

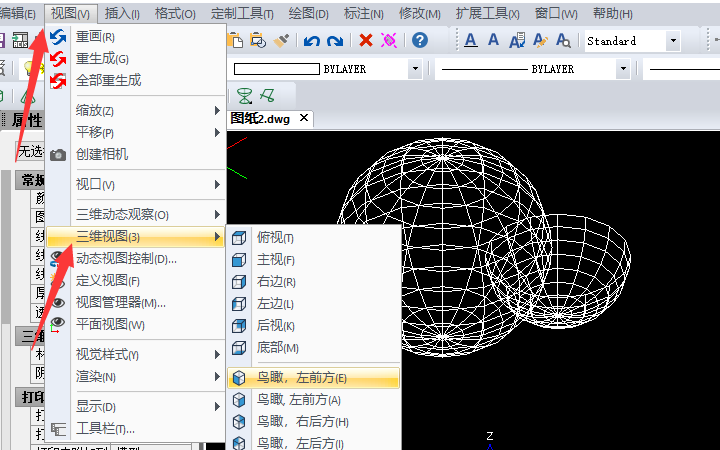

CAD立體圖像繪制完成之后，在上方的菜單欄中找到【視圖】功能，點擊該功能屬性，在下拉選項中，你可以任意選擇你想要查看的角度，進行三維效果查看。

步驟五：立體圖案渲染：

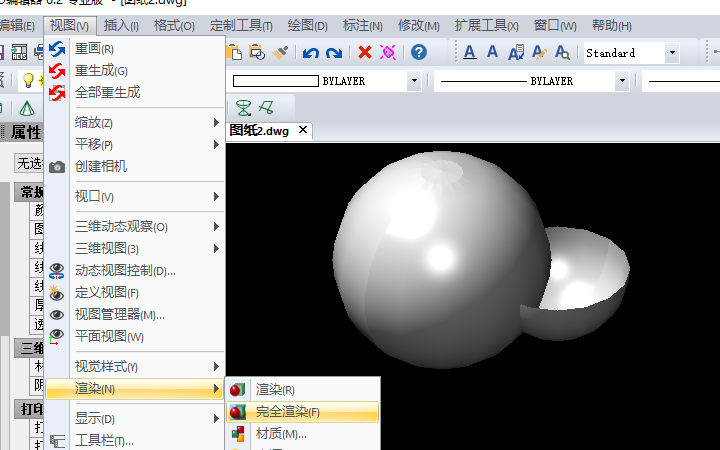

而后點擊視圖——渲染，然后點擊選擇好渲染方式即可，直接在圖紙點擊要渲染的對象，圖形對象就會自動的進行效果渲染。

CAD中繪制立體圖案操作GIF演示如下：

那以上就是關于CAD怎么繪制立體圖的演示教程了，希望可以幫助到你們喲。
