CAD制圖技巧有很多，關于怎么在CAD中繪制一個圓柱體，這個你知道嗎？如果真的需要用到相關的三維模型，怎么辦？那么下面演示一下具體的圖文教程，教大家怎么運用CAD制圖軟件快速繪制一個圓柱體并輸出打印為PDF格式。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：新建CAD圖紙

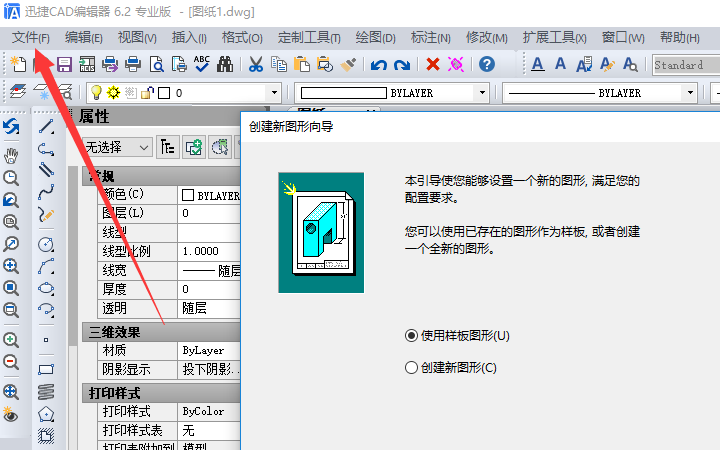

1.我們先運行迅捷CAD編輯器專業版；打開進入到CAD制圖軟件的操作界面之后，并在軟件的界面上方快速新建或者【Ctrl+N】一張CAD圖紙文件。

步驟二：執行繪圖命令

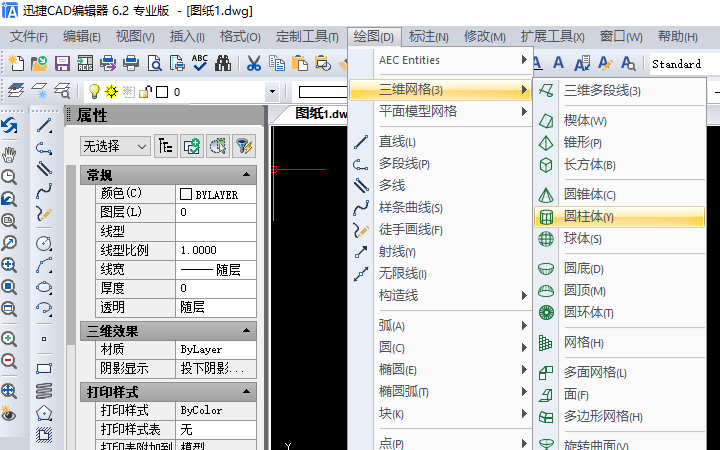

1.在軟件的上方單擊鼠標左鍵調出屬性窗口，點擊繪圖——三維網格——圓柱體即可在圖紙上確實圓柱體半徑繪制圖案了。

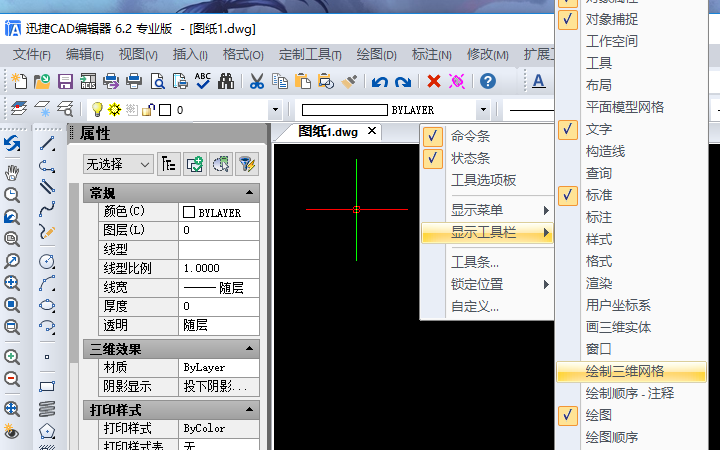

2.或者是鼠標單擊繪圖界面，在彈出的菜單屬性中選擇——顯示工具欄——繪制三維網格。

3.然后設置完成之后，在CAD編輯器的左上方點擊圓柱體，確定圓柱體底面中心，還有直徑(D)/<球柱體半徑(R)>: 圓柱體高度，即可繪制好一個圓柱體。

步驟三：三維視圖顯示

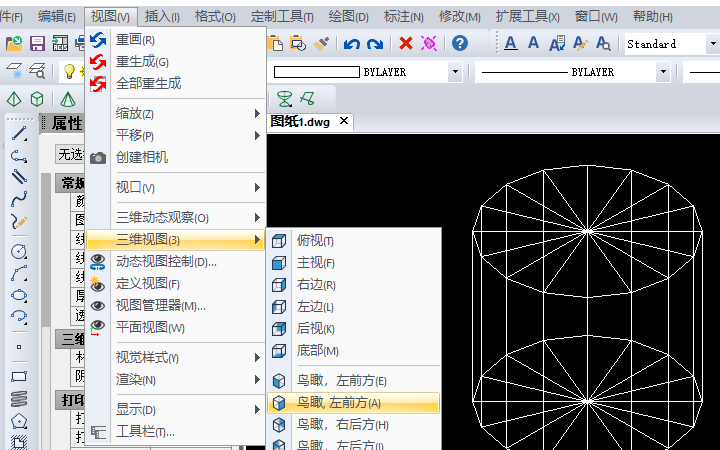

1.繪制完的圖案顯二維，要是想要顯示效果，點擊視圖——三維視圖——鳥瞰，左前方，或者是任意角度即可顯示效果。

步驟四：顏色屬性設置

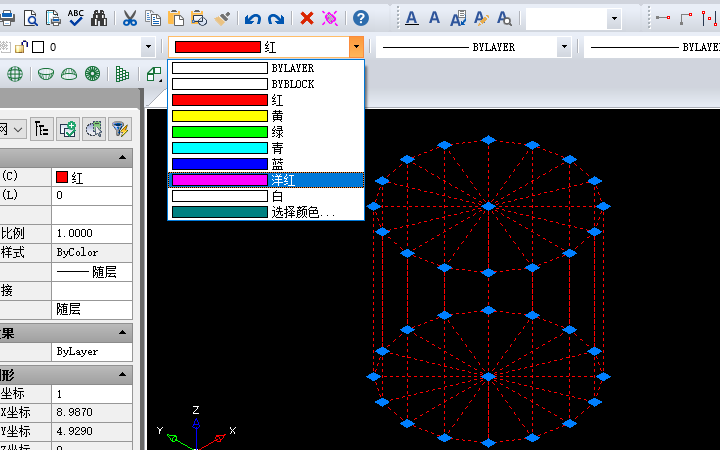

1.之后，我們可以點擊設置圓柱體顏色，鼠標點擊選中圖像，在繪圖界面的上方點擊顏色設置框，即可在彈出的顏色框中選中要設置的顏色即可。

步驟五：三維設置渲染

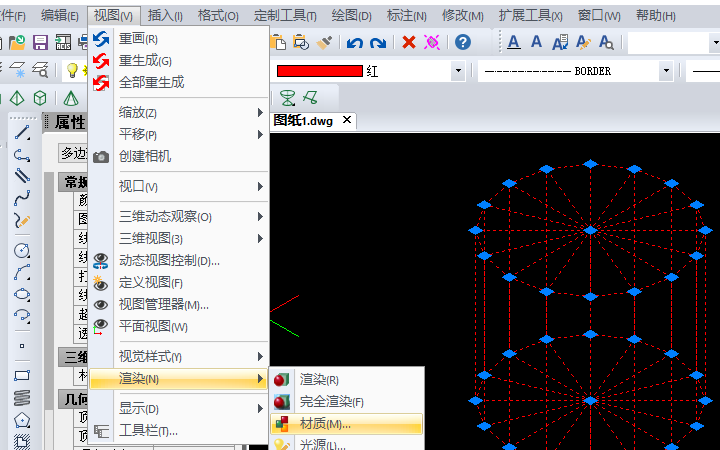

1.在視圖命令的下方找到渲染設置，然后點擊選中要設置的圖形對象。

2.在素材圖庫中點擊任意渲染材質，而后點擊確定即可。

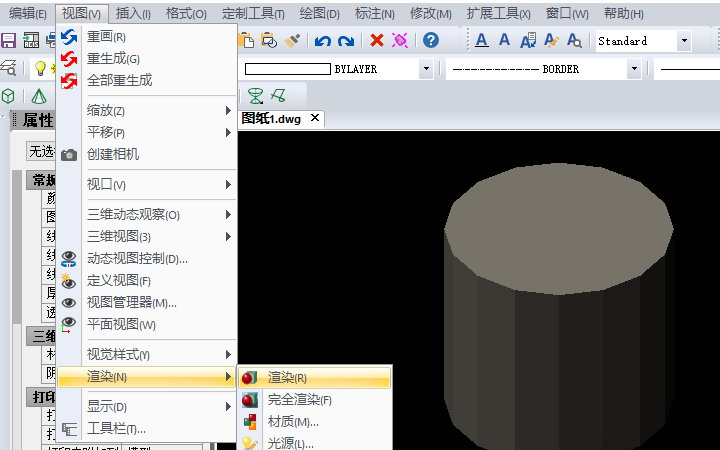

3.我們再次重復渲染命令，圖案就會自動的渲染好效果了。

步驟五:設置輸出PDF
而后設置完成之后，直接點擊文件下面的導出，然后在輸出數據中，將圖紙的保存類型設置為PDF格式，選擇文件保存路徑直接保存即可。

希望這個方法對于常常需要繪制修改CAD圖紙的小伙伴有所幫助，讓我們更加精準且方便地進行CAD繪圖設計工作。感興趣的小伙伴們快點來試一下吧！
