我們在CAD制圖的時候，都會需要操作轉換CAD圖紙，其中就有CAD轉圖片格式。而SVG就是常用的圖像格式之一，即可縮放矢量圖形。CAD轉SVG格式圖片優點是可以讓用戶直接用代碼來描繪圖像，而且用可以用多數文字處理工具都打開SVG圖像。我們可以通過改變部分代碼來使圖像具有交互功能，并可以插入到HTML中通過瀏覽器來觀看。那么CAD轉SVG格式該如何轉換呢？

方法1：cad轉svg轉換器

（1）我們先在電腦上登錄瀏覽器搜索‘迅捷CAD轉換器’，進入迅捷CAD官網，下載安裝迅捷CAD轉換器到電腦桌面。

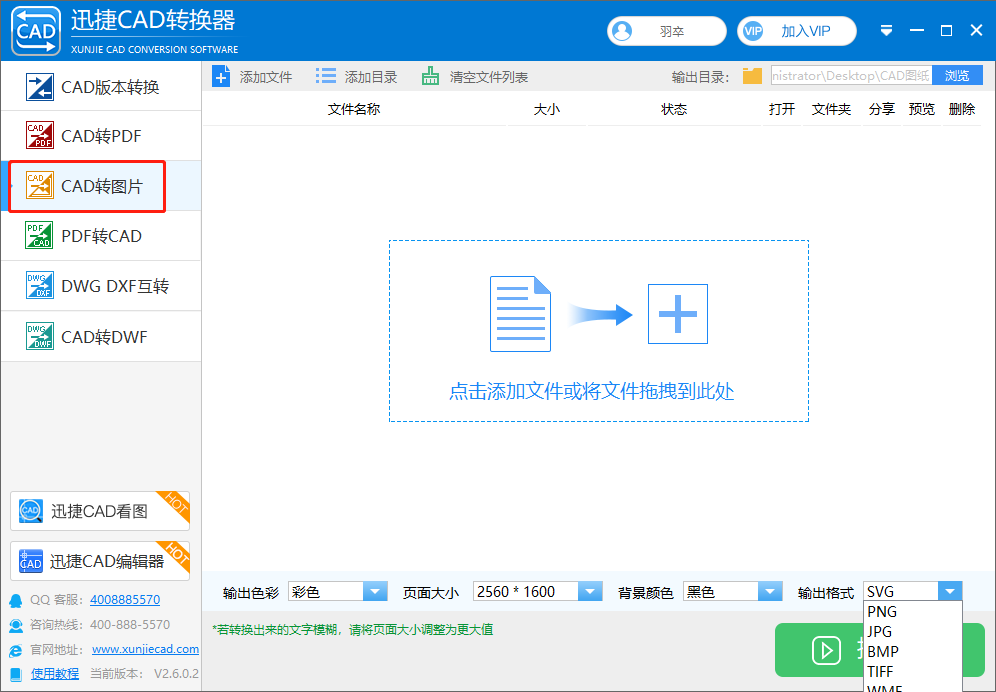

（2）然后啟動運行迅捷CAD轉換器，進入軟件操作界面。我們根據需要選擇【CAD轉圖片】轉換選項，然后可以看到‘點擊添加文件或?qū)⑽募弦返酱颂帯牟僮魈崾尽?/p>

（3）我們可以將文件拖曳到軟件中也可以直接點擊【添加文件】或是【添加目錄】選項圖標，調用出【打開/選擇文件夾】彈窗。在彈窗中我們選擇需要轉換的CAD圖紙打開即可。

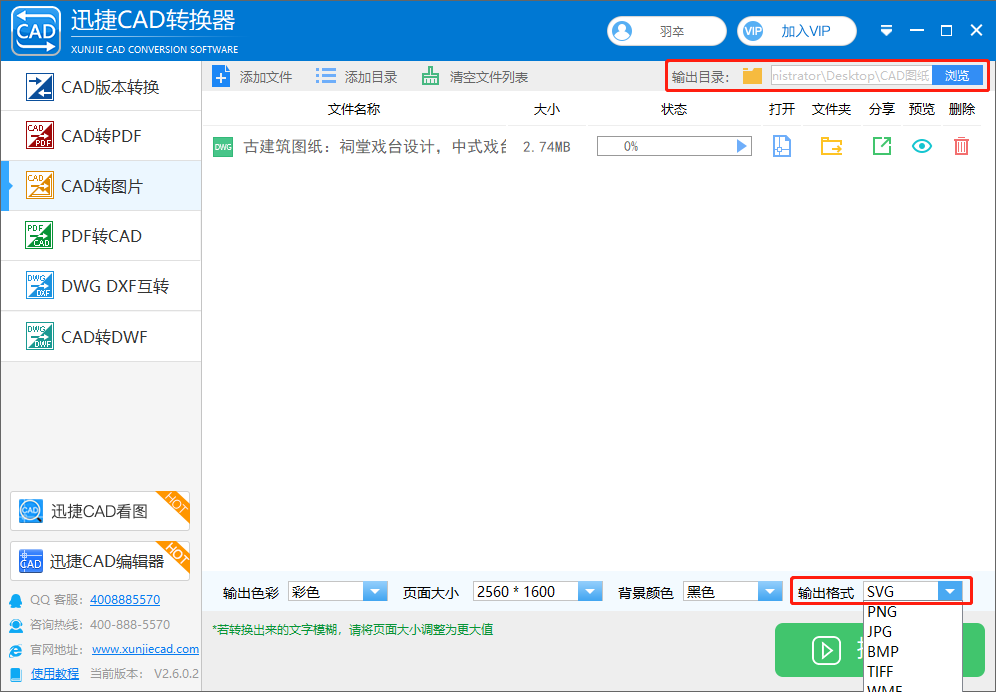

（4）之后我們可以在【輸出目錄】-【瀏覽】框里選擇合適的位置保存文件，同時在【輸出格式】里選擇轉換成SVG圖片格式。

（5）然后點擊【批量轉換】選項按鈕，稍等片刻，CAD圖紙就成功轉換成SVG圖片格式了。我們可以直接點擊軟件界面中的【打開】、【文件夾】、【分享】、【預覽】、【刪除】選項圖標對轉換后的SVG格式圖片進行相應操作。

方法2：CAD制圖軟件

（1）安裝CAD制圖軟件，這里可以搜索‘迅捷CAD編輯器’，官網下載安裝CAD制圖軟件。

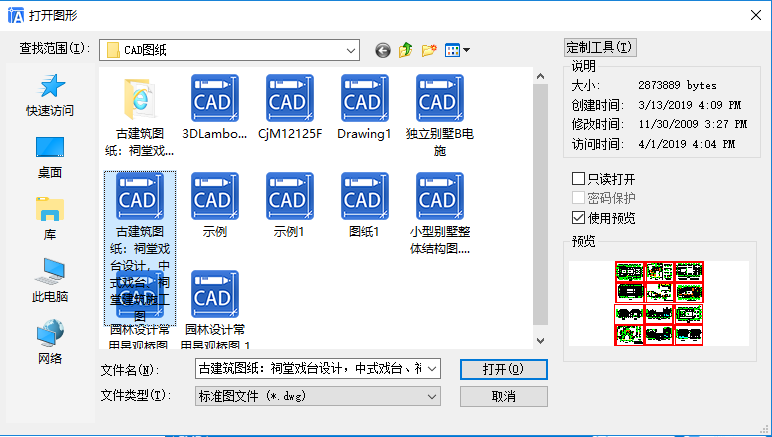

（2）運行迅捷CAD編輯器，進入軟件操作界面。在菜單欄中選擇【文件】-【打開】選項，然后在彈出的【打開圖形】彈窗中選擇需要轉換的CAD圖紙打開。

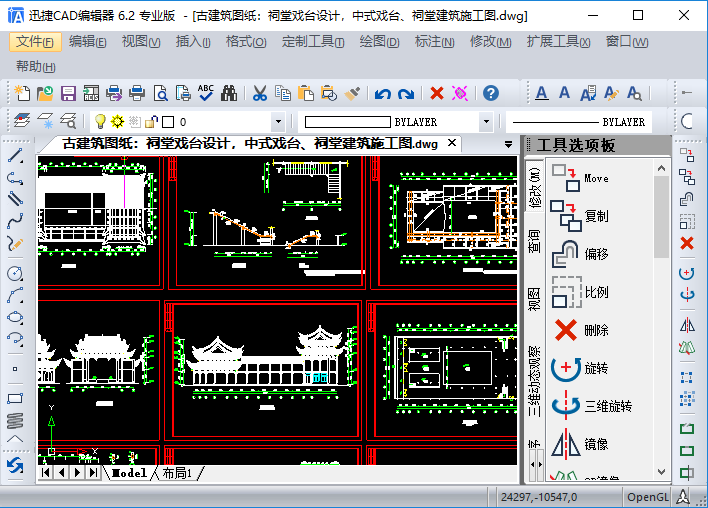

（3）這時候我們可以在迅捷CAD編輯器的繪圖框中查看需要轉換的CAD圖紙顯示。

（4）執行【文件】-【導出】命令，調用出【輸出數據】彈窗，設置文件名，儲存位置，并在保存類型中選擇‘可縮放矢量圖形svg格式’，而后點擊保存就可以將cad轉換成svg格式。

以上就是分別使用cad轉svg轉換器和cad制圖軟件將cad轉換成svg格式的操作方法，用戶可以根據自身實際情況，進行相關操作。
