我們在CAD制圖的過程中，常常需要對CAD圖紙進行各 種各樣地繪制操作，其中就有如何復制CAD圖形的多樣方法。今天小編就給大家演示一下，如何復制CAD圖形的多樣方法教程演示。具體演示如下：

使用工具：迅捷CAD編輯器專業版
免費下載

我們先運行CAD制圖軟件，然后在繪圖框中任意繪制一個簡單圖形，以便于進行需要的CAD復制演示操作（這里我們選任意繪制一個圓形為例）。

自由復制

1.我們在命令框中輸入復制命令字符“COPY”，之后在命令框中會顯示“過濾(FIL)/<選取復制對象>: ”命令字符。

2.我們按要求選擇需要復 制的圖形對象（若是多個對象我們可多選或框選），然后點 擊Enter鍵確定即可。之后移動光選擇適當?shù)奈恢镁涂梢詮?fù)制選擇好的CAD圖形了。

CAD圖形自由復制演示如下：

位移復制

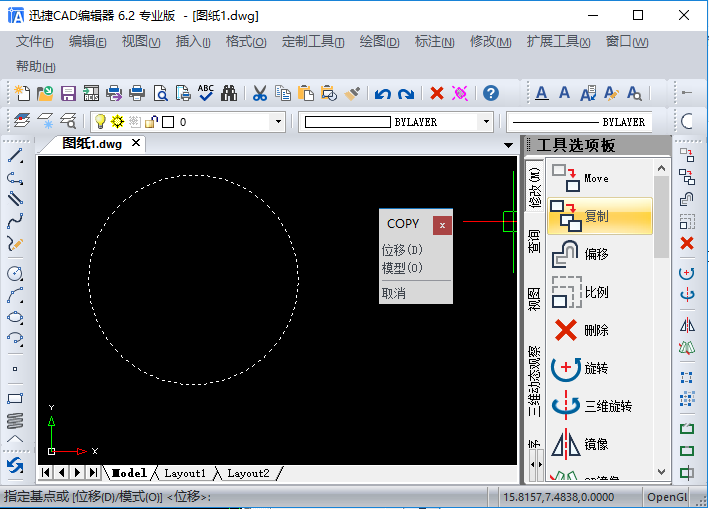

1.點擊選擇需要復制的圖形對象（若是多個對象我們可多選可框選），再點擊工具選項板中的“復制”選項圖標，這時候會彈出“COPY”次彈窗。

2.我們點擊次彈窗中的“位移（D）”選項，然后移動光標選擇基點（選擇的基點將是圖形復制的定位點），選擇適當?shù)奈恢镁涂梢詮?fù)制選擇的CAD圖形了。

CAD圖形位移復制演示如下：

單個陣列復制

1.點擊選擇需要復制的圖形對象（若是多個對象我們可多選可框選），再點擊工具選項板中的“復制”選項圖標，這時候會彈出“COPY”次彈窗。

2.我們點擊次彈窗中的“模型（O）”選項，之后會顯示“單個（S）”、“多個（M）”選項，我們先選擇“單個（S）”選項，然后在命令框中顯示的“輸入復制模式選項 [單個(S)/多個(M)] <單個>：”命令字符后輸入個數，這里我們輸入數字1為例。

3.之后移動光標指定基點（選擇的基點將是圖形復制的定位點），選擇適當?shù)奈恢镁涂梢詮?fù)制選擇的CAD圖形了。

CAD圖形單個陣列復制演示如下：

多個陣列復制

1.點擊選擇需要復制的圖形對象（若是多個對象我們可多選可框選），再點擊工具選項板中的“復制”選項圖標，這時候會彈出COPY次彈窗。

2.我們點擊次彈窗中的“模型（O）”選項，之后會顯示“單個（S）”、“多個（M）”選項，我們先選擇“多個（M）”選項，然后在命令框中顯示的“輸入復制模式選項 [單個(S)/多個(M)] <所有圖元>：”命令字符后輸入字母m。

3.之后命令框會顯示“指定基點或 [位移(D)/模式(O)]<位移>：”字符，我們移動光標指定基點（選擇的基點將是圖形復制的定位點），選擇適當?shù)奈恢镁涂梢詮?fù)制選擇的CAD圖形。

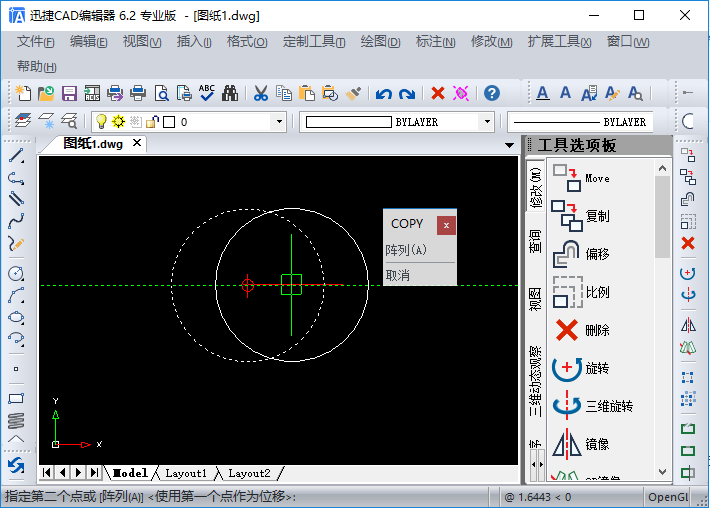

4.然后會彈出“陣列(A)/退出(E)”的COPY 次彈窗，我們選擇陣列(A)，命令框會顯示“輸入要排列的項目數”字符，我們?nèi)我廨斎胄枰嚵械臄?shù)字，例如輸入數字10，然后點擊Enter鍵，這時候命令框會顯示“指定第二個點或[布 滿(F)]：”的命令字符，我們按照需要可以一鍵陣列復制10個原CAD圖形。

CAD圖形多個陣列復制演示如下：

以上就是今天想和大家分享的有關CAD教程，如何復制CAD圖形的多樣方法具體演示操作，希望這對于你日常的CAD制圖工作有幫助，喜歡的小伙伴們不妨親自嘗試一下。
