CAD繪圖設計工作中，我們有時候會為了繪制出精準的CAD圖紙，需要查詢CAD圖紙中具體位置的坐標。這時候有沒有方便好用的查詢方法呢？小編今天就給大家詳細的演示一下，如何查詢CAD圖紙中具體位置的坐標？演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

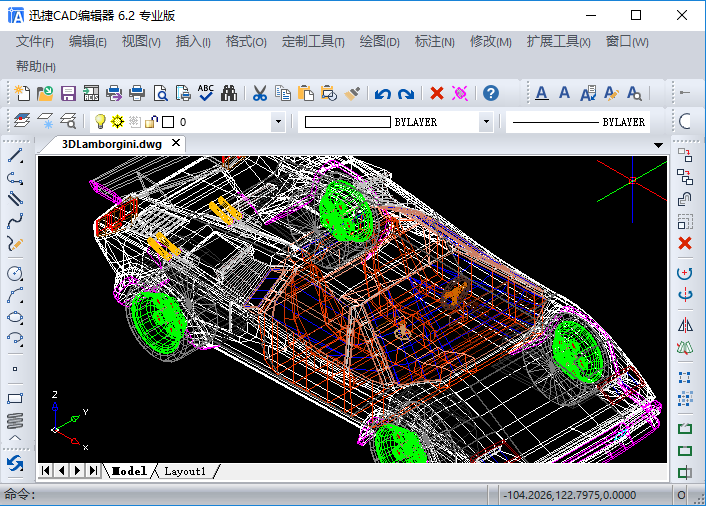

打開一張CAD素材圖紙

我們先啟動運行迅捷CAD編輯器專業版，然后打開一張CAD素材圖紙。

查詢具體位置的坐標

在CAD軟件中，我們可以任意選擇調用“ID坐標查詢命令”的三種方法：

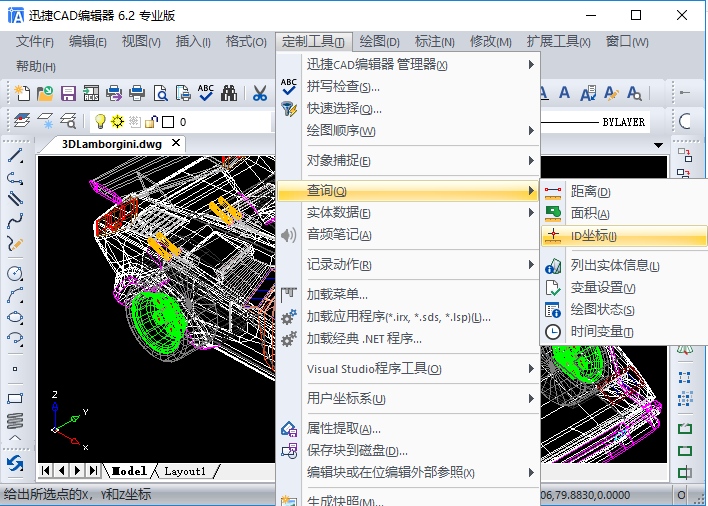

菜單欄：點擊“定制工具”-“查詢”-“ID坐標”菜單選項?？梢圆樵兡滁c(diǎn)在對應坐標系中的坐標值，即給出所選點的X,Y,和Z坐標。

工具選項板：或是點擊“查詢”工具選項版中的“ID坐標”圖標選項。可以查詢某點在對應坐標系中的坐標值，即給出所選點的X,Y,和Z坐標。

命令行：或是在命令行中輸入查詢具體位置坐標的命令快捷鍵“IDPOINT/ID”，可以查詢某點在對應坐標系中的坐標值，即給出所選點的X,Y,和Z坐標。

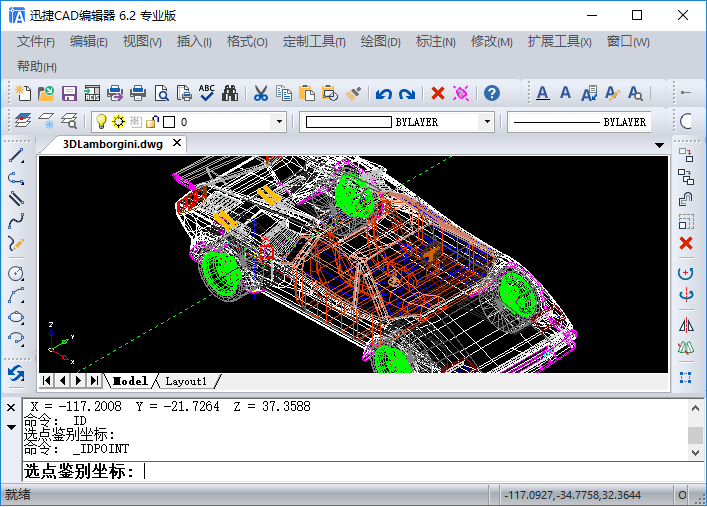

這時候命令框中會顯示出“選點鑒別坐標：”命令，我們移動光標在繪圖框中選擇具體需要查詢坐標的位置。

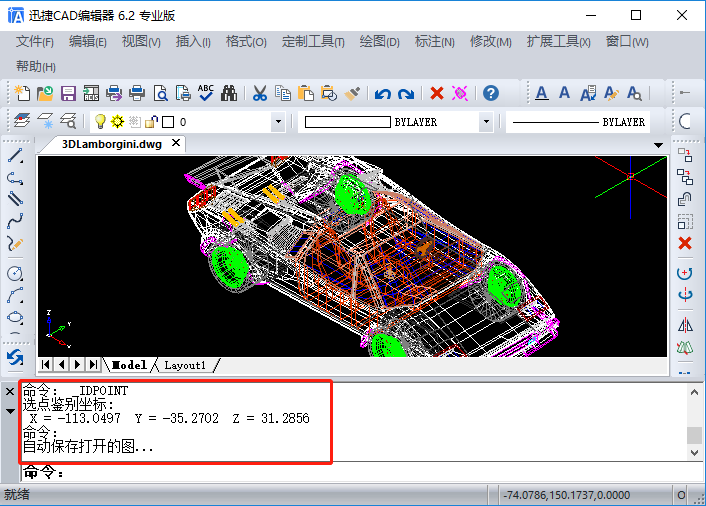

如何查詢CAD圖紙中具體位置的坐標命令顯示：

如何查詢CAD圖紙中具體位置的坐標GIF演示：

以上就是如何查詢CAD圖紙中具體位置的坐標的演示操作。我們每當在CAD繪圖時，都可以使用這一查詢CAD圖紙坐標查詢技巧感興趣的小伙伴們可以嘗試一下。
