在CAD制圖中，我們可能會遇到各 種不同的制圖問題。其中就有這樣一個難題，CAD如何附著外部參照圖？或者可以說如何將另一張圖紙與當前圖紙聯合呢？小編今天就使用迅捷CAD編輯器來給大家分享一下具體操作方法。演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

1.我們運行CAD制圖軟件，然后任意選擇如下之一操作：

①在命令框中輸入“_XREF”命令字符，即將另一張圖紙與當前圖紙聯合起來以供參考。

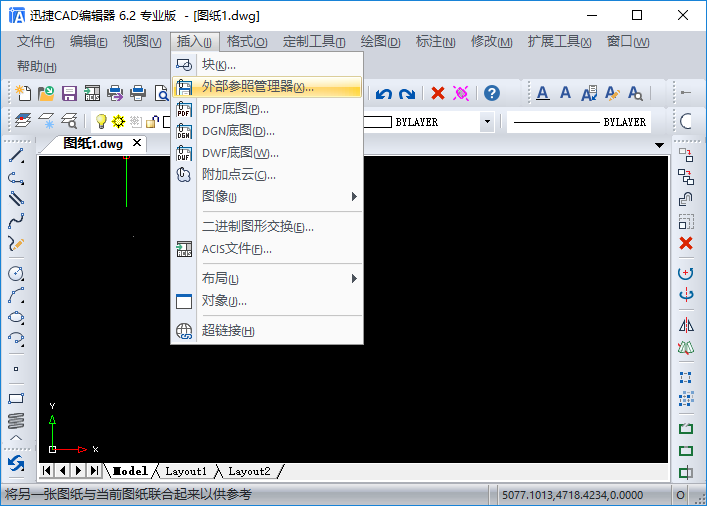

②點擊菜單欄里的“插入”-“外部參照管理器”選項按鈕，即將另一張圖紙與當前圖紙聯合起來以供參考。

2.然后會跳轉出“外部參照管理器”彈窗，我們點擊“附著（T）”按鈕，在打開的“選取附加文件”次彈窗中找到需要的“附著底圖.dwg”打開。

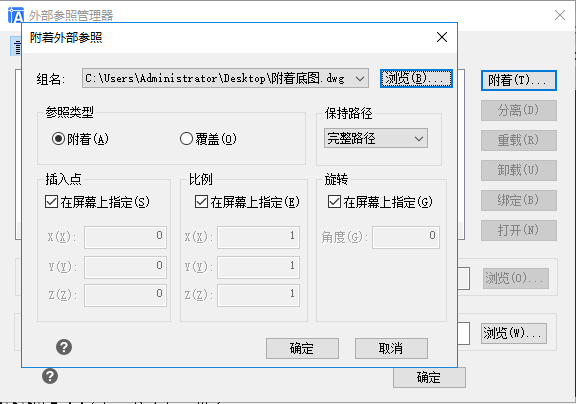

3.這時候會跳轉出“附著外部參照”彈窗，我們可以點擊“瀏覽（B）”按鈕查看修改附著底圖的路徑，之后點擊的“確定”按鈕。

4.之后會跳轉回繪圖窗口，我們在繪圖窗口中指定插入點，選擇好插入點后點擊“Enter”鍵確定。

5.這時候會跳轉回“外部參照管理器”彈窗，我們可以看到附著底圖具體的外部參照路徑，之后點擊“確定”即可。

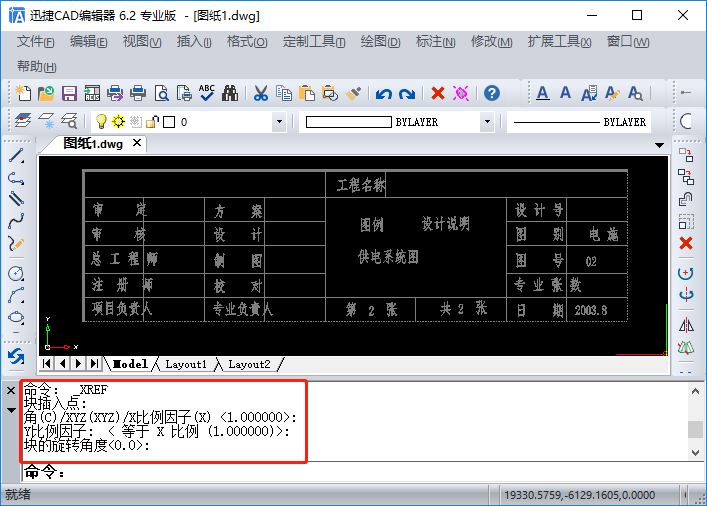

CAD附著外部參照圖，將另一張圖紙與當前圖紙聯合起來以供參考，命令操作顯示如下：

以上就是CAD如何附著外部參照圖的具體演示。感興趣的小伙伴們可以嘗試一下，真的方便又好用。

注意：我們已經附著參照的文件，須跟參照底圖放在同一個文件夾里，才能打開文件，否則是不會顯示出參照文件內容的。
