CAD填充無效時該怎么解決？有時候制圖我們必須要對某個對象進行填充，但發現填充圖案、比例、對象等都設置好了，但是執行填充命令后依舊看不到效果是什么情況？下面就來教大家CAD填充無效時該怎么解決？詳細內容如下所示：

使用工具：迅捷CAD編輯器專業版
免費下載

其實對于CAD不能夠填充可能有以下幾點：

1. 區域沒有封閉：放大圖形檢查線段連接處是否留有缺口，通過直線延伸把缺口堵上。
2. 比例設置的問題：比例過大或過小，不適合填充的區域?？梢詫⑻畛涞谋壤匦略O置一下。
3. 關閉了實體填充：在軟件“選項”設置中將“實體填充”功能打開即可。

解決方法一：

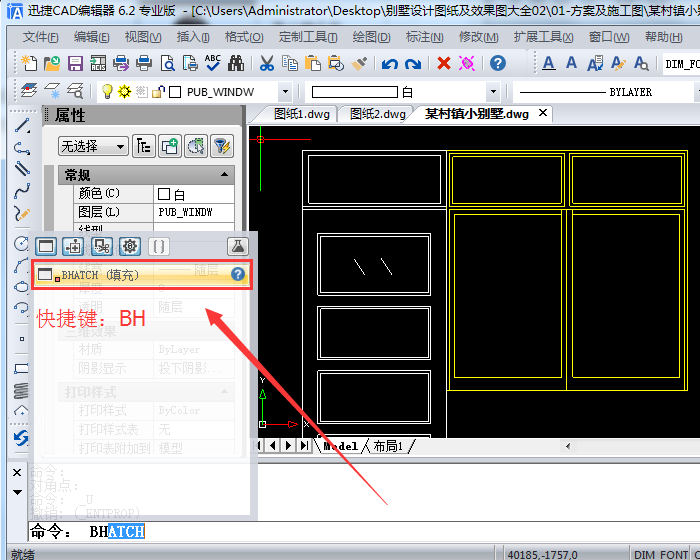

激活“BH”命令,調出“圖案填充和漸變色”編輯器對話框。

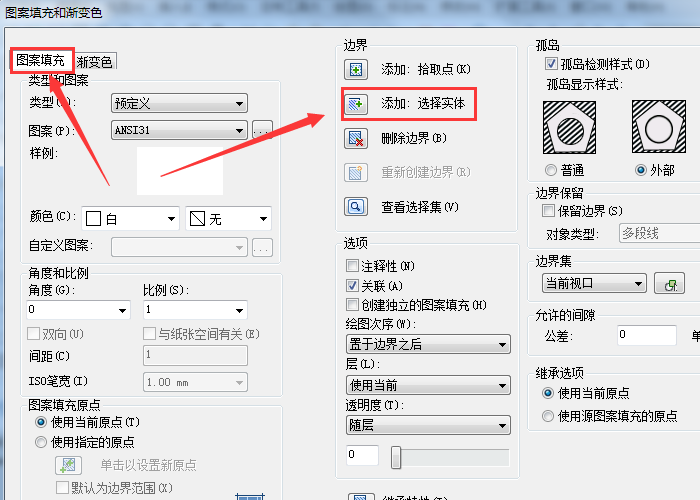

在“圖案填充”板塊，選擇“邊界”功能區。找到“添加：選擇實體”按鈕。然后鼠標選中我們需要進行填充的圖塊，右擊“確定”即可。

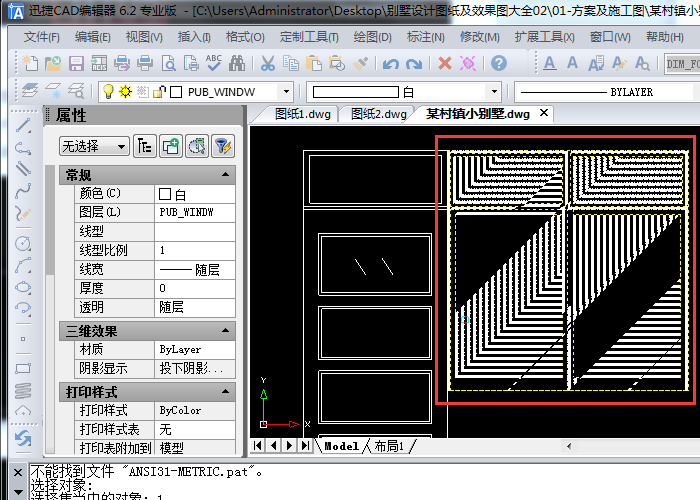

效果圖如下所示：

解決方法二：

利用CAD制圖軟件打開需要填充的圖紙文件。在CAD命令行，輸入“OPTIONS”命令，按Enter回車鍵確認執行。

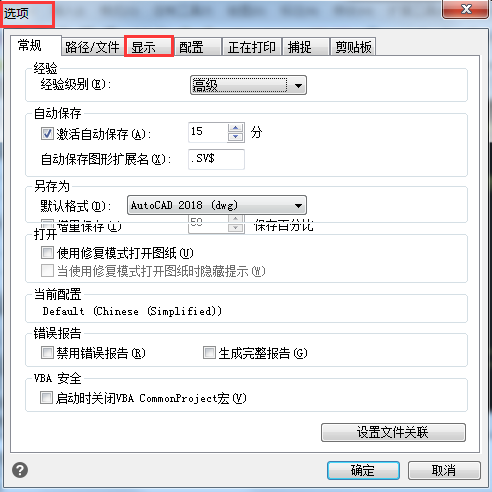

系統自動彈出“選項”對話框，此時切換到第三個選項卡“顯示”對話框，勾選“應用實體填充”復選框。然后點擊“確定”按鈕完成設置。

解決方法三：

軟件命令行輸入“FILLMODE”命令，按Enter回車鍵確認執行該命令。

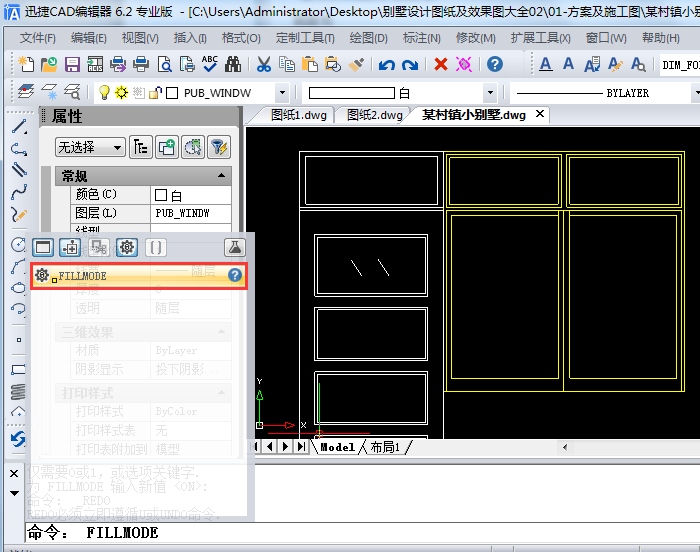

我們看到命令行出現系統提示： 輸入 FILLMODE 的新值 <ON>: 用戶此時輸入“1”，按回車鍵確認即可完成。

以上就是在CAD制圖時，圖形填充無效的幾種常見解決方法，用戶可根據自己的情況選擇對應的解決方法。希望對大家有所幫助！
