CAD如何指定紅線路徑?
發(fā)表時間:2023年5月25日 星期四
“紅線”在繪制圖紙中為了標明構件的具體尺寸,按照一般為了結合習慣標準虛設的,習慣上標注在對稱界面或截面構件的中心線上。軸網分直線軸網、斜交軸網和弧線軸網。軸網由定位軸線(修建 結構中的墻或柱的中心線)、標志尺寸(用心標注修建物定位軸線之間的距離巨細)和軸號組成。也就是達到“軸線定位”的效果。那么,CAD如何指定紅線路徑呢?具體介紹如下所示:
使用工具:迅捷CAD編輯器標準版
免費下載
一:啟動電腦中已安裝完畢的CAD制圖工具(迅捷CAD編輯器標準版)。需要的用戶可以搜索迅捷CAD編輯器進行下載使用。軟件支持圖紙瀏覽、編輯、批注、格式轉換等復雜處理。
二:待軟件打開后,點擊“文件”按鈕,在其下拉框中選擇“打開”按鈕,將需要編輯的CAD圖紙文件進行打開即可。如下圖所示:
三:然后我們點擊界面頂部菜單欄當中的文件選項。接著,再點擊下方的選項按鈕。調換出“選項”設置面板。

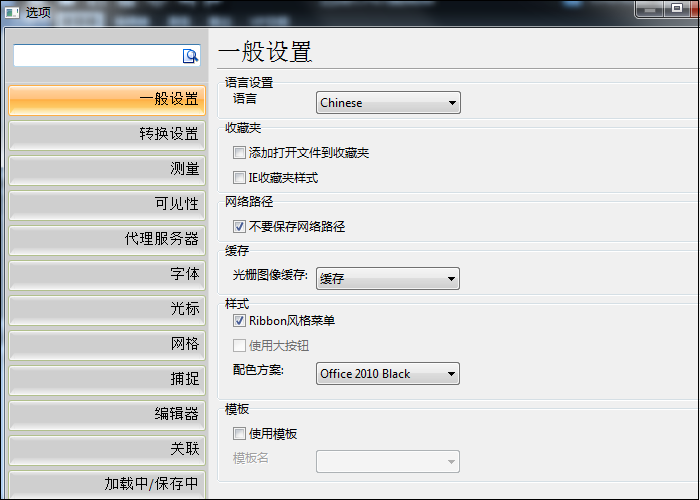

四:自動跳轉出“選項”設置面板。面板左側為操作選項設置欄,右側即為更改設置顯示區(qū)。用戶可在這里根據(jù)需求進行制圖相關基礎設置。
五:鼠標單擊切換“編輯器”設置欄。找到“紅線”—“紅線路徑”設置區(qū)。有兩種選擇;
1》繪圖文件夾中的紅線文件

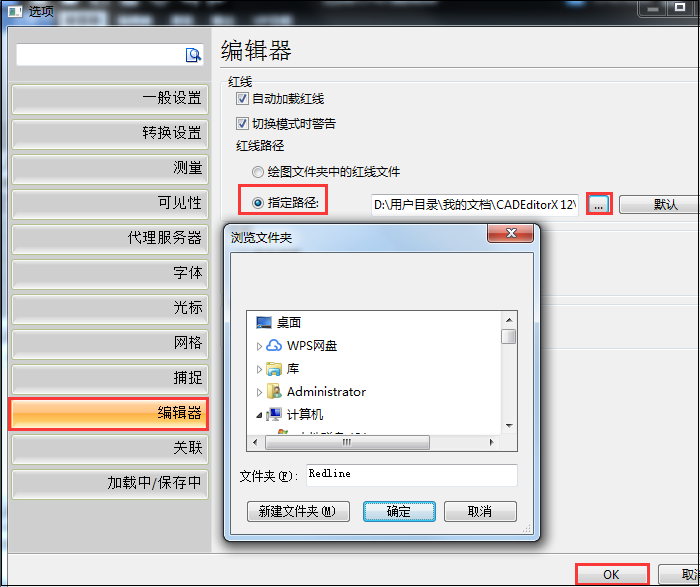

2》指定路徑。(一般默認為D:\用戶目錄\我的文檔\CADEditorX 12\Redline\)用戶亦可點擊“…”圖標進行路徑更換。
設置完成后,直接點擊右下角“OK”按鈕即可。
以上就是在迅捷CAD編輯器中,如何指定紅線路徑的具體操作步驟啦!有興趣的小伙伴可以試試看哦!希望對你們有所幫助!
