CAD的繪圖區域是可以設置的。其實用比較專業的詞來說就是圖形的邊界。設定了圖形邊界就相當于給了你一張圖紙。而CAD的繪圖區域即指圖形邊界，可以幫助咱們?cè)诶L圖時制作的圖形不超出工作區域。那么，怎么快速設置CAD繪圖區域？詳細該怎樣操作呢？詳細教程如下所示：

使用工具：迅捷CAD編輯器專業版
免費下載
一：參考工具（迅捷CAD編輯器）

1）雙擊運行迅捷CAD編輯器，進入軟件操作界面。

2）單擊“文件”—“打開”按鈕，將需要進行編輯的CAD文件打開即可。

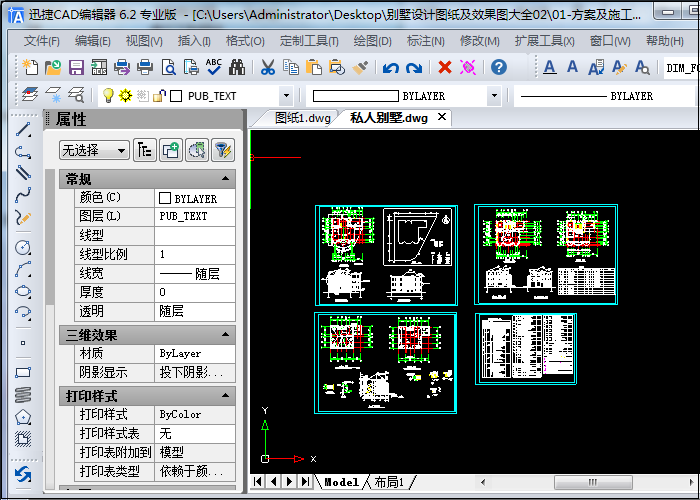

3）或直接點擊“文件”—“新建”功能。彈窗中選擇“樣板圖形”或“創建新圖形”。界面如下圖所示：

二：激活“柵格”命令

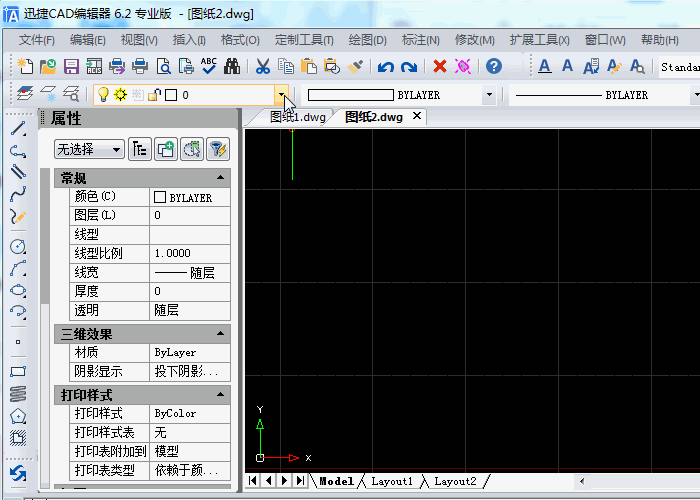

待打開或新建的CAD圖紙文件中，選擇軟件下方狀態欄中“切換柵格開/關（F7）”功能打開即可表示圖形柵格設置開啟。方便我們?cè)谥茍D時看見圖形界限的效果。

三：“格式”—“繪圖界限”

軟件頂端找到“格式”設置欄。在其下拉框中選擇“繪圖界限”按鈕點擊激活。如圖所示：

四：shift輸入法切換

命令激活后，按shift鍵，將輸入法切換至英文狀態。執行命令后，即可彈出“LIMITS”設置。

五：坐標點確認

1）此時根據命令行提示“打開(ON)/<左下點(L)> <0.0000,0.0000>:”鍵盤輸入坐標值0,0(之間逗號需英文形式)即指定左下角點為坐標：x=0，y=0。

2）按Enter鍵，命令行提示“右上點?<12.0000,9.0000>: ”手動輸入任意坐標值。（這里我們以297,210為例）即指定右上角點坐標為：x=297，y=210。

3）再次按Enter鍵確認，完成圖形界限設置，就可以看見柵格明顯已超出鎖定范圍。

六：“定制工具”—“繪圖設置”

1）先選擇軟件上方“定制工具”—“繪圖設置”功能。

2）在彈出“繪圖設置”面板中切換“坐標輸入”板塊。

3）在“捕捉和柵格”設置區“柵格行為”中，對“顯示超出界限的柵格”進行勾選，單擊“確定”即可完成CAD繪圖區域設置。



以上就是如何快速設置CAD繪圖區域的具體操作方法啦！有需要的朋友可以按照以上操作方法進行參考。行為對大家有所幫助！
