我們在CAD制圖的時候，可能會遇到各種奇奇怪怪的問題。其中就有這一情況，怎樣把一張圖片插入到CAD圖紙中？或是直接把圖片轉換成CAD圖紙格式？這時候我們該怎樣操作呢？小編今天就教大家一個方法。演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載
1.我們運行迅捷CAD編輯器專業版，然后任意選擇如下之一操作：

①在命令框中輸入“IMAGEATTACH”命令字符，即將光柵圖像附加到當前圖形。

②點擊菜單欄里的“插入”-“圖像-附上光柵圖像”選項按鈕，即將光柵圖像附加到當前圖形。

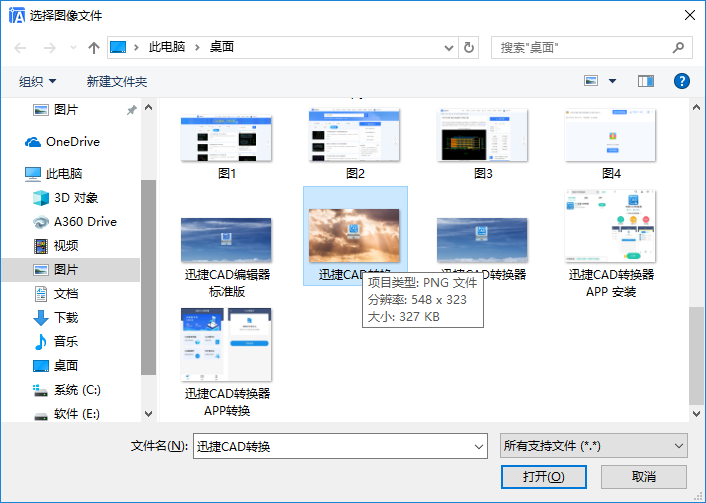

2.然后會跳轉出“選擇圖像文件”彈窗，我們選擇合適的圖片作為需要插入的圖片，點擊“打開”按鈕確定。

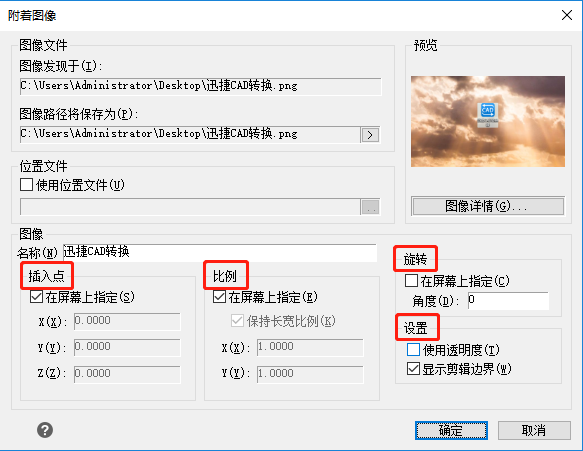

3.這時候會直接跳轉出“附著圖像”彈窗，我們可以根據自定義需求對插入圖片進行相應的設置。

例如：

插入點：勾選在屏幕上指定；

比例：勾選在屏幕上指定；

旋轉角度：設置為0；

任意選擇勾選“使用透明度”、“顯示剪輯邊界”等；

之后點擊“確定”按鈕即可。

4.然后會跳轉回繪圖框中，我們移動光標選擇合適的位置作為插入點，點擊一下鼠標左鍵，即可把圖片插入到CAD圖紙中。

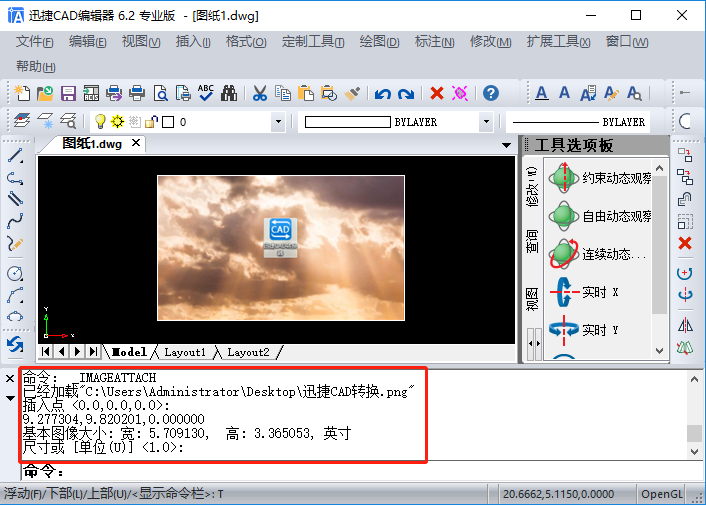

把圖片插入到CAD圖紙中的命令操作顯示如下：

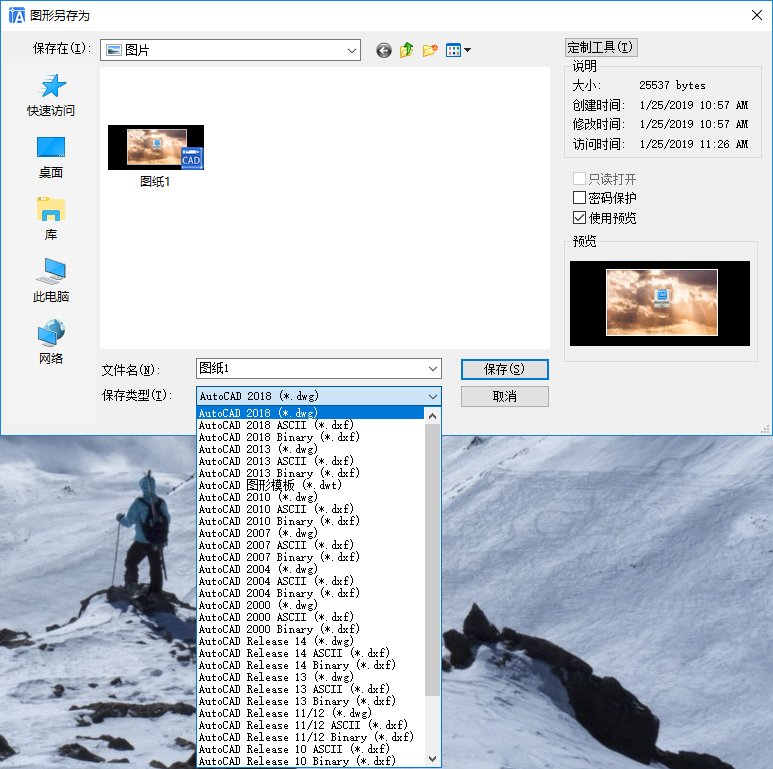

5.之后我們點擊菜單欄里的“文件”-“保存為”選項按鈕，在彈出的“圖形另存為”彈窗中選擇合適的存儲位置，把插入到CAD中的圖片另存為新的CAD圖紙，也可以說是把該圖片轉換成CAD圖紙格式。

以上就是怎樣把一張圖片插 入到CAD圖紙中的簡單演示。感興趣的小伙伴們快點來嘗試一下吧！
