隨著迅捷CAD編輯器版本的不斷更新，其功能也越來越完善！那么，在迅捷CAD編輯器中顯示模式該如何設置？具體怎樣操作呢？下面小編就來和大家分享一下如何在迅捷CAD編輯器中進行顯示模式設置？詳細內容如下所示：

使用工具：迅捷CAD編輯器標準版
免費下載

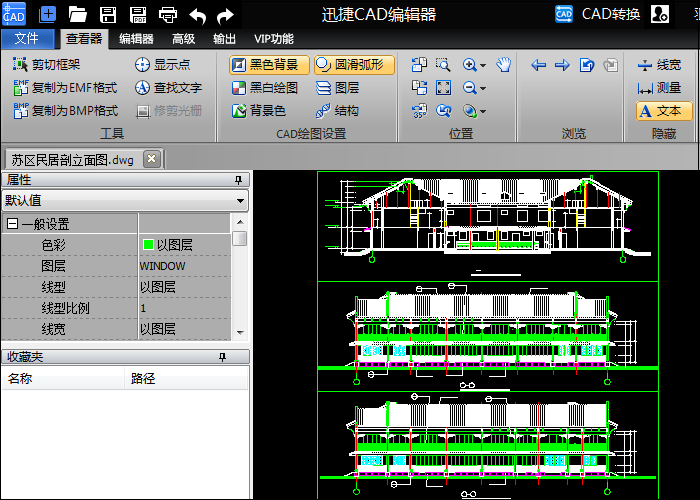

一：啟動迅捷CAD編輯器

用戶可搜索“迅捷CAD編輯器”進行下載安裝。雙擊啟動該軟件，進入軟件操作界面?？牲c擊“文件”—“打開”按鈕，在彈出窗口將需編輯的CAD文件打開即可。如下圖所示：

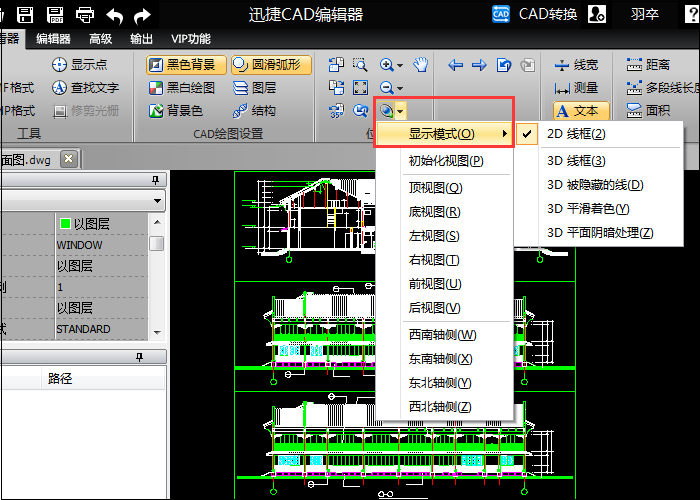

二：位置—顯示模式

根據CAD圖紙編輯需求，單擊軟件上方屬性窗口，進行圖紙內容修改或編輯。當窗口切換至“查看器”面板時，點擊“位置”設置區“三維導航”倒三角按鈕。選擇“顯示模式”。

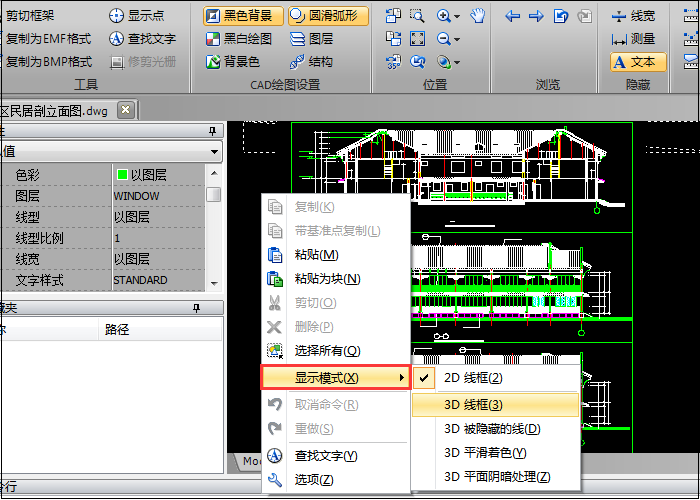

三：右擊—顯示模式

或直接在圖紙空白處，鼠標右擊也可以調換選擇“顯示模式”如圖所示：

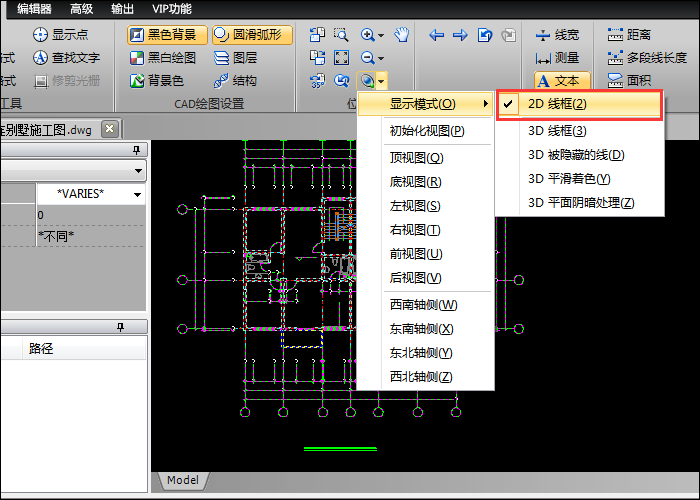

四：2D線框（2）顯示

在2D線框里，線型、線寬、光柵和OLE對象都是可見的；而在3D線框則是不可見的。此外，2D線框視圖不顯示指南針；但3D線框可以借助系統變量查看指南針。

五：3D線框（3）顯示

顯示用直線和曲線表示邊界的對象。顯示一個著色的3D用戶坐標系 (UCS) 圖標。光柵和 OLE 對象、線型和線寬都不可見。可以將 COMPASS 系統變量設置為開以查看指南針。將顯示應用到對象上的材質顏色。

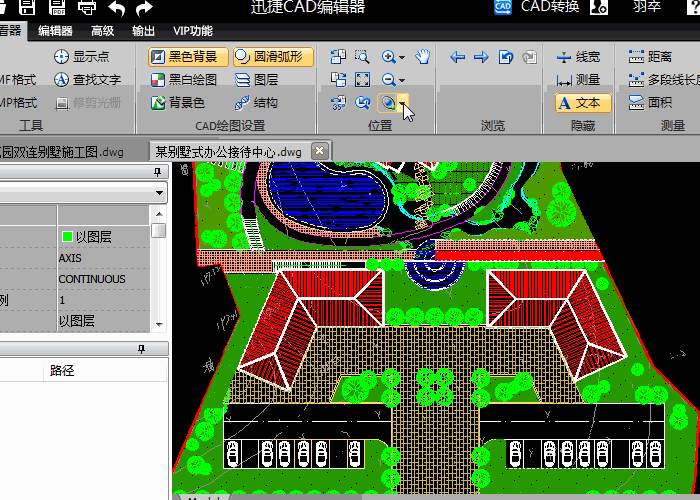

六：被隱藏的線(D)

這個應該大家常遇到，其實原因無法就是圖層被關閉或線條顏色顯示的問題。

七：平滑著色（Y）

3D模型通常是借助CAD、3DMax等工具制作的模型，如果想在電腦上查看此類3D模式，或者對其進行著色處理。可根據以下操作實現。

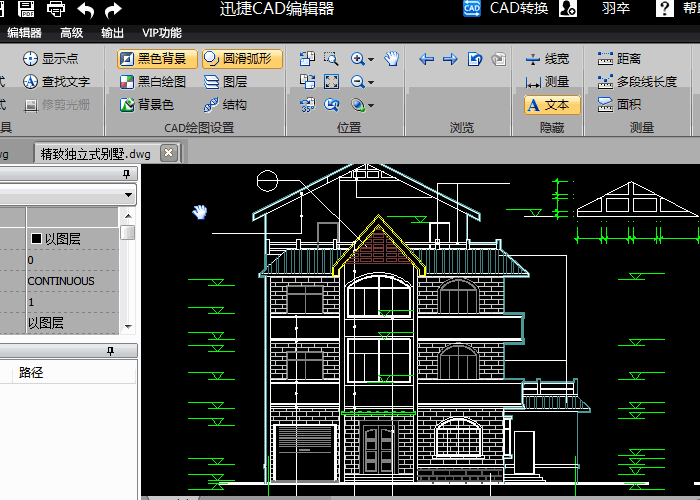

八：平面明暗處理（Z）

一般情況下用加深或減淡工具；（黑色陰影可調低透明度使用）。

?以上就是在迅捷CAD編輯器中進行顯示模式設置的操作內容啦！有需要的小伙伴可以參考一下！希望對大家有所幫助！
