在日常的CAD繪圖工作中，我們常常需要用到各種各樣的CAD繪圖技巧。好用的繪圖技巧對于CAD制圖工作非常有幫助。之前和大家分享了不少的CAD技巧繪制方法，今天想和大家分享一下怎樣將兩條直線連接成一個圓弧的技巧。具體演示操作如下：

使用工具：迅捷CAD編輯器專業版
免費下載

任意繪制2條直線

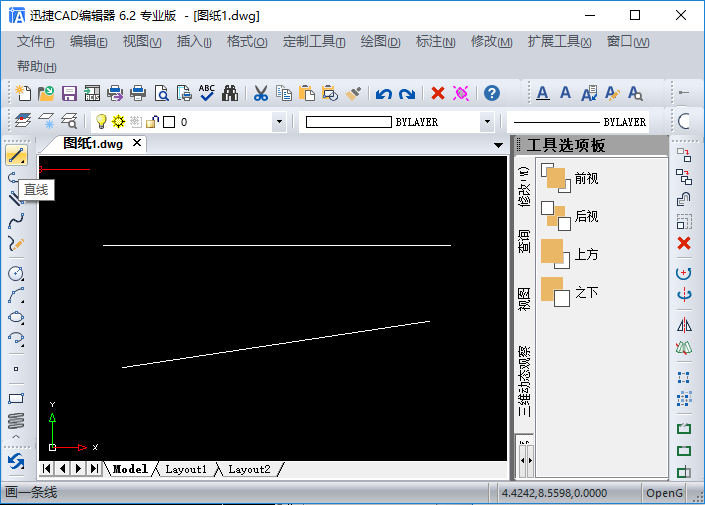

運行CAD制圖軟件進行使用，點擊左側工具欄里的“直線”圖標，在繪圖框里任意繪制2條直線。

或是直接在命令行輸入“LINE”命令字符，調用直線命令，在繪圖框里任意繪制2條直線。

調用圓角命令

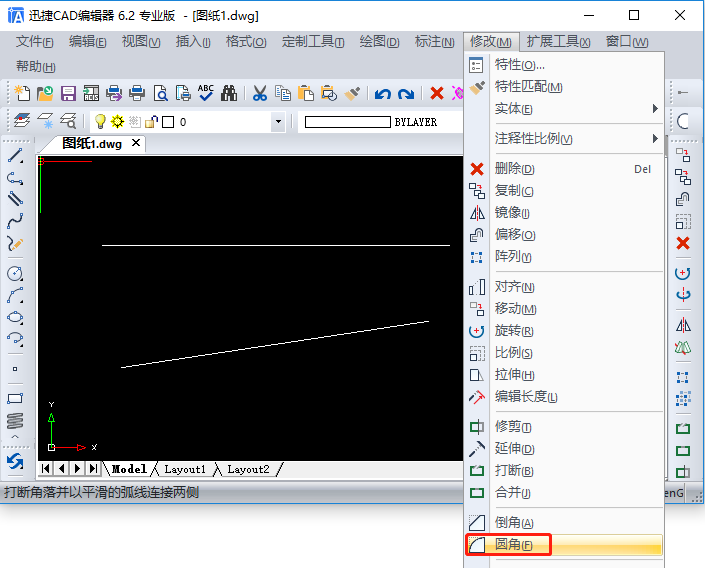

點擊菜單欄里的“修改-圓角”命令圖標或是直接在命令框里輸入命令快捷鍵“F”即命令“FILLET”調用圓角命令，即打斷角落并以平滑的弧線鏈接兩側。

之后命令框中會顯示“圓角: 多段線(P)/半徑(R)/裁剪(T)/設置(S)/多個(M)/<選擇第 一個對象>: ”命令字符。

將兩條直線連接成一個圓弧

一：圓角半徑值默認

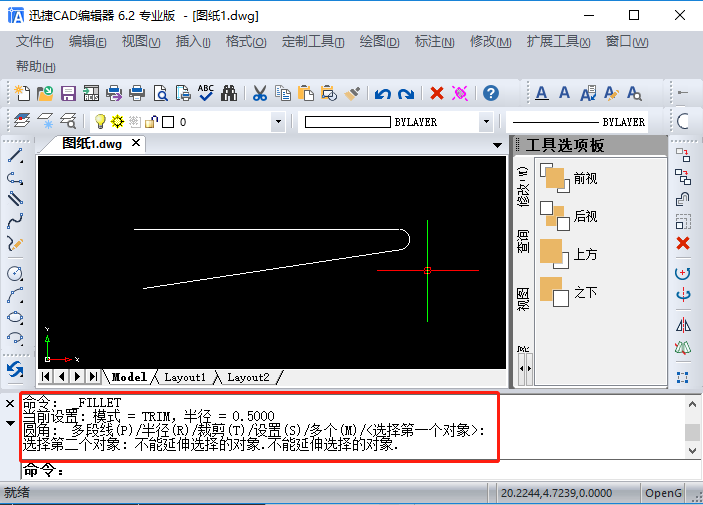

在命令框顯示的“圓角: 多段線(P)/半徑(R)/裁剪(T)/設置(S)/多個(M)/<選擇第? 一個對象>: ”命令后，我們直接移動光標選擇一條直線，即操作“<選擇第? 一個對象>: ”命令。

接著再操作“選擇第二個對象: ”命令，移動光標選中第二條直線。

此時，兩條直線會立即連接成一個圓弧（這時候的圓角半徑值是默認生成的）。

二：自定義圓角半徑值

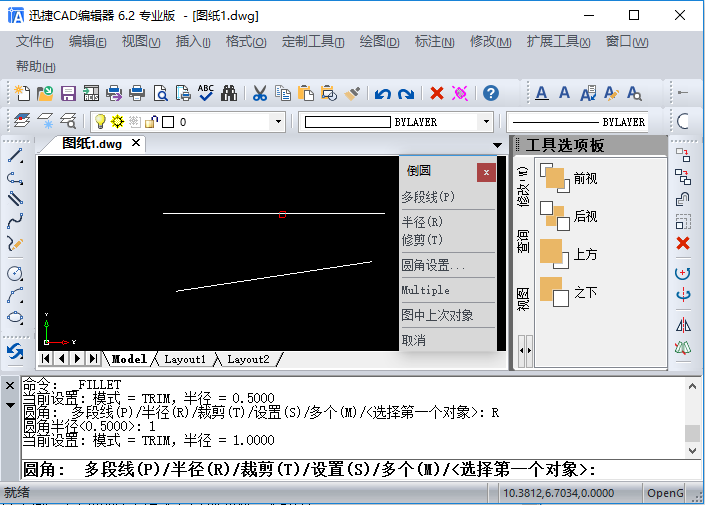

在命令框顯示的“圓角: 多段線(P)/半徑(R)/裁剪(T)/設置(S)/多個(M)/<選擇一個對象>: ”命令后，我們輸入半徑快捷鍵“R”，選擇自定義設置圓角半徑。

這里可以任意輸入一個數字作為圓角半徑值；例如，我們輸入數字1作為圓角半徑值。

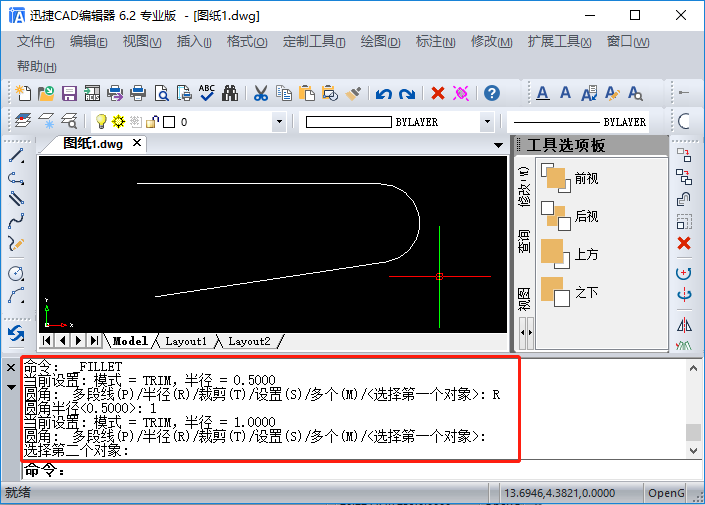

之后命令框會再次顯示“圓角: 多段線(P)/半徑(R)/裁剪(T)/設置(S)/多個(M)/<選擇第 一個對象>: ”命令。

我們依次移動光標選擇一條直線，然后再移動光標選中第二條直線。

這時候兩條直線會立即連接成一個圓弧（這時候的圓角半徑值是自定義設置的）。

以上就是在迅捷CAD編輯器中，演示怎么將兩條直線連接成一個圓弧的具體步驟。
