我們?cè)谌粘５?span style="color: #3366ff;">CAD制圖工作中，常常會用到CAD面域的創建。通過選擇自封閉的對象或者端點相連構成封閉的對象，可以快速創建面域。如果對象自身內部相交（如相交的圓弧或自相交的曲 線），就不能生成面域。創建面域的方法有多種，其中很好用的是啟動【邊界折線】創建面域。今天小編就和大家簡單的解說一下。操作步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

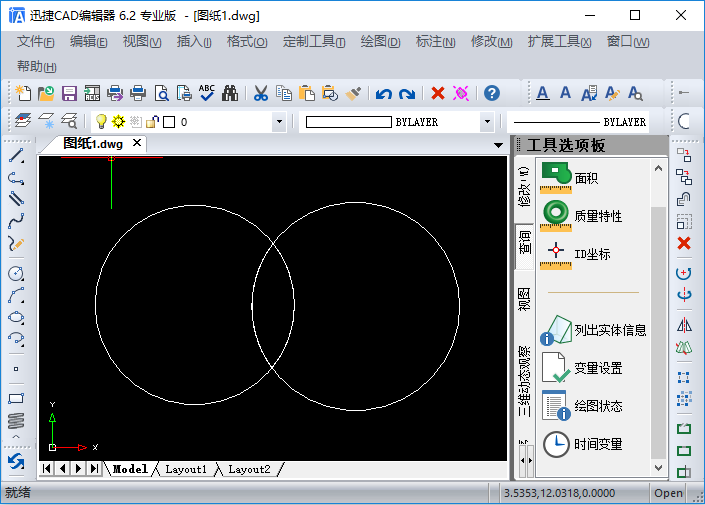

打開素材圖紙

啟動CAD制圖軟件，打開一張需要?jiǎng)?chuàng)建面域的素材圖紙。

啟動【邊界折線】

啟動【邊界折線】創建面域的方式有：

1.命令行：在命令行里我們輸入BOUNDAR/BO命令字樣，調用【邊界折線】命令。

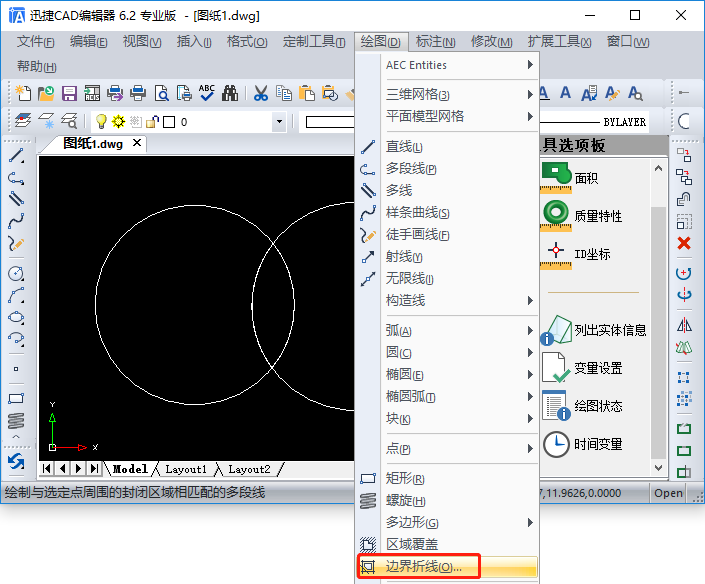

2.菜單欄：點擊【繪圖】-【邊界折線】命令選項，調用【邊界折線】命令。

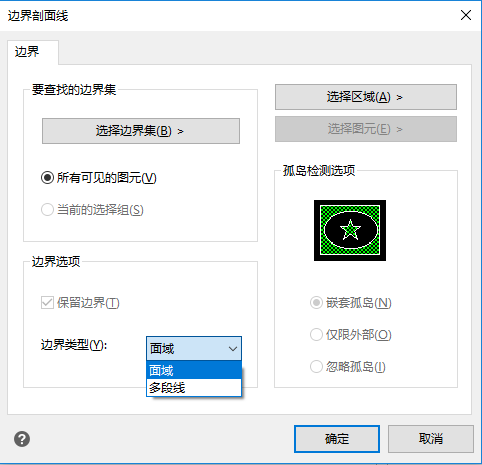

【邊界剖面線】對話框

執行以上任意一種操作后，將會立 刻彈出【邊界剖面線】對話框。

我們?cè)凇具吔缙拭婢€】-【邊界類型】下拉列表中選擇【面域】選項。

創建面域?qū)ο?/h3>

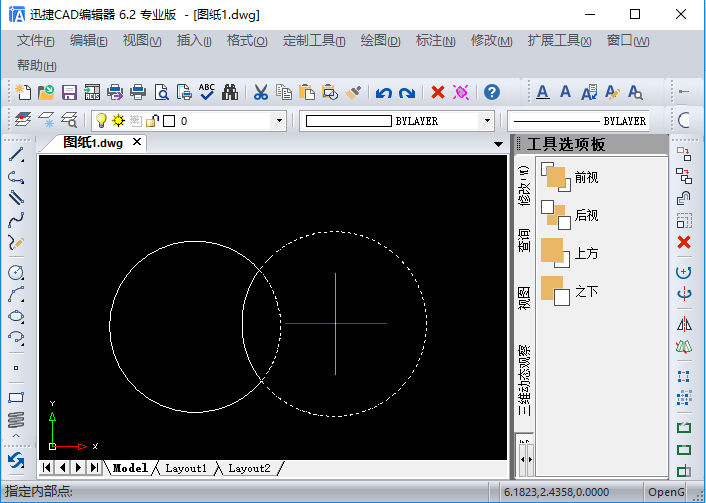

選擇【面域】選項后，單擊【邊界剖面線】對話框上方的【選擇區域】按鈕，然后會跳轉到繪圖區。

我們移動光標選擇需要?jiǎng)?chuàng)建為面域的圖形區域。之后點擊空格鍵進行確認，即可完成面域的創建。

CAD將根據選擇的圖形邊界自動創建面域，并且報告已經創建的面域數目。

操作完成后，似乎圖形看上去沒有什么變化。但是我們移動圖形平移到另一個位置，就會發現在之前圖形重疊部分圍成的封閉區域，新創建了一個面域?qū)ο蟆?/p>

以上就是安裝迅捷CAD編輯器專業版運行，啟動【邊界折線】創建面域?qū)ο蟮难菔痉椒?，希望可以幫助到你們喲?/p>
