CAD是一種可視化的繪圖軟件，多命令操作則通過菜單工具按鈕進行功能實現，在二維三維圖形處理也逐漸完善。每每設計師將圖紙?jiān)O(shè)計完成，打印出圖時會出現各種各樣的問題，或大或小的困擾都會讓后續工作無法繼續。例如：在圖紙打印預覽時完好無損，但是出圖后會發現圖形中很多線條會出現缺失不顯示的情況。那么，對于這樣的狀況該怎樣解決呢？詳細內容如下所示：

使用工具：迅捷CAD編輯器標準版
免費下載
CAD打印線條不顯示問題原因及解決方法：

原因一：打印線條設置出錯。即在打印設置里未設置按準確線型打印。

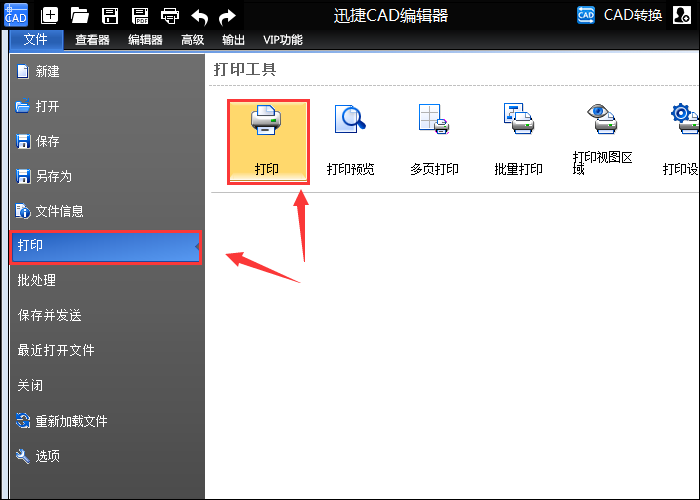

解決方法：在圖紙準備打印工作完成后，點擊“文件”—“打印”按鈕。在打印設置窗口全選打印樣式即顏色。將線型調整為準確的類型，而后點擊“打印”即可。

原因二：圖紙中是否含有不打印設置。例如圖形中某線段被設置成不可打印狀態。即無法打印出圖。

解決方法：檢查不顯示線段是否處于不可打印狀態，如果是，則將圖層線條打印設置改為允許打印即可。

原因三：在圖層設置中，圖形線寬未設置為默認線寬或0類型。即導致打印出圖無法識別出。

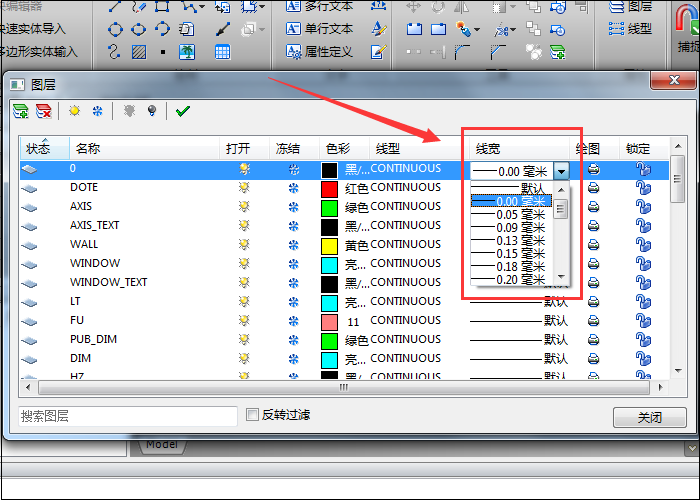

解決方法：在迅捷CAD編輯器中，圖紙打印后，將軟件切換至“編輯器”窗口，在功能區點擊“圖層”按鈕，在圖層彈出窗口將線寬設置為默認0.00毫米。如下圖所示：

原因四：不顯示線段繪制在Defpoint圖層（默認不打?。?。即只可預覽，打印出不顯示。

解決方法：打開CAD圖層設置，檢查不顯示線段是否設置在Defpoint圖層上，此圖層為不可打印狀態。將線條移至其他圖層。

原因五：線條顏色沒有設置好，導致打印時無法顯示。

解決方法：選擇不顯示線條圖形，一般情況下將顏色設置為黑白。將線條屬性調換為Bylayer。

以上就是在迅捷CAD編輯器中，如何解決CAD打印線條不顯示的幾種方法，問題不同具體解決的方法自然也就不一樣！希望遇到同樣情況的小伙伴可以按照以上幾種情況及解決方法試試看！希望對你有所幫助！
