在日常的CAD繪圖工作中，我們常常需要繪制各種各樣不同的CAD圖紙，有時候會遇到繪圖中的文字文本無法滿足新的CAD繪圖需要。而為了更加方便地CAD制圖，我們常常需要把文本樣式進行各種各樣的變化操作。例如，如何繪制弧形文本呢？今天小編就給大家具體的演示一下，繪制弧形文本的方法。演示操作如下：

使用工具：迅捷CAD編輯器專業版
免費下載

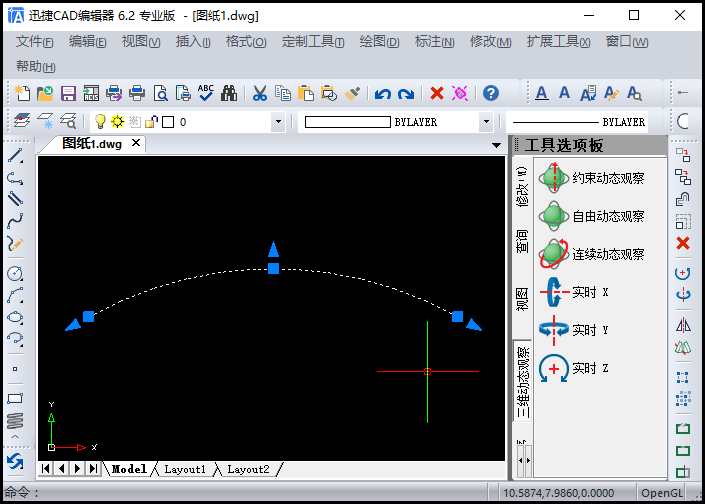

繪制一條弧線

我們點擊CAD制圖軟件左側選項圖標里的弧線繪制圖標，在CAD繪制框里選擇三點繪制一條弧線。

調用弧形文本命令

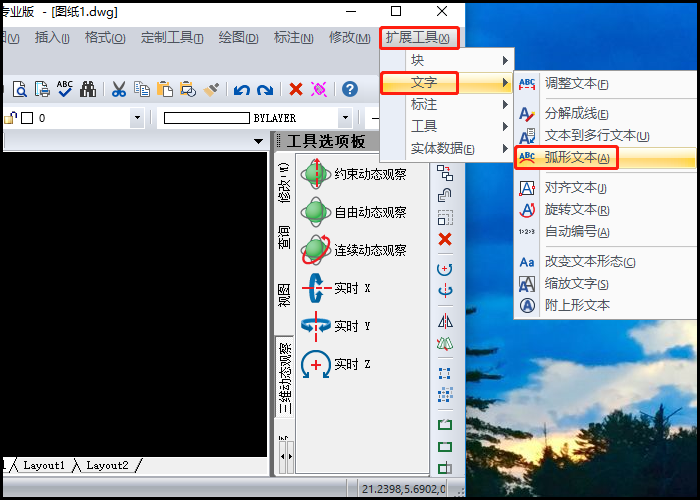

1.我們?cè)谘附軨AD編輯器專業版里，點擊菜單欄里的“擴展工具”——“文字”——“弧形文本”圖標；

2.或是直接在命令框里輸入“ARCTEXT”命令字符，調用弧形文本命令操作；

3.這時命令框會顯示“選擇一個弧線或弧線對齊文本:”命令字樣，我們移動光標直接點擊繪圖框里繪制好的這條弧線。

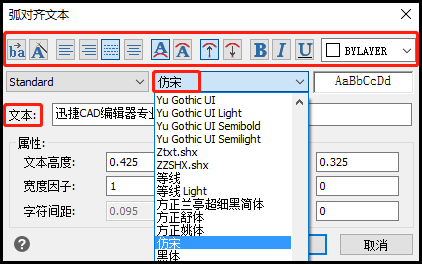

弧對齊文本彈窗

這時候會彈出“弧對齊文本”彈窗，我們可以自定義在弧對齊文本彈窗里選擇進行如下操作：

1.在文本編輯框里，輸入任意一串文字，這里我們輸入“迅捷CAD編輯器建筑版”文本字樣；

2.同時我們?cè)趶棿皥D標里，選擇“沿弧線布 滿”、“在凸面”、“向外”等文本排版圖標；

3.同時在文本字體選項框里選擇我們需要的文本字體（其中帶@的文本文字即為旋轉90°）；

4.同時在屬性欄里的“文本高 度”、“寬度因 子”、“字符間距”、“弧線偏移”、“左偏移”、“右偏移”等文本編輯框里輸入相應的數值；

5.之后點擊“確定”即可。

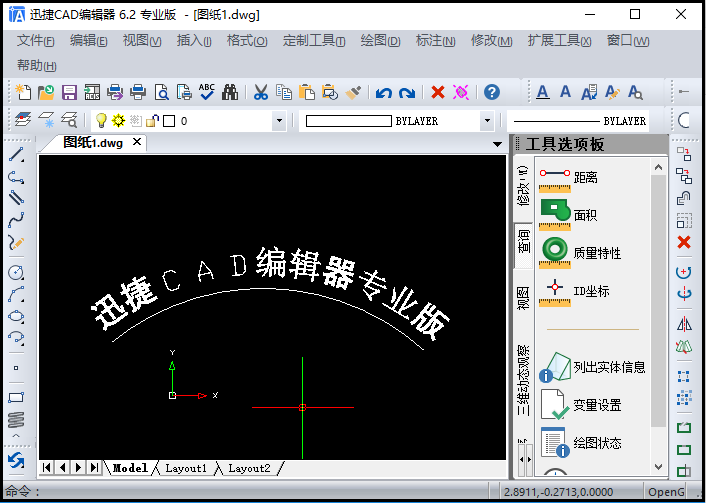

這時候我們需要編輯的弧形文本就已經繪制完成，在CAD繪圖框里顯示出現。

以上就是安裝迅捷CAD編輯器專業版里操作，繪制弧形文本的的具體演示步驟，小伙伴們不妨來試一下！
