CAD怎么繪制兩個圓形的公切線？CAD制圖設計時技 術和技 巧都應相結合。那么，在CAD中繪制完兩個圓形后，怎么確定它們的公切線呢？今天小編就來教大家如何利用迅捷CAD編輯器，繪制兩個圓形的公切線！詳細操作教程如下：

使用工具：迅捷CAD編輯器標準版
免費下載
操作一：參考工具

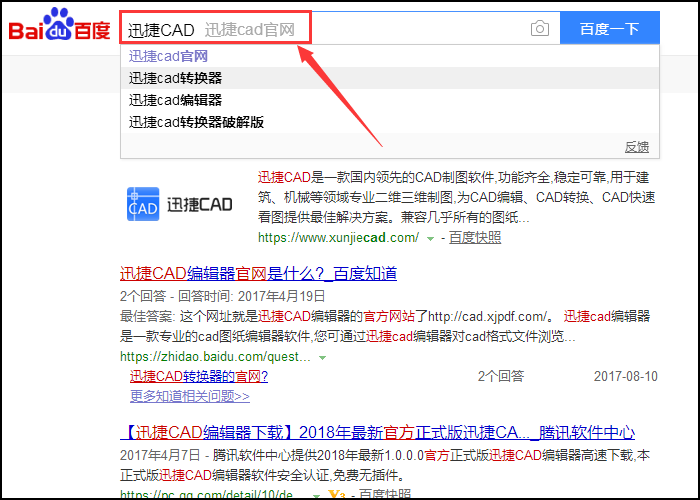

網頁搜索“迅捷CAD”，點擊進入官網，在軟件下載菜單下拉框中選擇迅捷CAD編輯器標準版按鈕，點擊確定下載至電腦桌面，如圖所示：

操作二：屬性切換

啟動軟件，進入軟件DWG文件顯示編輯界面。這里可點擊“文件”—“打開”按鈕，將需要編輯的CAD圖紙文件打開即可。

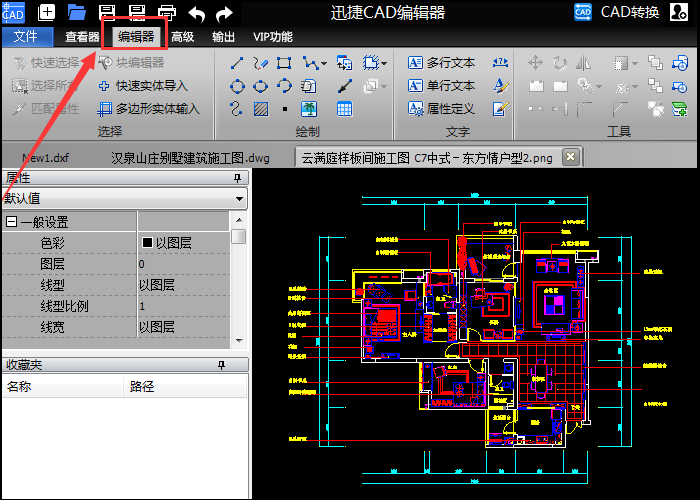

將軟件切換至“編輯器”功能屬性窗口。如下圖所示：

操作三：以給定圓心和半徑創建圓

CAD兩個圓公切線畫法其實很簡單，使用先在CAD編輯器中選擇“繪制”—“圓”命令并激活。在繪制窗口畫兩個圓。（圓形大小可自定義）

操作四：切線捕捉

單擊CAD對象捕捉，在下拉框中打開CAD切點捕捉，與此同時關閉其它捕捉選項功能。

操作五：直線命令—切線捕捉

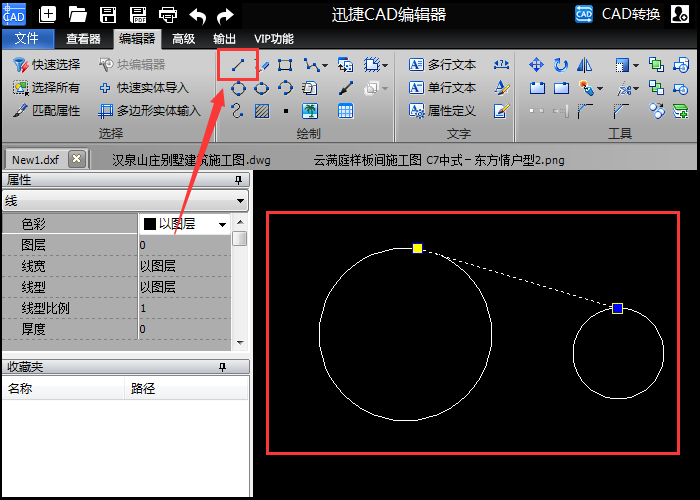

選擇“繪制”—“創建直線段”工具命令，光標放在圓上即可出現切點捕捉，點擊鼠標確認一點。（注意：需在另一個圓的外邊線一側點擊）

然后鼠標移至在另一個圓上面點擊切點。

操作六：公切線繪制完成

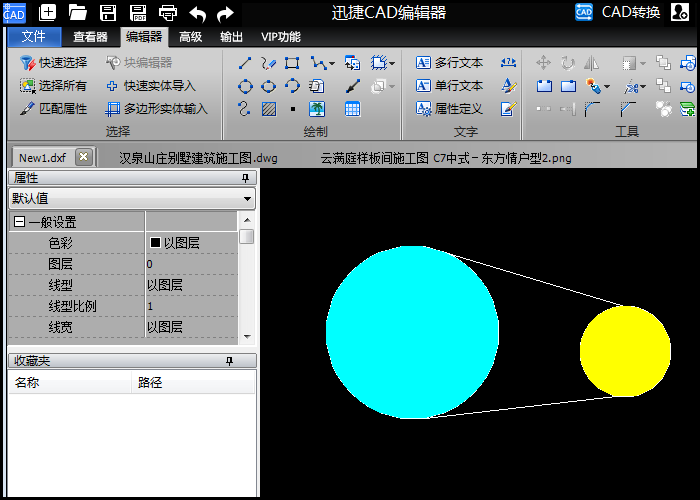

待上方切線繪制完成后，可依相同操作步驟，繪制兩個圓形下端公切線，如圖所示：

以上就是在迅捷CAD編輯器中，如何繪制兩個圓形的公切線具體操作方法，又一個制圖技巧，趕快去練習一下吧！
