相信大家都知道“對齊”命令的快捷方式是“Align”通常簡寫為“al”。而它的作用是在二維或者三維空間中將一個對象和另外一個對象進行對齊設置。其本質是旋轉加縮放的組合。而點對齊是可以進行自動化設置的。相對于手動操作來說是比較快捷智能的。那么，CAD如何自動化提取點對齊呢？下面一起看看詳細操作步驟：

使用工具：迅捷CAD編輯器標準版
免費下載

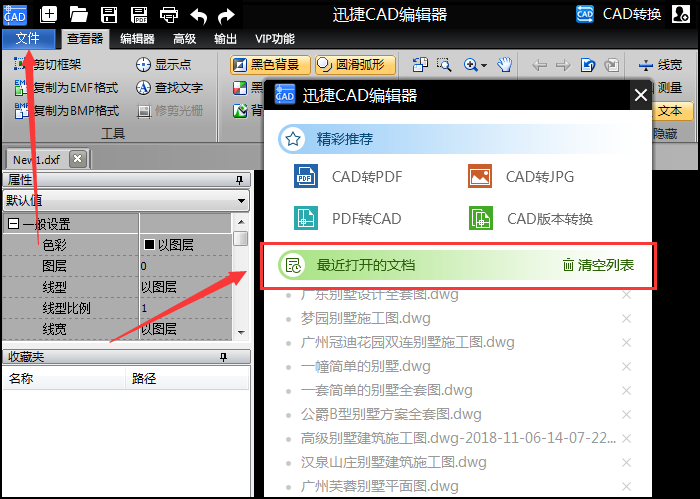

操作一：?jiǎn)?dòng)運行操作工具

將已安裝CAD編輯器雙擊打開，啟動軟件，進入軟件操作界面。如圖所示，軟件打開后默認為文件打開及格式轉換選擇界面。

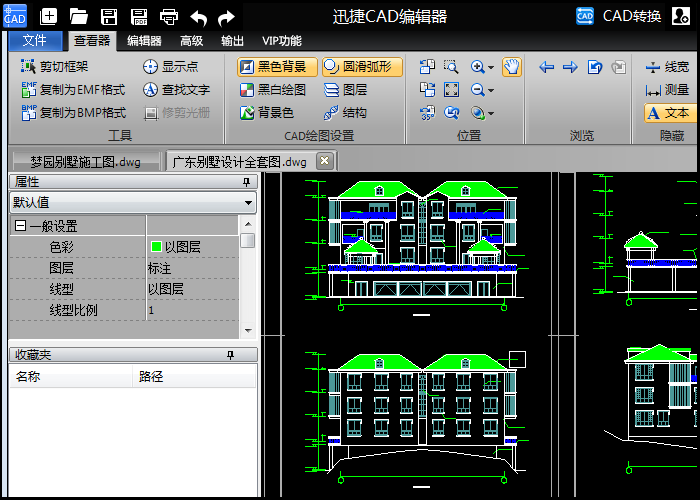

操作二：所需編輯文件打開

選擇“打開文件”或“文件”—“打開”選項。將需要進行編輯的CAD圖紙文件在編輯界面打開即可。

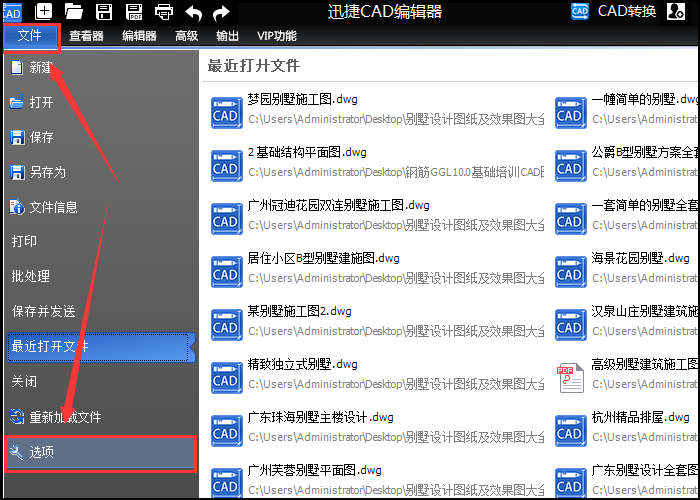

操作三：“文件”—“選項”設置

單擊軟件頂部“文件”按鈕，在下拉框中找到“選項”功能并點擊即可跳轉至“選項設置面板”彈窗。

操作四：面板功能選擇

在“選項”面板中可以看見有以下選項：

【一般設置】包含語言替換、收藏、網絡路徑等常見設置選項。

【轉換設置】進行文件轉換尺寸和輸出質量的調整。

【測量】主要進行測量單位、比例精度、測量多邊形線樣式修改。

【可見性】調整顯示比例及線寬，打開HPGL文件旋轉角度自定義。

【代理服務器】使用代理服務器添加。

【字體】使用SHX字體及相關路徑設置。

【光標】光標樣式大小顏色等多方面調換預覽。

【網格】網格開關（F7），可自定義網格選項鎖定尺寸步進。

【捕捉】選中多種對象捕捉模式，提取點對齊。

【編輯器】自動加載紅線，指定紅線路徑及性能設置。

【關聯】用CADEDitorX關聯文件擴展名。

【加載中/保存中】設置保存至CAD文件，導入實體填充。

操作五：“捕捉”—“提取點對齊”

這里我們選擇“捕捉”—“提取點對齊”選項,將界面點對齊設置切換為“自動化”選項，然后點擊“OK”即可完成。

好啦！以上就是今天和大家分享的CAD如何自動化提取點對齊的詳細操作步驟啦！在我們CAD制圖時需要將圖形進行點對齊，希望能幫到學習的朋友。
